LAS MEJORES

juntas de expansión AUTOCOMPENSADAS

Las juntas de expansión autocompensadas están diseñadas para amortiguar los movimientos de un sistema de tuberías. Pueden adaptarse a los movimientos axiales y laterales donde el anclaje del sistema de tuberías es difícil o poco práctico debido a factores estructurales o económicos. Las juntas de expansión autocompensadas no transfieren el empuje de presión interno a los puntos de fijos, los equipos adyacentes o las estructuras. Normalmente no se requieren puntos de fijos; solo el uso de guías puede garantizar la conversión de la expansión térmica en un movimiento controlado. En consecuencia, las juntas de expansión autocompensadas pueden ofrecer ventajas importantes donde los sistemas de tuberías estén conectados con turbinas, bombas, válvulas u otros equipos que no sean capaces de soportar las cargas de empuje de presión. Aunque las juntas de expansión autocompensadas eliminan el empuje de presión, es importante tener en cuenta que la carga existente en los equipos de alrededor es la suma total de los índices de elasticidad de los fuelles de flujo y los fuelles de compensación.

Rango de diseño y alcance de suministro dentro de las juntas de expansión AUTOCOMPENSADAs

Las juntas de expansión autocompensadas están disponibles en todos los tamaños y materiales. Además, las juntas de expansión autocompensadas se personalizan y están disponibles en diversos diseños y tipos con limitadores internos y externos.

Dimensions

DIMENSIONES:
DN 15-12.000

Pressure

PRESIÓN:
Hasta 150 barg o más si es necesario

Temperature

TEMPERATURA:
-256°C a +1000°C

Materials_bellow_Symbol

MATERIALES:
Aceros inoxidables austeníticos, alta aleación, dúplex, titanio, Hastelloy,
Incoloy, Inconel, Alloy 59

Design_Codes_Symbol

CÓDIGOS DE DISEÑO:
EN 13445, EN 13480, EN 14917
ASME VIII, div.I, ASME B31.3
ASME B31.1, EJMA, AD 2000
y otros bajo pedido

Test and Quality Control

ENSAYOS:
Examen radiográfico (rayos X), ensayo de fugas con helio, prueba de presión, prueba de aire, ensayo de líquidos penetrantes, examen de partículas magnéticas, etc.

JUNTAS DE EXPANSIÓN AUTOCOMPENSADAS

DE INGENIERÍA

JUNTAS DE EXPANSIÓN AUTOCOMPENSADAS

CASOS REALES

DISEÑO EXCLUSIVO
AUTOCOMPENSADA

Para evitar espacios cerrados donde los medios pudieran acumularse y restringir el funcionamiento correcto, se realizó este diseño único.

AUTOCOMPENSADA EN LÍNEA
DE GRAN TAMAÑO

Esta junta de expansión autocompensada en línea de DN-2500 y 4 metros de largo tiene un fuelle de compensación del increíble tamaño de DN-3800.

AUTOCOMPENSADA
CON ANILLOS DE REFUERZO

Esta junta de expansión de tipo autocompensada en línea tiene anillos de refuerzo debido a la alta presión del sistema de tuberías.

JUNTAS DE EXPANSIÓN AUTOCOMPENSADAS

DESCRIPCIÓN TÉCNICA

APLICACIÓN

Las juntas de expansión autocompensadas se utilizan con turbinas de baja presión, con condensadores y también con bombas y otros equipos que pueden ser susceptibles a las cargas de presión.

TIPOS Y DISEÑOS

Las juntas de expansión autocompensadas de presión están disponibles en muchos diseños según los parámetros de funcionamiento.
Los tipos principales para este diseño son los siguientes:
Pressure balanced finger type expansion joint

“Finger Type”
(limitadores internos)

Pressure balanced expansion joint

Autocompensada con limitadores externos

3D illustration of a elbow expansion joint

Autocompensada
“Corner Relief”

Autocompensada con un diseño compacto

Las juntas de expansión autocompensadas son juntas de expansión que incorporan una cámara equilibradora. Esto crea un empuje de presión de compensación que se opone a la fuerza de empuje de presión interna de los fuelles de flujo.

En muchas aplicaciones, los parámetros de diseño hacen que se necesite un tipo de junta de expansión personalizado. Esto puede resultar especialmente desafiante si el tipo de junta de expansión deseada requiere más espacio del que permiten las dimensiones del sistema de tuberías. A veces, esto puede solucionarse mediante el uso juntas de expansión autocompensadas con un diseño compacto y una cámara equilibradora oculta.

Juntas de expansión autocompensadas personalizadas

Belman cuenta con el reconocimiento por nuestras soluciones personalizadas y por ayudar siempre al cliente a obtener la solución de juntas de expansión exactamente óptima para la aplicación y el proyecto en cuestión.

MOVIMIENTOS

El movimiento que absorbe una junta de expansión autocompensada debe entenderse como sigue: si el movimiento térmico en la tubería conectada es de 20mm, los fuelles de flujo de la unidad con compensación de presión se contraerán 20mm y los fuelles de compensación, con el doble de área efectiva de los fuelles de flujo, se expandirán 20mm. Las juntas de expansión autocompensadas se pueden diseñar de acuerdo con todo tipo de requisitos especiales con tirantes, con cubierta y también para la absorción de movimientos laterales o angulares (tipo universal).

¿CÓMO
FUNCIONA LA
JUNTA DE EXPANSIÓN
AUTOCOMPENSADA?

En esta animación se muestra cómo amortiguan los movimientos
las juntas de expansión con compensación de presión

CANAL DE YOUTUBE DE BELMAN

En el canal de Youtube de Belman Group encontrará más animaciones sobre cómo los diferentes tipos de juntas de expansión absorben los movimientos

VENTAJAS

¿Cuáles son las ventajas del uso de juntas de expansión autocompensadas?

La ventaja de las juntas de expansión autocompensadas es que reducen la complejidad y el tamaño de los puntos de fijos al eliminar el empuje de presión, proporcionando así estabilidad al sistema de tuberías. Esto también reduce el espacio necesario para las estructuras que llevan puntos fijos y guías. Los ingenieros de tuberías a menudo se enfrentan al desafío de un espacio limitado debido al entorno circundante. Puede que no sea posible incluir una serie de puntos fijos y guías que normalmente se requieren a altas presiones. Las juntas de expansión autocompensadas son la solución óptima para más tipos de escenarios, como puede ser un tramo de tubería corto que conecta dos recipientes que no pueden soportar las cargas de empuje de presión, o bien en alturas, donde las estructuras adicionales aumentarían significativamente los costes.

CALIDAD Y ENSAYOS

Belman es conocido por sus productos de alta calidad y, por lo tanto, nuestro control de calidad es una parte fundamental de nuestro negocio. Todos los procesos durante la producción diseñados por los ingenieros de calidad de Belman se siguen e implementan rigurosamente de acuerdo con nuestros procedimientos e instrucciones y son cuidadosamente inspeccionados por los inspectores de calidad de Belman. Todos los controles e inspecciones se realizan de acuerdo con los estrictos procedimientos de control de calidad de Belman, que forman parte del sistema de gestión de calidad Belman ISO 9001 aprobado por DNV.



ITP y ensayos
El plan de inspección y prueba generado por el sistema de gestión de calidad garantiza que cada paso de la fabricación tenga los puntos de inspección adecuados, como los puntos de espera y de presencia.

Basándose en el código de fabricación, las especificaciones del proyecto, la aplicación, los medios y las eventuales reglas de clasificación de buques, Belman realiza una gran variedad de ensayos de calidad, incluidos ensayos destructivos y no destructivos y pruebas de calidad. Todos los ensayos pueden ser presenciados por terceros según los requisitos del cliente y la clasificación.

  • Ensayos destructivos: por ejemplo, la prueba de ciclo de vida y el ensayo de rotura para validar el diseño, como en el caso de los buques o las plataformas marinas
  • Ensayos no destructivos como la prueba visual, el ensayo de líquidos penetrantes, el examen radiográfico, el ensayo magnético, la inspección por ultrasonido, el ensayo de dureza o la PMI para todas las aplicaciones
  • Ensayos de comprobación: prueba de estanqueidad con aire, prueba de estanqueidad con helio, prueba de presión hidrostática para todas las aplicaciones

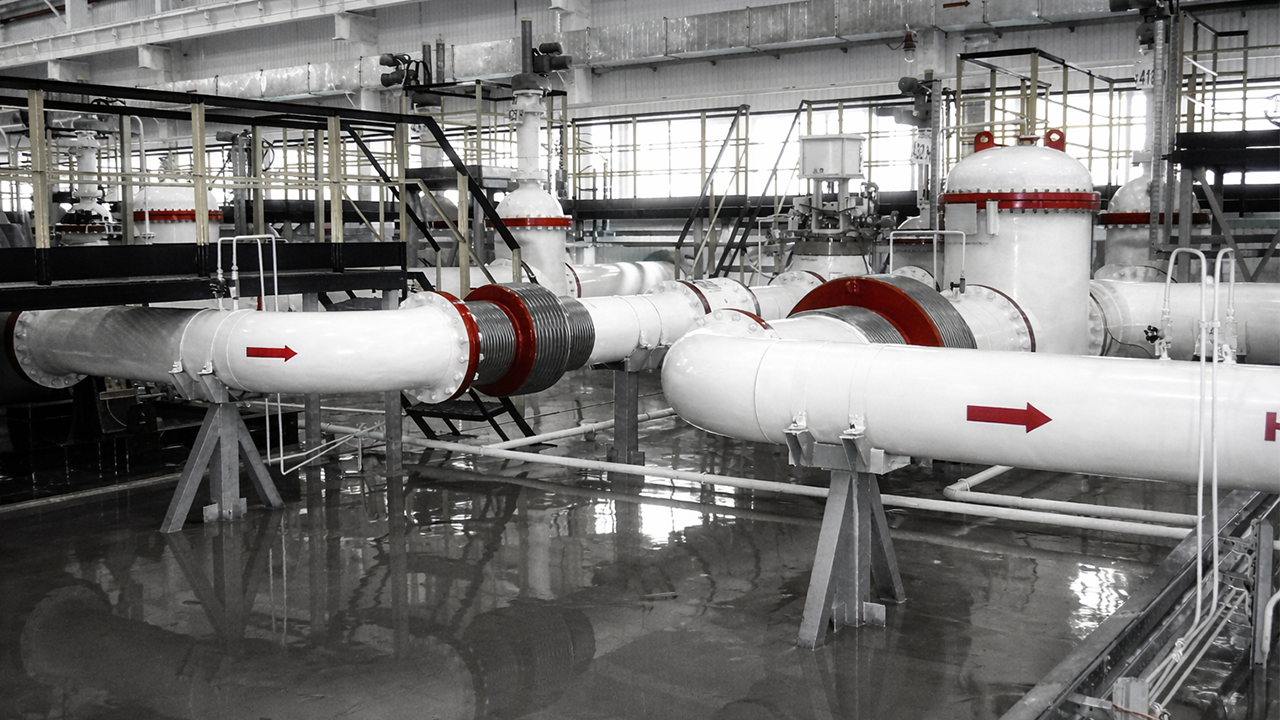

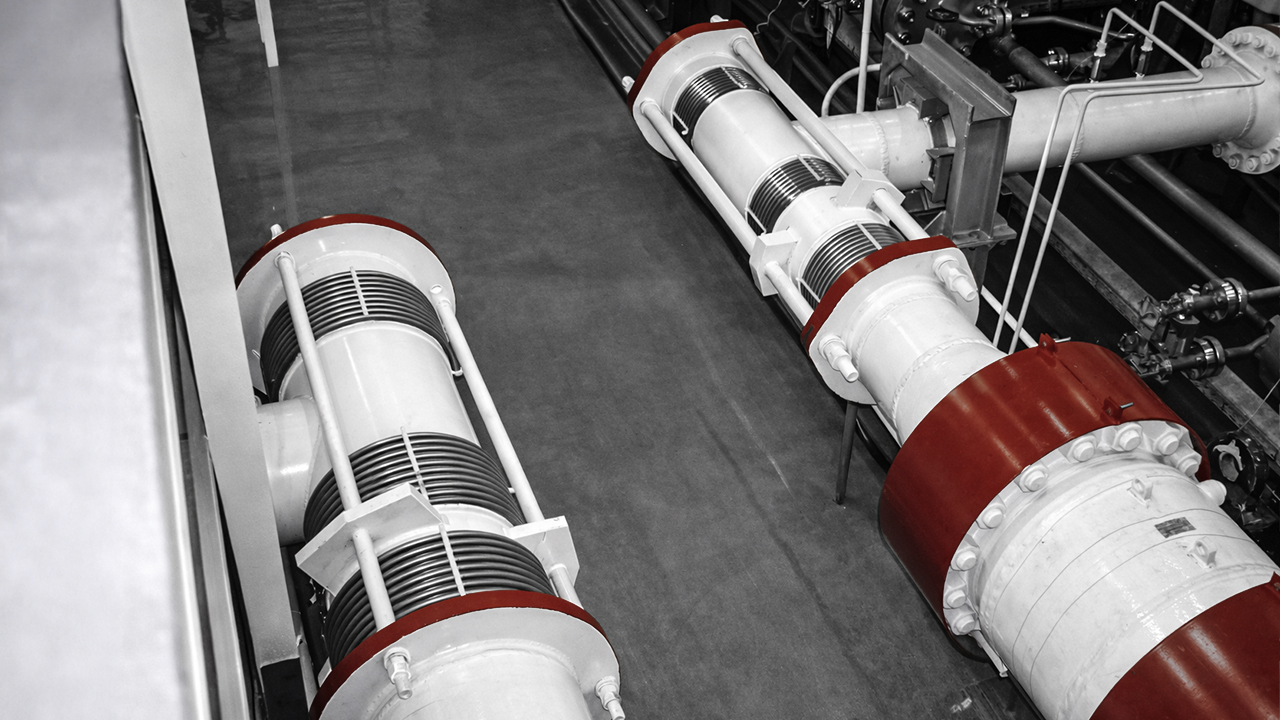

JUNTAS DE EXPANSIÓN AUTOCOMPENSADAS

INSTALADAS

HEMOS DISEÑADO

JUNTAS DE EXPANSIÓN
DESDE 1994

Esto nos permite encontrar la solución óptima para su sistema de tuberías.
