LA MEJOR DE SU CLASE

JUNTA DE EXPANSIÓN HIGIÉNICA
SANICOMP™

La primera junta de expansión de acero inoxidable especialmente diseñada para aplicaciones asépticas. La junta de expansión higiénica SaniComp™ resuelve el bien conocido problema que supone encontrar una solución que tenga en cuenta la amortiguación de movimientos en la tubería, debido a la fluctuación de la temperatura, y también satisfaga los exigentes requisitos de limpieza de las industrias asépticas. La estructura del fuelle garantiza que la junta de expansión higiénica SaniComp™ sea flexible y fácil de limpiar por medio de CIP y SIP.



Rango de diseño de la junta de expansión higiénica SANICOMP™

Las juntas de expansión higiénicas de Belman se pueden diseñar dentro del siguiente rango:

Dimensions

DIMENSIONES:
2″ – 6″

Pressure

PRESIÓN:
Hasta 25 Barg / 362 psi

Temperature

TEMPERATURA:
Hasta +200 °C

Materials_bellow_Symbol

MATERIALES:

EN 1.4404 (AISI 316L).
Otros materiales bajo pedido.

Test and Quality Control

ENSAYOS:

Según los requisitos del cliente.
Ensayos generales de Belman:
Examen radiográfico (rayos X), ensayo de fugas con helio, prueba de presión, prueba de aire, ensayo de líquidos penetrantes, examen de partículas magnéticas, etc.

Test and Quality Control

CERTIFICACIONES:

Certificados de materiales; 3.1 y 3.2.
El diseño se verifica mediante pruebas
realizadas de acuerdo con EHEDG.

JUNTA DE EXPANSIÓN HIGIÉNICA SANICOMP™

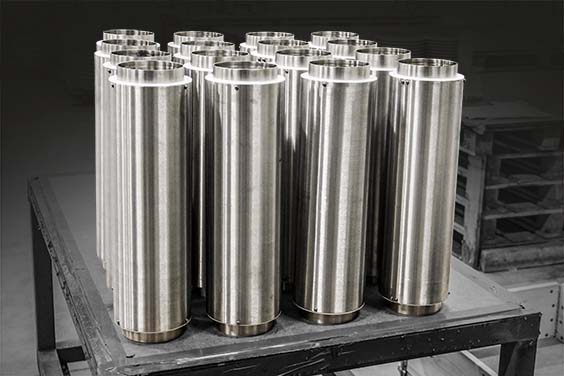

GAMA DE PRODUCTOS

ACERO INOXIDABLE
CON ANILLOS DE POM



2″ – 6″ en una longitud de instalación de 450 mm
2″ – 4″ en una longitud de 300 mm.
Hay disponibles otros tamaños bajo pedido.

Temperaturas de hasta 200 ºC.

SANICOMP™

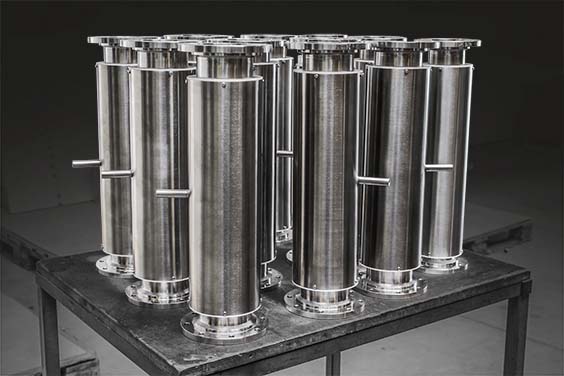

CON DISEÑO ESPECIAL



2″ – 6″ en una longitud de instalación de 450 mm
2″ – 4″ en una longitud de 300 mm.
Hay disponibles otros tamaños bajo pedido.

Fuelle SaniComp™ en el interior y un fuelle estándar en el exterior. El diseño tiene detección de fugas opcional. Para temperaturas más altas y para aplicaciones que requieran componentes completamente de acero inoxidable.

PERSONALIZACIÓN
SANICOMP™



Belman diseña de forma experta soluciones de juntas de expansión higiénicas SaniComp™ personalizadas en beneficio del cliente, la aplicación y el proyecto en cuestión.

OBTENGA EL
FOLLETO DE
PRODUCTOS

OBTENGA LAS
INSTRUCCIONES DE
INSTALACIÓN

PERSONALIZACIÓN

JUNTA DE EXPANSIÓN HIGIÉNICA
SANICOMP™

JUNTA DE EXPANSIÓN HIGIÉNICA SANICOMP™

DESCRIPCIÓN TÉCNICA

APLICACIONES

SaniComp™ está especialmente desarrollada para la industria sanitaria y antiséptica y se utiliza en tuberías principales y secundarias, así como en sistemas CIP/SIP:

  • Cervecerías
  • Industria alimentaria y lechera
  • Industria lechera
  • Industria médica
  • Industria cosmética

MOVIMIENTOS

Debido a su exclusivo diseño, SaniComp™ puede amortiguar movimientos en más direcciones, como movimientos axiales o laterales. Al mismo tiempo, se puede limpiar. Por eso, la junta de expansión tiene muchas opciones de instalación y, por lo tanto, más formas posibles de amortiguar la expansión longitudinal. Las fluctuaciones de temperatura hacen que la estructura de tuberías se expanda en dirección axial. Para amortiguar los movimientos, SaniComp™ se puede colocar en la dirección longitudinal de la tubería. De esta forma, los movimientos se amortiguan axialmente en el compensador. El movimiento axial es una expansión o contracción de la junta de expansión. Las expansiones axiales de la tubería también pueden amortiguarse lateralmente en SaniComp™. SaniComp™ es más flexible lateralmente que axialmente. Para ahorrar espacio y proporcionar un mejor drenaje, SaniComp™ se monta verticalmente. El movimiento lateral se amortigua en la junta de expansión como un desplazamiento paralelo del compensador. SaniComp™ es capaz de amortiguar el doble de movimiento lateral que de forma axial. Un uso óptimo de las juntas de expansión se consigue con una instalación que amortigüe el movimiento lateral. Sin embargo, es posible instalar SaniComp™ horizontalmente, pero el drenaje no es óptimo en esa posición. Por ese motivo se recomienda la instalación vertical.

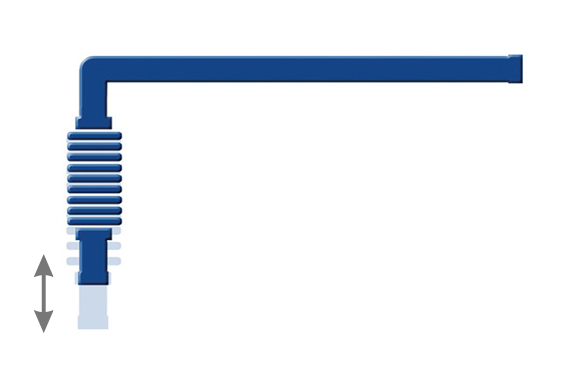

Movimiento axial

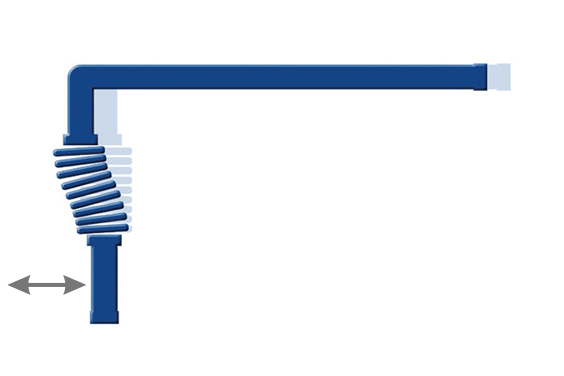

Movimiento lateral

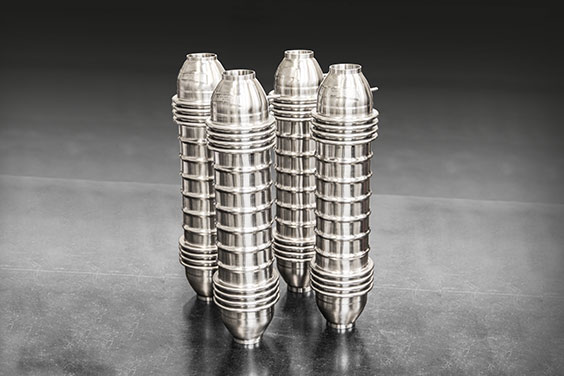

ESTRUCTURA

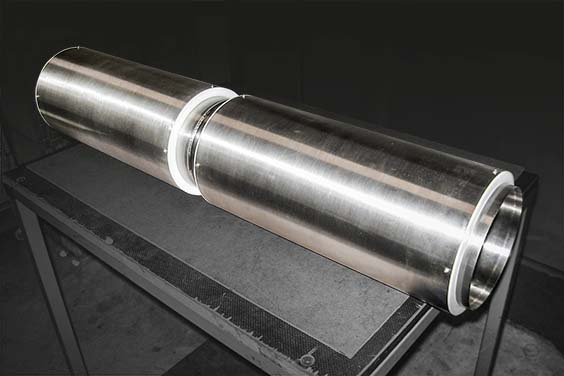

Los fuelles se suministran con los extremos de conexión escogidos. Una cubierta protege los componentes internos. La cubierta es “flotante” y está montada sobre los anillos y juntas tóricas. Para garantizar que no se acumule suciedad entre el fuelle y la tapa, se monta un anillo de sellado entre la cubierta y el extremo. La cubierta puede equiparse con tapones de drenaje que, si están ventilados, pueden servir como indicador de fugas para el control en la inspección diaria. La colocación de estas aberturas de ventilación de drenaje es opcional, dependiendo de dónde se adapte mejor en la tubería con SaniComp™. SaniComp™ está disponible en dos versiones de diseño distintas:

  • Sanicomp™ en acero inoxidable y con sellado de POM/PTFE
  • SaniComp™ fabricada completamente con acero inoxidable

SaniComp™ satisface ambos requisitos de limpieza y flexibilidad. Esto se debe a la profundidad óptima de las ondas del fuelle combinada con una distancia específica entre estas ondas. Con esta estructura, se logra una turbulencia óptima que limpia entre cada onda. La geometría de los fuelles y la capacidad de limpieza de la junta de dilatación se comprueban y verifican según las directrices de EHEDG.
Un fuelle convencional de acero normalmente tiene una serie de ondas colocadas cerca unas de otras con una altura significativa, que amortigua movimientos predefinidos. Una junta de expansión instalada en plantas de producción higiénicas debe cumplir una serie de requisitos. El compensador debe poderse limpiar y por esa razón no deben quedar residuos del medio del proceso en las circunvoluciones del fuelle después de la limpieza de la tubería. Por eso, un fuelle convencional es inadecuado en este entorno ya que sus circunvoluciones son demasiado profundas para proporcionar la turbulencia requerida.

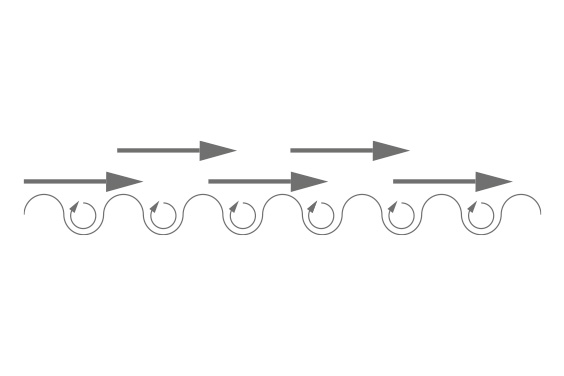

El fuelle sanicomp

El fuelle convencional

VENTAJAS

Ventajas del uso de juntas de expansión higiénicas SaniComp™

  • Fácil de limpiar
  • Flexible
  • Compacta
  • Sustitución sencilla
  • Resistente a temperaturas
    de hasta 200 ºC (80 ºC como estándar)
  • Resistente a una presión de hasta 25
    barG (10 barG como estándar)

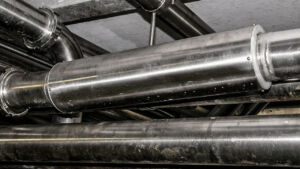

JUNTA DE EXPANSIÓN HIGIÉNICA SANICOMP™
INSTALADA

CALIDAD Y ENSAYOS

Belman es conocido por sus productos de alta calidad y, por lo tanto, nuestro control de calidad es una parte fundamental de nuestro negocio. Todos los procesos durante la producción diseñados por los ingenieros de calidad de Belman se siguen e implementan rigurosamente de acuerdo con nuestros procedimientos e instrucciones y son cuidadosamente inspeccionados por los inspectores de calidad de Belman. Todos los controles e inspecciones se realizan de acuerdo con los estrictos procedimientos de control de calidad de Belman, que forman parte del sistema de gestión de calidad Belman ISO 9001 aprobado por DNV.



ITP y ensayos
El plan de inspección y prueba generado por el sistema de gestión de calidad garantiza que cada paso de la fabricación tenga los puntos de inspección adecuados, como los puntos deespera y de presencia.

Basándose en el código de fabricación, las especificaciones del proyecto, la aplicación, los medios y las eventuales reglas de clasificación, Belman realiza una gran variedad de ensayos de calidad, incluidos ensayos destructivos y no destructivos y pruebas de calidad. Todos los ensayos pueden ser presenciados por terceros según los requisitos del cliente y la clasificación.

  • Ensayos destructivos: por ejemplo, la prueba de ciclo de vida y el ensayo de rotura para validar el diseño, como en el caso de los buques o las plataformas marinas
  • Ensayos no destructivos como la prueba visual, el ensayo de líquidos penetrantes, el examen radiográfico, el ensayo magnético, la inspección por ultrasonido, el ensayo de dureza o la PMI para todas las aplicaciones
  • Ensayos de comprobación: prueba de estanqueidad con aire, prueba de estanqueidad con helio y gas anterior, prueba de presión hidrostática para todas las aplicaciones

WE HAVE ENGINEERED

EXPANSION JOINTS SINCE 1994

Esto nos permite encontrar la solución óptima para su sistema de tuberías.

PROVEEDOR EXPERIMENTADO Y HOMOLOGADO
REFERENCIAS
SOBRE LA JUNTA DE EXPANSIÓN HIGIÉNICA SANiCOMP™

Arla • Jim Beam • Olam Group • Friesland Foods • Heineken • Carlsberg • Läntmännen • JBT FoodTech • Kirin Brewery Company • SAB Miller • Radeberger • Brouwerij Martens •

Lion Breweries • Olam Cocoa • SVZ • GEA • Unilever • Mars Chocolate • Agrana • Saporro • Oettinger Brauerei • Pilsner Urquell Brewery •

PREGUNTAS FRECUENTES
sobre la JUNTA DE EXPANSIÓN HIGIÉNICA SANICOMP™

¿Por qué utilizar Sanicomp, una junta de expansión higiénica?

¿Le resulta esto familiar?
“Anteriormente hemos utilizado juntas de expansión, pero era imposible mantenerlas limpias. ¿Por qué deberíamos usar compensadores de nuevo?” Es una afirmación que se oye a menudo. Es un hecho que una tubería de proceso expuesta a fluctuaciones de temperatura se contraerá o expandirá debido a la expansión térmica. Si no se compensan estos movimientos, las tuberías y los componentes de las tuberías sufrirán daños, lo que supondrá un costoso tiempo de inactividad como consecuencia adicional. Es posible amortiguar movimientos limitados en una junta de expansión en bucle, pero Belman ofrece una solución más eficaz: SaniComp™, una junta de expansión que está especialmente desarrollada para plantas de producción sanitarias. La certificación EHEDG significa que SaniComp™ está aprobada para la instalación en
industrias sanitarias nacionales e internacionales.

¿Ofrece SaniComp realmente una capacidad de limpieza suficiente para las industrias asépticas?

Diseño y función higiénicos. SaniComp™ se caracteriza por un diseño totalmente higiénico con patente en trámite. SaniComp™ es fácil de limpiar y, por lo tanto, especialmente adecuada para las plantas de producción higiénicas.

No solo lo creemos nosotros…
SaniComp™ ha superado la prueba de limpieza establecida de forma independiente por EHEDG. Esta prueba demuestra, entre otras cosas, que SaniComp™ es más fácil de limpiar que una tubería de referencia con las mismas dimensiones y en las mismas condiciones.
La posición de instalación de SaniComp™, ya sea horizontal o vertical, no influye en el resultado de la limpieza.

¿Cómo satisface SaniComp™ los requisitos de limpieza?

SaniComp™ satisface ambos requisitos de limpieza y flexibilidad. Esto se debe a la profundidad óptima de las circunvoluciones del fuelle combinada con una distancia específica entre estas circunvoluciones. Con esta estructura, se logra una turbulencia óptima entre cada circunvolución, que limpia las circunvoluciones. La geometría de los fuelles y la capacidad de limpieza de la junta de dilatación se comprueban y verifican según las directrices de EHEDG. Puede consultar dibujos del fuelle en el folleto de SaniComp.

¿Cómo colocar e instalar SaniComp?

Debido a su exclusivo diseño, SaniComp™ puede amortiguar movimientos en más direcciones, como movimientos axiales o laterales. Al mismo tiempo, se puede limpiar. Por eso, la junta de expansión tiene muchas opciones de instalación y, por lo tanto, más formas posibles de amortiguar la expansión longitudinal. Las fluctuaciones de temperatura hacen que la estructura de tuberías se expanda en dirección axial. Para amortiguar los movimientos, SaniComp™ se puede colocar en la dirección longitudinal de la tubería. De esta forma, los movimientos se amortiguan axialmente en el compensador. El movimiento axial es una expansión o contracción de la junta de expansión. Las expansiones axiales de la tubería también pueden amortiguarse lateralmente en SaniComp™. SaniComp™ es más flexible lateralmente que axialmente. Para ahorrar espacio y proporcionar un mejor drenaje, SaniComp™ se monta verticalmente.

El movimiento lateral se amortigua en la junta de expansión como un desplazamiento paralelo del compensador. SaniComp™ es capaz de amortiguar el doble de movimiento lateral que de forma axial. Un uso óptimo de las juntas de expansión se consigue con una instalación que amortigüe el movimiento lateral. Sin embargo, es posible instalar SaniComp™ horizontalmente, pero el
drenaje no es óptimo en esa posición. Por ese motivo se recomienda la instalación vertical.
