Desde 1994, Belman diseña y fabrica de manera experta compensadores de dilatación para clientes de todo el mundo. Por ello, Belman es la empresa de referencia para juntas de expansión diseñadas para cumplir con las especificaciones del cliente y de la planta, además de atender los movimientos de las tuberías y asegurar un funcionamiento óptimo, proporcionando soluciones para superar los desafíos operativos de clientes de todo el mundo. Con décadas de experiencia, Belman es un nombre fiable en el ámbito de los compensadores de dilatación de ingeniería. Ofrecemos soluciones personalizadas de juntas de expansión para diversas aplicaciones y necesidades de proyectos a nivel mundial, asegurando calidad y fiabilidad en cada paso del proceso. Junto con soluciones de alta gama de calidad superior, el cliente cuenta con la solución óptima respaldada por una documentación completa.

Información práctica sobre el diseño, la ubicación y la selección de compensadores de dilatación para tuberías

Un compensador de dilatación es un componente importante y crítico en el sistema de tuberías; a continuación se explicarán los fundamentos y se proporcionará un enlace a más información.

COMPENSADORES DE DILATACIÓN PARA TUBERÍAS

gama de productos

Belman ofrece una amplia gama de compensadores de dilatación para tuberías personalizados, incluidos compensadores de dilatación metálicos, de goma y de tela, así como tubos flexibles metálicos y servicios complementarios como remodelación, servicios in situ y diseño de tuberías.

EXCELENCIA BELMAN

Compensadores de dilatación para tuberías personalizados

Todos los compensadores de dilatación para tuberías de Belman están diseñados específicamente para adaptarse al proyecto del cliente y resolver el problema de expansión en cuestión. Las soluciones flexibles se desarrollan de acuerdo con las especificaciones presentadas y en estrecha colaboración con nuestros clientes, para crear unos resultados que ofrecen un equilibrio óptimo entre rendimiento y coste. Belman posee una amplia experiencia en ingeniería, fabricación y pruebas de compensadores de dilatación para tuberías, garantizando un funcionamiento seguro y sin problemas. A lo largo de los años hemos suministrado más de 900.000 juntas de expansión, lo que significa que, sea cual sea la solución necesaria, Belman puede diseñarla.

Ver los últimos proyectos aquí

Compensadores de dilatación para tuberías

DESCRIPCIÓN TÉCNICA

APLICACIONES

Los compensadores de dilatación para tuberías son componentes importantes en muchos sectores y se utilizan mucho en las siguientes industrias:

Sector de la energía
(centrales eléctricas, centrales nucleares, sistemas de tuberías de calefacción urbana)
Industria química
(fabricación de asfalto, fertilizantes, etc.)
Plantas siderúrgicas
Cemento
GNL/GLP
Industria petroquímica
(refinerías de petróleo, estaciones de bombeo, plataformas petrolíferas, parques de depósitos, craqueo catalítico en lecho fluido (FCCU)

Power-to-X
( hidrógeno, amoniaco, etc. )
Motores y sistemas de escape
( sistemas de escape, sistemas de limpieza de gases de escape (depuradores))
Industria manufacturera
Pulpa y papel
Investigación y aeroespacial
Minería
(sistemas de arrastre, en bombas, etc.) así como en sus plantas de procesamiento relacionadas (plantas de ácido, fundiciones, etc.)

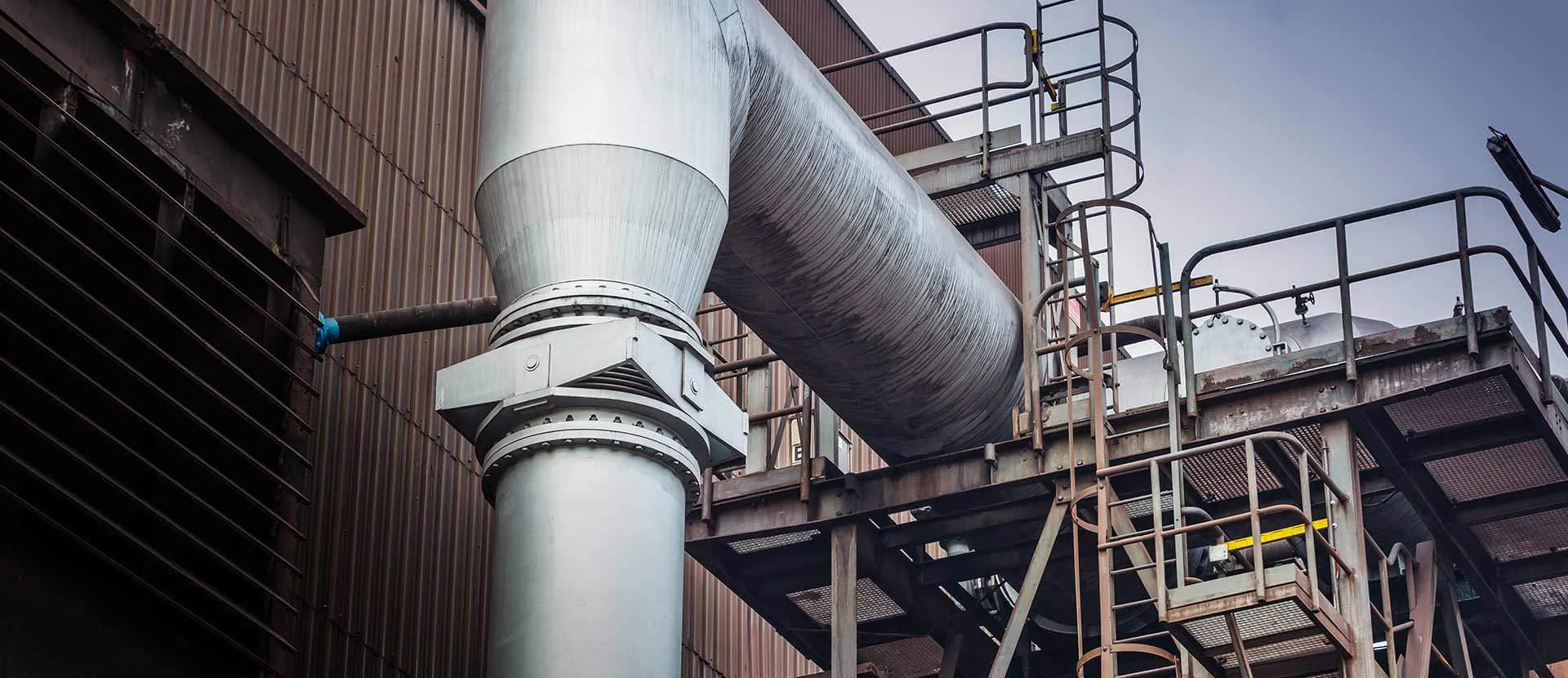

Los compensadores de dilatación para tuberías a menudo se instalan cerca de calderas, intercambiadores de calor, bombas, turbinas, condensadores, motores y largos sistemas de tuberías o conductos.

CONCEPTOS BÁSICOS
Y BENEFICIOS

Conceptos básicos sobre los compensadores de dilatación para tuberías

Los compensadores de dilatación para tuberías están diseñados para absorber los cambios dimensionales de los conductos y sistemas de tuberías, tales como la expansión y la contracción causadas por el calor, las vibraciones provocadas por máquinas giratorias, las deformaciones originadas por la presión, los errores de alineación durante la instalación o el asentamiento de los edificios.

El elemento principal de la junta de expansión es el fuelle. Los fuelles están formados por una serie de circunvoluciones con una forma diseñada para resistir la presión interna del sistema, pero con la suficiente flexibilidad como para tolerar movimientos axiales, laterales y angulares.

Beneficios de utilizar compensadores de dilatación para tuberías

Para acomodar los movimientos en los sistemas de tuberías, el diseñador puede optar por instalar juntas de expansión u otras soluciones flexibles como bucles de tuberías, tipo lira. Los ingenieros y diseñadores de tuberías incorporan de manera rutinaria compensadores de dilatación para tuberías en sus sistemas de tuberías, debido a la mayor flexibilidad en el diseño y la reducción de costes gracias a la eliminación de la complejidad de los puntos fijos y las guías. Además, se reducen los requisitos de espacio para el sistema de tuberías.

Los compensadores de dilatación también ofrecen la ventaja de reducir las tensiones en los sistemas de tuberías generadas por la expansión térmica y disminuyen la carga de las tuberías en las conexiones a equipos sensibles como bombas y turbinas de vapor. En conjunto, todo esto contribuye a prolongar la vida útil de los sistemas de tuberías y reduce el riesgo de inactividad por la necesidad de mantenimiento y reparaciones adicionales.

Además, las juntas de expansión son más eficaces que alternativas como los codos de tuberías y los bucles de tubos debido a su mayor capacidad para ahorrar espacio, su eficiencia económica y su mejor rendimiento a la hora de absorber movimientos más grandes.

Ventajas:

Simplicidad de diseño y funcionamiento
Reducción del espacio
Reducción del peso
Reducción del coste
Reducción de la complejidad en la ingeniería y el diseño de los sistemas de tuberías
Mayor flexibilidad para el diseño de las tuberías
Fiables y probados en la práctica

Descubra todos los beneficios: aquí

Componentes importantes de la tubería

Los fuelles de expansión se consideran componentes importantísimos de un sistema de tuberías completo, y su uso está muy extendido, especialmente en aquellos sectores en los que los sistemas de tuberías sufren expansión térmica.

Comprender los movimientos de las tuberías

Los compensadores de dilatación para tuberías absorben el movimiento axial, lateral y/o angular, ya sea en un plano único o en varios planos..

Movimiento axial

El movimiento axial es el movimiento de los fuelles en la dirección del eje longitudinal. Este movimiento puede ser de compresión, cuando los fuelles reducen su longitud, o extensión, cuando los fuelle amplían su longitud. En la mayoría de las aplicaciones, los compensadores de dilatación se consideran necesarios debido al aumento de temperatura del sistema de tuberías. El junta de expansión se monta en los sistemas de tuberías y se instala entre dos puntos fijos (anclajes). La extensión de la tubería se compensa con la compresión de los fuelles. En algunos casos, normalmente en servicios de agua fría y criogénica, el sistema de tuberías se contrae en servicio y hace que la junta de expansión aumente su longitud. La expansión térmica del sistema de tuberías da lugar a una compresión axial de los compensadores de dilatación para tuberías instalados.

Movimiento lateral

El movimiento lateral es el movimiento perpendicular al eje longitudinal del fuelle; es un movimiento de cizalladura de los fuelles con un extremo desplazado del otro, donde generalmente los extremos de los fuelles permanecen paralelos entre sí. Una junta de expansión con fuelle único, que funciona con una acción de cizalladura, puede admitir una cantidad relativamente limitada de movimiento lateral, especialmente cuando las características de flujo del sistema exigen el uso de una camisa interior. El movimiento lateral se puede aplicar en más de un plano; en tal caso, es importante que el diseñador de la junta de expansión conozca el movimiento lateral total que se vaya a aplicar.

Movimiento angular

El movimiento angular es la rotación del eje longitudinal del fuelle en un extremo con respecto al otro; el eje de rotación se toma exactamente en el punto medio del fuelle y en perpendicular al eje longitudinal.

Movimiento universal

Los compensadores de dilatación universales se pueden diseñar y construir para amortiguar los movimientos axiales, laterales y angulares aplicados simultáneamente. Estas unidades suelen requerir mucha flexibilidad para amortiguar cantidades significativas de movimientos combinados. Sin embargo, esto a menudo conduce a una capacidad de contención de presión limitada debido a consideraciones relativas a la estabilidad de los fuelles.

SELECCIÓN Y APLICACIÓN

Cómo seleccionar y utilizar el diseño correcto de juntas de expansión

La colocación e instalación exitosas de las juntas de las expansión en un sistema de tuberías exige tener muy en cuenta muchas variables. Lo más importante es establecer la dirección en la que actúan los movimientos y de qué manera deben amortiguarse. Una vez que conocida esta información, es posible determinar qué solución incorpora el/los tipo(s) de juntas de expansión más adecuado(s). Los sistemas de tuberías complejos deben subdividirse en varias secciones menos complejas, para garantizar la óptima amortiguación de los movimientos en varias direcciones. Las secciones suelen estar divididas por un punto fijo (entre cada sección).

Opciones de colocación según movimientos y tipo de compensadores de dilatación

Ejemplos de buenas prácticas

En el catálogo de juntas de expansión de Belman, hemos recopilado una gran variedad de ejemplos de buenas prácticas en el uso de compensadores de dilatación en diferentes sistemas de tuberías. Se trata de adaptaciones libres de las normas vigentes y son conformes a los dibujos disponibles en la versión más reciente de la norma vigente en el momento de la publicación de este catálogo.

Descargue el catálogo completo de juntas de expansión

COMPENSADORES DE DILATACIÓN AXIALES
COMPENSADORES DE DILATACIÓN LATERALES
COMPENSADORES DE DILATACIÓN CON BISAGRAS
COMPENSADORES DE DILATACIÓN DE CARDÁN
COMPENSADORES DE DILATACIÓN AUTOCOMPENSADOS
COMPENSADORES DE DILATACIÓN PARA TUBERÍAS EN U

Hecho fácil para usted

DATOS DE BELMAN
EN ROHR 2

¿Sabía que Belman aparece en la lista de fabricantes del software Rohr2? Eso le permite implementar los datos de los compensadores de dilatación de Belman en sus diseños y disposiciones de tuberías.
Esto facilita la integración de las juntas de expansión de Belman como un elemento en sus diseños o planificaciones.

VALIDACIÓN

¿Cómo puede asegurarse de seleccionar la solución correcta entre los tipos de compensadores de dilatación disponibles?

Para determinar y verificar qué junta de expansión es la mejor opción para su sistema/proyecto de tuberías, debe seguir los siguientes pasos:

Análisis de los movimientos en el sistema de tuberías, incluyendo la expansión y absorción de la expansión del sistema.
Determinar dónde hay espacio para los compensadores de dilatación en el sistema de tuberías
Calcular cuánto espacio disponible hay para los compensadores de dilatación (si se va a sustituir una junta de expansión existente: analizar el hueco en el sistema de tuberías).
Evaluar opciones como las siguientes: ¿Hay espacio para dos juntas de expansión laterales o una autocompensada? ¿Hay espacio para dos juntas de expansión laterales en lugar de una junta de expansión universal?
Entender el nivel de las cargas que pueden transferirse a la planta y cuáles son las cargas mínimas permitidas (p. ej., en las bombas, las cargas permitidas están muy limitadas)
Determinar cuántos puntos fijos y guías hay en el sistema de tuberías y cuál es su resistencia
Determinar si hay espacio para puntos fijos, guías, colgadores, etc. y si hay opciones

Validación del compensador de dilatación seleccionado y su diseño

La junta de expansión se puede verificar mediante análisis, cálculos y simulación.
Estos servicios de ingeniería los presta Belman. Para plantas y aplicaciones complejas, es posible que sea necesario realizar más análisis y simulaciones (a través del análisis de elementos finitos, etc.). Por ejemplo, los cálculos se pueden validar si los movimientos de un terremoto resultarán en colisiones. Además, los cálculos pueden verificar la junta de expansión en el entorno operativo en el que se desplegarían. También, el software de diseño de tuberías puede ayudar a especificar la junta de expansión necesaria para la aplicación.
