JUNTA DE EXPANSIÓN AVANZADA

DISEÑO
E INGENIERÍA

Belman desarrolla de forma experta juntas de expansión personalizadas utilizando principios de diseño, análisis y modificación de última generación. Nuestra experiencia y amplia gama de productos nos permiten ofrecer soluciones y servicios de alta calidad en beneficio de nuestros clientes. Todas las juntas de expansión (también conocidas como fuelles) están diseñadas de forma específica para las necesidades del proyecto del cliente y para resolver el problema de expansión en concreto.

Para cumplir con las expectativas de alta seguridad, la ingeniería debe estar respaldada por cálculos fiables y verificados. En consecuencia, realizamos los cálculos de acuerdo con los últimos códigos de diseño, reconocidos por sociedades de clasificación internacionales. Las soluciones requeridas se pueden suministrar con el marcado CE de conformidad con la Directiva de Equipos a Presión (2014/68/CE).

Soluciones de juntas de expansión de alta tecnología

Las soluciones de alta tecnología están avaladas por:

  • Detailed quotations showing all relevant data
  • Specifications on of the Expansion Joint
  • CAD Drawing
  • 3D models (in STP format)

CÓMO HACEMOS

LA INGENIERÍA DE LAS JUNTAS DE EXPANSIÓN

Las soluciones de fuelles se desarrollan de acuerdo con las especificaciones presentadas y en estrecha colaboración con nuestros clientes, para crear unos resultados que ofrecen un equilibrio óptimo entre rendimiento y coste. Nos enorgullecemos de la rápida respuesta que ofrecemos a las solicitudes de los clientes, especialmente en situaciones críticas que requieren la sustitución urgente de fuelles.

EXPERIENCIA EN EL USO DE MUCHOS

CÓDIGOS DE DISEÑO Y PROCESOS

El proceso de diseño incluye:

  • Dibujos CAD
  • Modelado 3D de los fuelles
  • Dinámica de fluidos computacional (CFD)
  • Análisis y cálculos detallados
  • Software de cálculo: BelMaker®, VVD,
    Rohr2 y ANSYS
  • Asesoramiento técnico sobre las soluciones óptimas

Códigos de diseño:

  • EN 13445
  • EN 13480
  • EN 14917
  • PED 2014/68/CE
  • ASME (ASME VIII, Div. I, ASME B31.3, ASME B31.1)
  • AD 2000
  • EJMA
GARANTIZAMOS LA SOLUCIÓN ADECUADA

VERIFICACIÓN DEL DISEÑO

En determinadas situaciones, no es posible validar inmediatamente la integridad presurizada de una junta de expansión mediante las fórmulas analíticas especificadas en las normas de diseño aplicadas. Por ejemplo, la complejidad geométrica de la construcción de la junta de expansión o la necesidad de una mayor optimización del diseño podrían hacer que las fórmulas analíticas no sean aplicables. En tales situaciones, Belman puede verificar la integridad de la construcción de la junta de expansión mediante complejos análisis de elementos finitos.

Para ello utilizamos ANSYS® y la validación se realiza de acuerdo a los términos de la norma de diseño especificada. Los resultados del análisis a menudo se utilizan internamente para optimizar la construcción de las juntas de expansión, pero como servicio adicional, Belman puede elaborar un informe de evaluación como parte del paquete de documentación técnica.

El software utilizado por Belman se somete a pruebas y validación mediante una estrecha colaboración con instituciones de renombre como DNV y TÜV, que también utilizan este software a nivel regional.

SOFTWARE Y
TÉCNICAS AVANZADAS

Al combinar el amplio conocimiento de Belman sobre juntas de expansión con el uso de técnicas de ingeniería avanzadas y software avanzado y reconocido, el equipo de ingeniería puede crear, analizar y verificar diseños de juntas de expansión, independientemente de lo especializado que sea el diseño.

Softwares used:

  • Rohr2
  • ANSYS – Finite Element Analysis (FEA)
  • VVD
  • BelMaker® (inhouse developed software)
CASOS REALES
DISEÑOS EXCEPCIONALES
UNA SELECCIÓN DE PODEROSOS PROYECTOS DE JUNTAS DE EXPANSIÓN DISEÑADOS POR EXPERTOS PARA APORTAR UN GRAN VALOR AÑADIDO A CLIENTES DE DISTINTAS INDUSTRIAS EN TODO EL MUNDO
belman exhaustion joints
UNA CUESTIÓN DE CONFIANZA
INGENIERÍA INNOVADORA

Diseño vanguardista para una aplicación de polvo de carbón

Solución con anillo de refuerzo para 145 barg

Estructura de brida especial

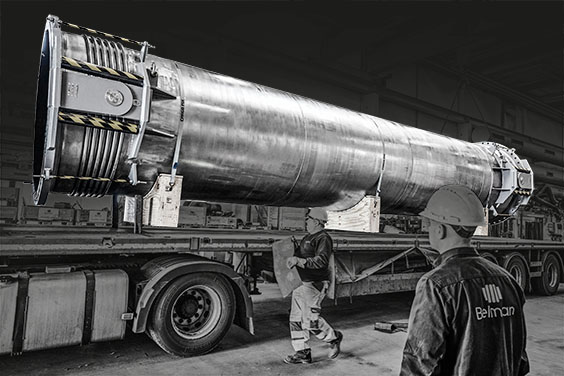

Junta de expansión angular con bisagras, de 10 metros de largo

DISEÑO DE TUBERÍAS

El conocimiento y la experiencia en juntas de expansión y las ventajas, opciones y desafíos que aportan a un sistema de tuberías y equipos conectados, permiten a Belman ayudar a los clientes con la ingeniería avanzada.

BELMAN AYUDA CON EL
DISEÑO DE TUBERÍAS

Belman ayuda a los clientes con el diseño de tuberías,
el análisis de tuberías, la modulación 3D y la optimización de tuberías, así como con la selección y colocación de las juntas de expansión.

DATOS DE BELMAN
EN ROHR 2

En la última actualización del software Rohr2, encontrará a Belman en la lista de fabricantes. Eso le permite implementar los datos de las juntas de expansión de Belman en sus diseños e ingeniería de tuberías.
