DISEÑO, INGENIERÍA Y FABRICACIÓN DE

JUNTAS DE EXPANSIÓN

DESDE 1994

Nuestra experiencia y amplia gama de productos nos permiten ofrecer soluciones y servicios de alta calidad en beneficio de nuestros clientes. Todas las juntas de expansión (también conocidas como fuelles) están diseñadas de forma específica para las necesidades del proyecto del cliente y para resolver el problema de expansión en concreto. Esto es lo que hacemos.

Para cumplir con las expectativas de alta seguridad, la ingeniería debe estar respaldada por cálculos fiables y verificados. En consecuencia, realizamos los cálculos de acuerdo con los últimos códigos de diseño, reconocidos por asociaciones de clasificación internacionales. Las soluciones requeridas se pueden suministrar con el marcado CE de conformidad con la Directiva de Equipos a Presión (2014/68/CE).



Rango de diseño y alcance de suministro dentro de las juntas de expansión
El diámetro, la longitud de instalación y los criterios de diseño de las juntas de expansión se pueden cambiar a petición del cliente y están disponibles en:

Dimensions

DIMENSIONES:
DN 15 – 12,000

Pressure

PRESIÓN:
Vacío total hasta 150 barG

Temperature

TEMPERATURA:
-256°C a +1000°C

Materials_bellow_Symbol

MATERIALES:
Aceros austeníticos, alta aleación,
dúplex, titanio, Hastelloy,
Incoloy, Inconel, Alloy 59

Design_Codes_Symbol

CÓDIGOS DE DISEÑO:
EN 13445, EN 13480, EN 14917
ASME VIII, div.I, ASME B31.3
ASME B31.1, EJMA, AD 2000
y otros bajo pedido

Test and Quality Control

ENSAYOS:
Examen radiográfico (rayos X), ensayo de fugas con helio, prueba de presión, prueba de aire, ensayo de líquidos penetrantes, examen de partículas magnéticas, etc.

EXCELENCIA DE CONFIANZA
POR QUÉ ESCOGER BELMAN
COMO PROVEEDOR

Belman lleva desde 1994 planificando, fabricando y suministrando una amplia gama de soluciones de juntas de expansión metálicas, desde los diseños más simples, hasta los más complejos. Belman ha demostrado su maestría suministrando a clientes de todo el mundo juntas de expansión adaptadas a sus necesidades y garantizándoles seguridad y fluidez en sus operaciones. Con el paso de los años, Belman ha ido creando una amplia lista de referencias en numerosos sectores y países (incluidos clientes a largo plazo y multioferta). Belman se ha labrado una excelente reputación como proveedor de soluciones de juntas de expansión personalizadas, ingeniería de tuberías y servicios sobre el terreno. Dicha reputación se fundamenta en el conocimiento, la experiencia y el buen hacer que aplicamos a todas las soluciones y diseños de juntas de expansión que suministramos.

Al elegir Belman obtendrá:

  • Soluciones de juntas de expansión con una gran relación calidad-precio
  • Juntas de expansión fiables y adecuadas para sus necesidades (planta/proyecto)
  • Productos de gran calidad
  • Documentación
  • Rapidez y puntualidad en las entregas
  • Respuestas rápidas a solicitudes y preguntas
  • Juntas de expansión fabricadas en Dinamarca y el Reino Unido con materias primas europeas
  • Precios competitivos gracias a nuestra innovación y amplia experiencia práctica
LO QUE CUENTAN NUESTROS CLIENTES

ALTA
CALIDAD

El 98 % de los clientes opina que Belman tiene productos de gran calidad.*

SOLUCIONES DE INGENIERÍA

El 95 % de los clientes opinan que Belman hace bien su trabajo en la adaptación de las soluciones de juntas de expansión a sus necesidades.*

FLEXIBLES
Y SERVICIALES

El 95 % de los clientes opina que en Belman somos flexibles y serviciales*

PLAZO DE ENTREGA
BREVE

El 89 % de los clientes opina que los plazos de entrega de Belman son breves*

ENTREGA
A TIEMPO

El 97 % de los clientes opina que Belman entrega a tiempo*

RESPUESTA
RÁPIDA

El 91 % de los clientes opina que Belman responde rápidamente*

*Fuente: Encuesta de satisfacción del cliente de Belman 2021

SOLUCIONES FLEXIBLES EXCEPCIONALES

¿QUÉ ES
UNA JUNTA DE EXPANSIÓN?

Las juntas de expansión también reciben otros nombres, como fuelles de expansión, juntas flexibles, fuelles de tuberías, compensadores, juntas de expansión de tuberías, entre otros. No importa el término que se utilice: el producto es el mismo. Pero quizás la pregunta sea: «¿Qué es una junta de expansión?». Una junta de expansión en un elemento flexible diseñado para absorber los cambios dimensionales de los conductos y sistemas de tuberías de acero, tales como la expansión y la contracción causadas por el calor, las vibraciones provocadas por máquinas giratorias, las deformaciones originadas por la presión y los errores de alineación durante la instalación o el asentamiento de los edificios.

Las juntas de expansión se consideran un componente crucial de un sistema de tuberías completo. Se utilizan ampliamente en sectores en los que se produce expansión térmica en los sistemas de tuberías, con el fin de prolongar la vida útil de dichos sistemas y reducir el riesgo de inactividad por la necesidad de mantenimiento y reparaciones adicionales.

SOLUCIONES FLEXIBLES EXCEPCIONALES

VENTAJAS DEL
USO DE JUNTAS DE EXPANSIÓN

Para muchos diseñadores e ingenieros de tuberías puede ser difícil en ocasiones reconocer cuándo utilizar una junta de expansión y por qué decidir usar juntas de expansión frente a soluciones flexibles alternativas. En un primer momento puede ser tentador descartar las juntas de expansión, pero estas ofrecen muchas opciones y ventajas, algo que resulta evidente una vez que se sabe cuáles son las ventajas de usar juntas de expansión para tuberías.



Estas ventajas son:

  • Simplicidad de diseño y funcionamiento
  • Reducción del espacio
  • Reducción del peso
  • Reducción del coste
  • Reducción de los requisitos de ingeniería de los sistemas de tuberías y de la complejidad del diseño
  • Mejora de la flexibilidad para el trazado de tuberías
  • Fiables y probadas sobre el terreno
  • Además, las juntas de expansión son más eficaces que otras alternativas, como los codos de tuberías y los bucles de tubos, debido a su mayor capacidad para ahorrar espacio, su eficiencia económica y su mejor rendimiento a la hora de amortiguar movimientos más grandes

Es importante señalar que, la elección de los fabricantes de fuelles correctos es un factor decisivo. Esto significa que es crucial trabajar con un fabricante competente y experimentado para garantizar que se obtienen los beneficios deseados de una junta de expansión, sin importar lo sencillos o complicados que sean los datos de funcionamiento. La seguridad operativa y un comportamiento fiable son esenciales, tanto si se trata de sustituir una junta de expansión existente, como de instalar una solución de junta de expansión mejorada o si se prevé construir una nueva planta/tubería e introducir nuevas juntas de expansión. Después de todo, la seguridad y la fiabilidad del funcionamiento dependen del desempeño de todos los componentes del sistema de tuberías. Belman es excepcional en ingeniería y orientación sobre juntas de expansión, así como en satisfacer las necesidades exactas de sus clientes.

JUNTA DE EXPANSIÓN DE BELMAN

GAMA DE PRODUCTOS

JUNTAS DE EXPANSIÓN

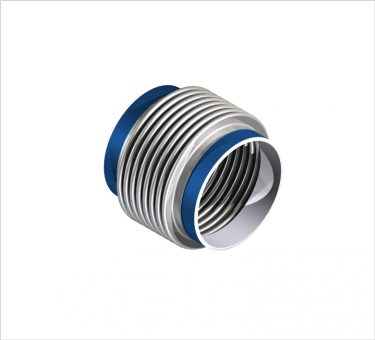

AXIALES
JUNTAS DE EXPANSIÓN
LATERALES
JUNTAS DE EXPANSIÓN

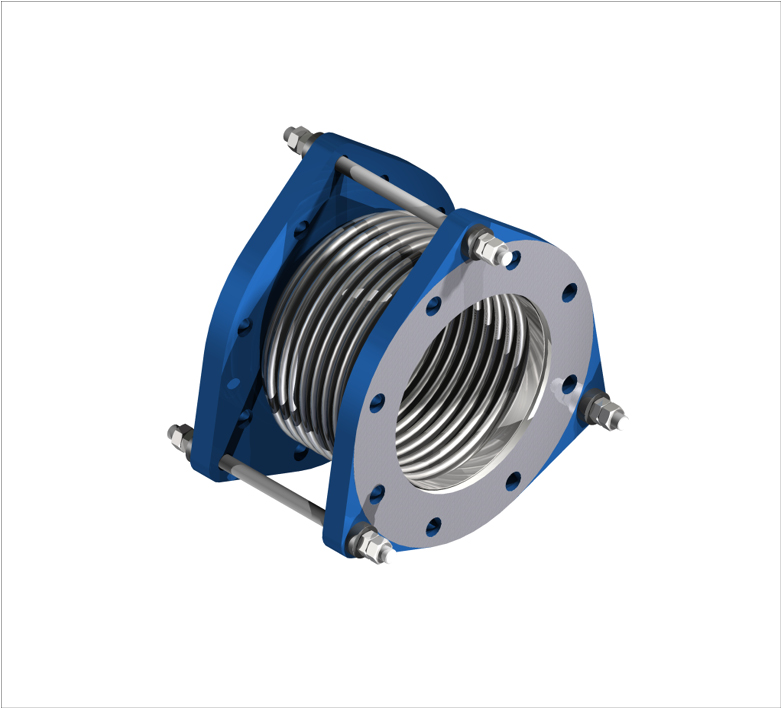

ANGULARES
JUNTAS DE EXPANSIÓN

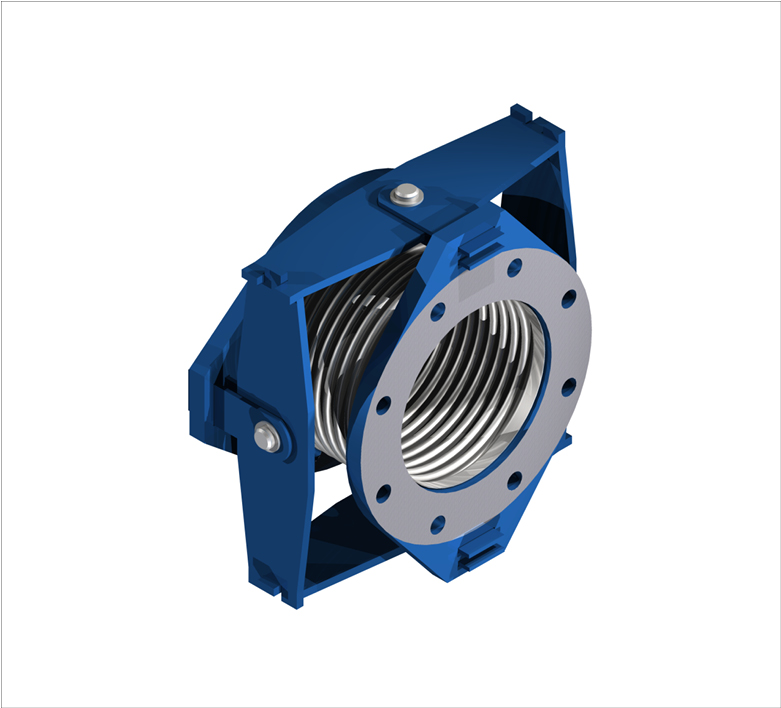

UNIVERSALES
JUNTAS DE EXPANSIÓN
DE ESCAPE
AMORTIGUADORES DE
VIBRACIONES
JUNTAS DE EXPANSIÓN
AUTOCOMPENSADAS
JUNTAS DE EXPANSIÓN
“CORNER RELIEF”
FUELLES
“CROSS-
OVER”



JUNTAS DE EXPANSIÓN

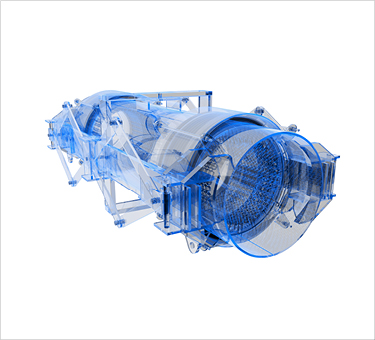

FCCU



JUNTAS DE EXPANSIÓN

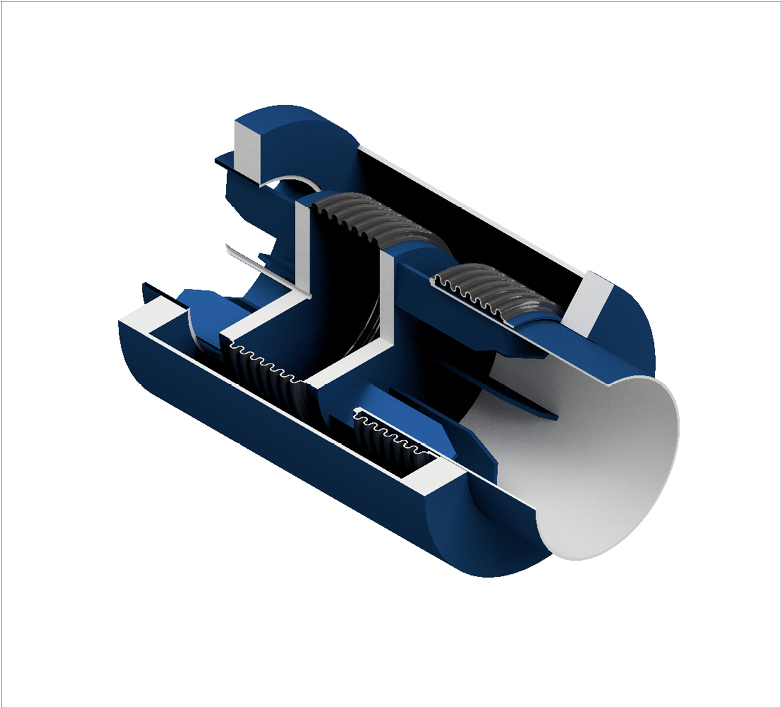

PRESURIZADAS EXTERNAMENTE
JUNTAS DE EXPANSIÓN

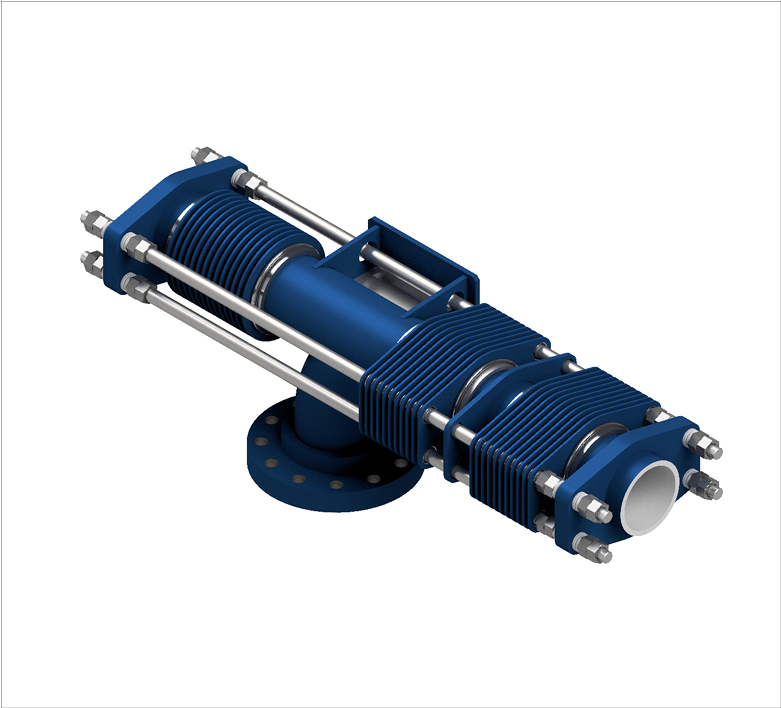

CON ANILLO DE REFUERZO
JUNTAS DE EXPANSIÓN
PARA
GNL/GLP
JUNTAS DE EXPANSIÓN

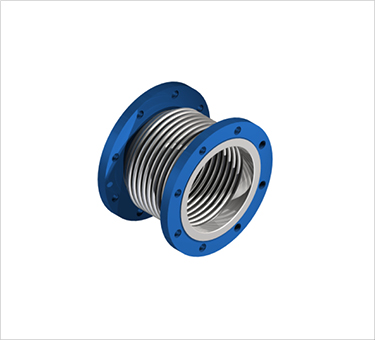

PARA DEPURADORES
“scrubbers”
FUELLES
DE PARQUE
DE DEPÓSITOS



FUELLES
CLAM-
SHELL



JUNTAS DE EXPANSIÓN
LENTI-
CULARES
JUNTAS DE EXPANSIÓN
PARA CALEFACCIÓN URBANA
JUNTAS DE EXPANSIÓN

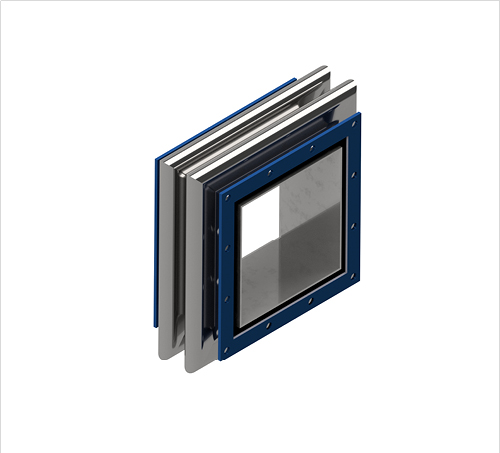

RECTAN-
GULARES
SANICOMP™
JUNTAS DE EXPANSIÓN
HIGIÉNICAS
AMPLIA GAMA DE SOLUCIONES FLEXIBLES
SERVICIOS Y
OTROS PRODUCTOS
EXCELENCIA EN

JUNTAS DE EXPANSIÓN
PERSONALIZADAS

Tied pipeline bellows
254 SMO bellows
Engineered FCC bellows
INGENIERÍA AVANZADA

CÓMO PERSONALIZAMOS LAS
JUNTAS DE EXPANSIÓN

Buscamos la junta de expansión que mejor se ajusta a sus necesidades
En la mayor parte de los casos, la junta de expansión necesita personalizarse. En Belman adaptamos las juntas de expansión para nuestros clientes de forma sistemática y experta; de hecho, aproximadamente el 90 % de las juntas de expansión que vendemos son personalizadas. Nuestros últimos proyectos muestran algunas juntas de expansión seleccionadas adaptadas a aplicaciones específicas.



Cómo personaliza y planifica Belman sus juntas de expansión
Para que cumpla todas las expectativas, el diseño debe estar respaldado por cálculos y dibujos exhaustivos y verificados. A continuación, debe corroborarse mediante análisis adicionales en los que se utilizan herramientas, programas informáticos y otras técnicas de diseño e ingeniería de última generación. Belman diseña y calcula todas sus juntas de expansión de alta tecnología mediante su programa informático interno BelMaker®, en el cual se han implantado todos los códigos de diseño más recientes. Además, utilizamos otros programas como: ANSYS, OHMTEC, Autodesk Inventor, Rohr2 etc. Por último, Belman realiza sus diseños de acuerdo con todos los códigos de diseño, como: EJMA, ASME, EN o códigos de diseño específicos de los clientes. Todo esto, combinado con nuestros más de veinte años de experiencia, nos permite garantizarle la mejor junta de expansión basada en el diseño y la ingeniería y el aseguramiento de la calidad de Belman.

La mayoría de los clientes acuden a Belman para solicitar:

  • Una sustitución (una junta de expansión idéntica a una solución existente)
  • Una nueva solución (de acuerdo con sus especificaciones y peticiones)
  • La mejora de una solución existente o un problema (resolución de problemas)
  • Remodelación de juntas de expansión(para ahorrar en costes y respetar el medio ambiente)
Sean cuales sean el requisito y la solución, los principios básicos del procedimiento de diseño son los mismos. Naturalmente, los requisitos de los clientes, la cantidad de dibujos, cálculos y análisis varían.

La experiencia de Belman en juntas de expansión y la optimización de su diseño nos permiten proporcionar diseños de juntas de expansión con una buena relación calidad-precio. Por eso, la elección de una solución personalizada no es necesariamente más cara, ya que estará perfectamente adaptada a la finalidad, los parámetros y el entorno exactos del sistema de tuberías y la planta de instalación. Aunque la resolución de problemas y la incorporación de más prestaciones a la junta de expansión por parte de Belman puede conllevar algunos costes, a la larga dichos costes se amortizarán gracias a la mejora del rendimiento.

¿Es una solución cara?

Cómo saber el precio de las juntas de expansión: puede hacerse de varias formas. En primer lugar, utilizando el programa informático de juntas de expansión de Belman BelMaker Light® o enviando a Belman las especificaciones, la descripción de los proyectos y/o los dibujos de las juntas de expansión nuevas o existentes para obtener un presupuesto. Si lo que necesita es resolver algún problema, Belman puede examinar la solución existente y/o sus instalaciones para comentar los problemas y proponer una posible solución. Las visitas sobre el terreno para determinar los costes son gratuitas.

FABRICACIÓN
Y ENVÍO

Fabricación
En muchos casos, el origen de los materiales y el lugar de producción de las juntas de expansión son importantes para los clientes. Las modernas instalaciones de producción de Belman están situadas en Europa (repartidas entre Dinamarca y el Reino Unido). Las juntas de expansión de Belman están fabricadas en Europa cuidadosamente. Para obtener más información sobre nuestras existencias, proveedores, soldadura y fabricación, consulte el apartado Fabricación.



Envío
Belman puede organizar el transporte de las juntas de expansión para su entrega a cualquier obra y/o almacén del cliente, en cualquier parte del mundo. Al ser un proveedor internacional, Belman tiene una amplia experiencia en encontrar el mejor método de entrega, con la mejor relación calidad-precio, para su proyecto. No importa si necesita un transporte especial, voluminoso o custodiado, por carretera, mar o aire, Belman puede organizar el transporte por usted. Belman ha establecido una estrecha relación con sus transportistas asociados. Si los clientes desean concertar el transporte ellos mismos, Belman les proporcionará gustosamente toda la información sobre la junta de expansión y el embalaje necesario.



Embalaje protegido
Las juntas de expansión se embalan siempre con una protección adecuada para el modo de transporte elegido. Para el transporte por mar podemos proporcionar, previa solicitud, embalaje marítimo (ISPM-15). Belman está preparado para satisfacer los requisitos de embalaje específicos de sus clientes.

ASEGURAMIENTO DE LA CALIDAD
Y ENSAYOS

Belman es conocido por sus productos de alta calidad y, por lo tanto, nuestro control de calidad es una parte fundamental de nuestro negocio. Todos los procesos durante la producción diseñados por los ingenieros de calidad de Belman se siguen e implementan rigurosamente de acuerdo con nuestros procedimientos e instrucciones y son cuidadosamente inspeccionados por los inspectores de calidad de Belman. Todos los controles e inspecciones se realizan de acuerdo con los estrictos procedimientos de control de calidad de Belman, que forman parte del sistema de gestión de calidad Belman ISO 9001 aprobado por DNV.



ITP y ensayos
El plan de inspección y prueba generado por el sistema de gestión de calidad garantiza que cada paso de la fabricación tenga los puntos de inspección adecuados, como los puntos de espera y de presencia.

Basándose en el código de fabricación, las especificaciones del proyecto, la aplicación, los medios y las eventuales reglas de clasificación, Belman realiza una gran variedad de ensayos de calidad, incluidos ensayos destructivos y no destructivos y pruebas de calidad. Todos los ensayos pueden ser presenciados por terceros según los requisitos del cliente y la clasificación.

  • Ensayos destructivos: por ejemplo, la prueba de ciclo de vida y el ensayo de rotura para validar el diseño, como en el caso de los buques o las plataformas marinas
  • Ensayos no destructivos como la prueba visual, el ensayo de penetración de tintes , el examen radiográfico, el ensayo magnético, la inspección por ultrasonido, el ensayo de dureza o la PMI para todas las aplicaciones
  • Ensayos de comprobación: prueba de estanqueidad con aire, prueba de estanqueidad con helio, prueba de presión hidrostática para todas las aplicaciones

PLAZO DE ENTREGA PARA JUNTAS DE EXPANSIÓN

El plazo de entrega de las juntas de expansión de Belman se encuentra entre los más cortos del mercado. Belman tiene una excelente reputación en lo que respecta a la rapidez y puntualidad en las entregas. En una encuesta reciente sobre satisfacción de los clientes, el 98 % de los encuestados contestó que Belman cumplió el plazo de entrega indicado. La puntualidad en la entrega es especialmente importante para que usted o su cliente puedan optimizar el trabajo de mantenimiento o sustitución; por eso, puede confiar en que cumpliremos, sin riesgo de retrasos en la entrega ni de costes inesperados.

Short delivery time 1

PLAZO DE ENTREGA EXTRA-BREVE GARANTIZADO

¿Plazo de entrega urgente?
Belman es conocido por su gran flexibilidad en los plazos de entrega y, además de nuestra puntualidad habitual, nuestros clientes se benefician también de nuestros servicios de envío urgente. Mediante este servicio, podemos ayudar a nuestros clientes cuando necesitan recibir urgentemente una junta de expansión, ya sea por una parada imprevista, fugas en la junta, fallos en alguna pieza, aumento inesperado de la producción, etc. Muchos clientes ya se han beneficiado del servicio de envío urgente de Belman; usted puede hacerlo también.



Referencias seleccionadas del servicio de envío urgente:

INSTALACIÓN CORRECTA DE LAS JUNTAS DE EXPANSIÓN

Una instalación correcta es crucial para evitar un funcionamiento peligroso y poco fiable. Cuando hay errores en la instalación, la vida útil y la capacidad de presión de una junta de expansión puede verse reducida y, en el peor de los casos, se producirán daños en la junta y/o el sistema de tuberías, lo que provocará una parada imprevista. En la guía de instalación de Belman se describen los pasos para garantizar una instalación correcta.

Cuestiones importantes que deben tenerse en cuenta:

  • Que la junta de expansión esté diseñada con arreglo a los datos de funcionamiento correctos.
  • Que las juntas de expansión se coloquen en el manguito interior en la dirección correcta en relación con el flujo.
  • Que las juntas de expansión con tirantes, cardanes o bisagras estén colocadas en el ángulo correcto en el sistema de tuberías, de forma que una tubería no impida que absorban los movimientos.



Durante la instalación y la manipulación de las juntas de expansión es importante tener en cuenta lo siguiente:

  • Almacenamiento y transporte correctos
  • Correcta retirada de los accesorios de transporte y elementos de pretensado
  • Correcta instalación de la junta de expansión en todas las fases
  • Conocimiento de la dirección del flujo
  • Correcta colocación de anclajes y guías
  • Correcta preparación y ejecución de la prueba de presión
  • Correcto mantenimiento de las juntas de expansión

Puede encontrar información sobre estos importantes puntos en la Guía de instalación de juntas de expansión de Belman, que está disponible en varios idiomas.
