LAS MEJORES DE SU CLASE

JUNTAS DE EXPANSIÓN
DE TELA

La estrecha colaboración de Belman con fabricantes de juntas de expansión de tela competentes y experimentados nos permite ofrecer soluciones operativamente eficaces y económicamente atractivas. Las juntas de expansión de tela son extremadamente flexibles y pueden estar hechas de una variedad de tejidos especiales recubiertos o laminados con elastómeros o fluoropolímeros seleccionados. Las juntas de expansión de tela sirven para aislar, evitar cargas mecánicas y proteger contra la abrasión. Ofrecen ventajas para el diseñador de tuberías, ya que pueden absorber movimientos simultáneamente en varias direcciones. Además, casi no tienen fuerzas reactivas y requieren poco espacio. Las juntas de expansión de tela son fáciles de personalizar para adaptarse a las condiciones operativas existentes y son fáciles de transportar e instalar. En comparación con las juntas de expansión metálicas, las juntas de expansión de tela ofrecen una flexibilidad casi ilimitada, ofreciendo al diseñador de tuberías más opciones.
Las juntas de expansión de tela se instalan en sistemas que operan con baja presión y medios secos.

Rango de diseño con las juntas de expansión de tela

Las juntas de expansión de tela de Belman se pueden diseñar dentro del siguiente rango:

Dimensions

TAMAÑOS:
Todos los tamaños y las formas

Pressure

PRESIÓN:
Hasta +/-20.000 Pa (+/- 2000 mmWg)
Hay disponibles estructuras
especiales bajo pedido

Temperature

TEMPERATURA:
Hasta 750 °C, temperatura
mínima de -35 °C

Materials_bellow_Symbol

MATERIALES:

Componentes flexibles: tejido de vidrio, material de lana de roca, PTFE, siliconas, malla de alambre, etc.
Extremos de conexión y accesorios: según los requisitos del cliente.

Test and Quality Control

ENSAYOS:

Prueba visual, control de dimensiones
o según las
especificaciones del cliente

Test and Quality Control

CERTIFICACIONES:

Pueden suministrarse certificaciones para los
componentes de acero bajo pedido.

PERSONALIZACIÓN DE BELMAN

JUNTAS DE EXPANSIÓN DE TELA

OBTENGA EL
FOLLETO DE
PRODUCTOS

OBTENGA LA
LISTA
DE COMPROBACIÓN

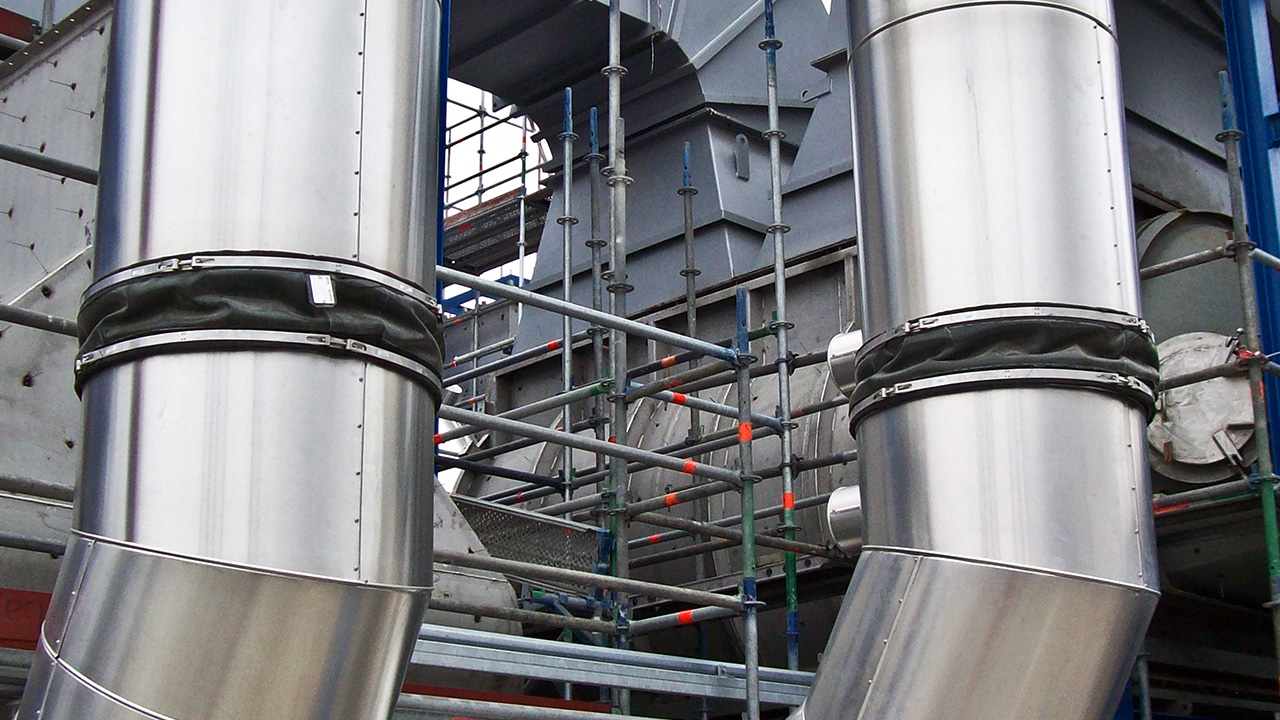

JUNTAS DE EXPANSIÓN DE TELA
INSTALADAS

JUNTAS DE EXPANSIÓN DE TELA

DESCRIPCIÓN TÉCNICA

APLICACIONES

Como las juntas de expansión de tela son diseños personalizados (ya sea cerrados o como fuelle abierto para sellar in situ) con fuelles diseñados para la absorción de movimientos en la aplicación, así como para cumplir con los requisitos establecidos por el hueco de la tubería.

Las juntas de expansión de tela de una sola capa pueden absorber de forma segura los movimientos causados por las expansiones térmicas en tuberías y sistemas de conductos. En consecuencia, es posible diseñarlas para acomodar las desalineaciones bajo pedido.

Las juntas de expansión de tela son aplicables para las siguientes aplicaciones: industria química, petróleo y gas, centrales eléctricas, pulpa y papel, plantas siderúrgicas, industria manufacturera, sistemas de gases de combustión, calderas y chimeneas, etc.

MOVIMIENTOS

Las juntas de expansión de tela absorben grandes movimientos dentro de longitudes incorporadas cortas (debido a la estructura de múltiples capas). Las juntas de expansión de tela absorben movimientos en múltiples direcciones simultáneamente (varios planos). Los movimientos que las juntas de expansión de tela son capaces de absorber pueden ser singulares o una combinación de:

  • Movimiento axial (compresión y extensión)
  • Movimiento lateral
  • Rotación angular
  • Rotación torsional

Una diferencia significativa entre las juntas de expansión de tela y las juntas de expansión metálicas o de goma es que los tipos de juntas de expansión de tela pueden admitir fácilmente la torsión que no es deseable con las juntas de expansión metálicas y de goma. Por si fuera poco, además de absorber los movimientos en el sistema, las juntas de expansión de tela también pueden absorber vibraciones y ayudar a reducir o eliminar el ruido.

EXTREMOS DE CONEXIÓN
Y ACCESORIOS

El tipo de juntas de expansión de tela de Belman se suministra a modo de diseño personalizado (ya sea cerrado o por requisitos especiales como fuelle abierto para sellar in situ) con fuelles diseñados para la absorción de movimientos en la aplicación, así como para cumplir con los requisitos establecidos por el hueco de la tubería. Las juntas de expansión de tela de Belman se suministran de manera estándar como juntas de expansión de tela independientes (con disposición de brida de fijación paralela o vertical) que se pueden suministrar con extremos de conexión personalizados e incluyen, entre otros, los siguientes accesorios:

  • Unidades completas (con bridas o extremos para soldar)
  • Con bridas sueltas
  • Con abrazaderas de banda
  • Accesorios de transporte especiales
  • Forros de flujo / manguitos interiores
  • Estructura preajustada

INSTALACIÓN

Belman siempre suministra soluciones completas de juntas de expansión de tela para una instalación rápida y sencilla en conductos o tuberías. Cuando sea necesario por consideraciones de transporte o instalación podemos suministrar juntas de expansión de tela en segmentos para su posterior montaje en obra.

VENTAJAS

  • Reducción de la pérdida de calor con una temperatura superficial baja
  • Fuerzas de reacción mínimas
  • Absorción de movimientos y flexibilidad excelentes
  • Reducción del ruido
  • Gran resistencia a las sustancias químicas
  • Mayor velocidad de flujo
  • Admiten desalineaciones y una gran cantidad de desplazamiento lateral (es posible que se requiera un diseño especial y se debe especificar en la fase de consulta)
  • Buena resistencia a las vibraciones dependiendo del diseño y los materiales

CALIDAD Y ENSAYOS

Belman es conocido por sus productos de alta calidad y, por lo tanto, nuestro control de calidad es una parte fundamental de nuestro negocio. Todos los procesos durante la producción diseñados por los ingenieros de calidad de Belman se siguen e implementan rigurosamente de acuerdo con nuestros procedimientos e instrucciones y son cuidadosamente inspeccionados por los inspectores de calidad de Belman. Todos los controles e inspecciones se realizan de acuerdo con los estrictos procedimientos de control de calidad de Belman, que forman parte del sistema de gestión de calidad Belman ISO 9001 aprobado por DNV.



ITP y ensayos
El plan de inspección y prueba generado por el sistema de gestión de calidad garantiza que cada paso de la fabricación tenga los puntos de inspección adecuados, como los puntos de espera e inspección.

Basándose en el código de fabricación, las especificaciones del proyecto, la aplicación, los medios y las eventuales reglas de clasificación de buques, Belman realiza una gran variedad de ensayos de calidad, incluidos ensayos destructivos y no destructivos y pruebas de calidad. Todos los ensayos pueden ser presenciados por terceros según los requisitos del cliente y la clasificación.

  • Ensayos destructivos: por ejemplo, la prueba de ciclo de vida y el ensayo de rotura para validar el diseño, como en el caso de los buques o las plataformas marinas
  • Ensayos no destructivos como la prueba visual, el ensayo de líquidos penetrantes, el examen radiográfico, el ensayo magnético, la inspección por ultrasonido, el ensayo de dureza o la PMI para todas las aplicaciones
  • Ensayos de comprobación: prueba de estanqueidad con aire, prueba de estanqueidad con helio y gas anterior, prueba de presión hidrostática para todas las aplicaciones
PROVEEDOR EXPERIMENTADO Y HOMOLOGADO
REFERENCIAS
Juntas de expansión de tela

Andritz • Solvay • AS LTH Baas • Siemens • Alfa Laval •

EPCO ltd. • Standardkessel Baumgarte • Steelcon • PEMI Parts Cooperation

TENEMOS JUNTAS DE EXPANSIÓN

DE INGENIERÍA DESDE 1994

Esto nos permite encontrar la solución óptima para su sistema de tuberías.
