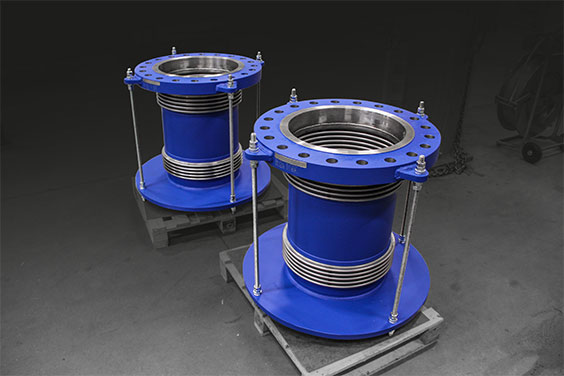

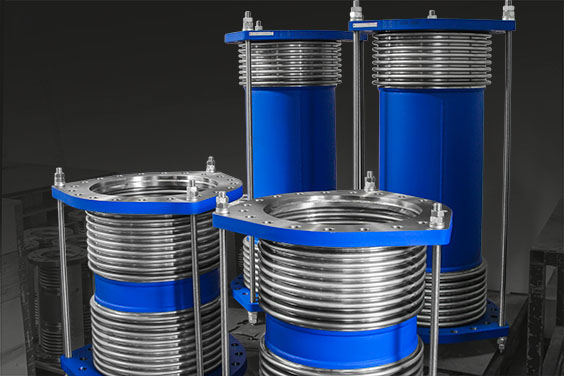

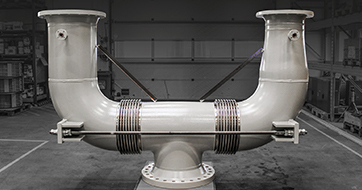

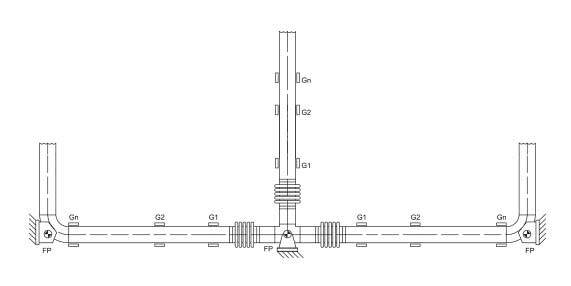

LAS MEJORES DE SU CLASE JUNTAS DE EXPANSIÓN LATERALES Las juntas de expansión laterales se utilizan para absorber la deflexión lateral. Las juntas de expansión laterales pueden moverse en todas las direcciones laterales simultáneamente para absorber la expansión de dos secciones de tubería en diferentes direcciones. La junta de expansión lateral normalmente está equipada con accesorios como tirantes externos, que permiten que la unidad absorba los movimientos en todas las direcciones laterales, y también amortigüe el empuje de presión (incluido el vacío total). Rango de diseño con las juntas de expansión laterales Las juntas de expansión laterales de Belman se pueden diseñar dentro del siguiente rango: DIMENSIONES: DN 15-12.000 PRESIÓN: Hasta 150 Barg (2176 psi) TEMPERATURA: -256°C a +1000°C MATERIALES: Aceros inoxidables austeníticos, alta aleación, dúplex, titanio, Hastelloy, Incoloy, Inconel, aleación 59 CÓDIGOS DE DISEÑO: EN 13445, EN 13480, EN 14917 ASME VIII, div.I, ASME B31.3 ASME B31.1, EJMA y otros bajo pedido ENSAYOS: Examen radiográfico (rayos X), ensayo de fugas con helio, prueba de presión, prueba de aire, ensayo de líquidos penetrantes, examen de partículas magnéticas, etc. JUNTAS DE EXPANSIÓN LATERALES GAMA DE PRODUCTOS LATERALES con bridas sueltas y tirantes LA1BT / n.º de ID 71 DN 50–500 PN 6 – 25 HOJA DE DATOS (PDF) LATERALES con bridas soldadas y tirantes LA1FT / n.º de ID 72 DN 50–500 PN 6–25 HOJA DE DATOS (PDF) LATERALES con extremos para soldar y tirantes LA1ST / n.º de ID 73 DN 50–500 PN 6–63 HOJA DE DATOS (PDF) LATERALES CON Bridas sueltas y tirantes LA2BT / n.º de ID 81 DN 50–500 PN 6–25 HOJA DE DATOS (PDF) LATERALES con bridas soldadas y tirantes LA2FT / n.º de ID 84 DN 50–500 PN 6 – 25 HOJA DE DATOS (PDF) LATERALES con extremos soldados y tirantes LA2ST / n.º de ID 87 DN 50–500 PN 6–63 HOJA DE DATOS (PDF) LATERALES con extremos para soldar y bisagras LA2SH / n.º de ID 88 DN 250 – 2000 PN 6–63 HOJA DE DATOS (PDF) LATERALES con extremos para soldar Y CARDÁN LA2SK / n.º de ID 89 DN 250 – 2000 PN 6–63 HOJA DE DATOS (PDF) PERSONALIZACIÓN JUNTAS DE EXPANSIÓN LATERALES Belman desarrolla de forma experta soluciones de juntas de expansión laterales personalizadas SOLICITUD Personalización JUNTAS DE EXPANSIÓN LATERALES PERSONALIZADAS PARA MOVIMIENTOS LATERALES CASOS REALES EN FORMA DE U PARA MOVIMIENTOS LATERALES Este conjunto personalizado de tuberías en forma de U con juntas de expansión absorberá los movimientos laterales en una sección del sistema en la que dos tuberías se convierten en una. Más información MOVIMIENTOS AXIALES Y LATERALES Para un proyecto de energía verde en Dinamarca, la solución para la amortiguación de los movimientos en la planta de energía fue el uso de juntas de expansión com tirantes. Más información JUNTAS DE EXPANSIÓN PARA MOVIMIENTOS LATERALES Juntas de expansión con tirantes para la amortiguación del movimiento lateral en un parque de depósitos de almacenamiento de crudo, por lo que las juntas de expansión están hechas completamente de 254 SMO. Más información JUNTAS DE EXPANSIÓN LATERALES DESCRIPCIÓN TÉCNICA APLICACIÓN Como las juntas de expansión laterales absorben los movimientos en direcciones laterales en uno o más planos y absorben las fuerzas de ajuste, se utilizan ampliamente en sistemas de tuberías más complejos con muchas direcciones y niveles diferentes. Las juntas de expansión laterales permiten la absorción de movimientos perpendiculares a la dirección longitudinal de la tubería, por lo que son ideales para su instalación en sistemas de tuberías con curvas, sistemas de tuberías en forma de Z y en sistemas con 3 bisagras. Las juntas de expansión laterales se pueden utilizar como fuelles de asentamiento de depósitos, amortiguadores de vibraciones y en todos los sistemas de tuberías con curvas o cambio de dirección de la tubería. ESTRUCTURA Las juntas de expansión laterales están disponibles con uno o dos fuelles (tipo universal), así como con una serie de conexiones finales como extremos para soldar, bridas y/o una combinación de estas opciones. Adicionalmente, se puede equipar con accesorios como camisas interiores, cubiertas, tubos intermedios y tirantes. El tipo de junta de expansión seleccionada depende tanto de su rentabilidad como de su idoneidad para la función a cumplir. El factor económico no solo debe tener en cuenta el coste de las juntas de expansión, sino también el de los puntos fijos, guías y estructuras requeridos. VENTAJAS Y REQUISITOS Las juntas de expansión laterales ofrecen varias ventajas para los diseñadores de tuberías, por lo que también establecen algunos requisitos para la instalación. Se exponen aquí, junto con más datos sobre las juntas de expansión laterales: Ventajas ¿Cuáles son las ventajas del uso de juntas de expansión laterales? Amortiguan los movimientos en todas las direcciones laterales Amortiguación de grandes movimientos laterales con una sola junta de expansión lateral Cargas reducidas en todos los puntos fijos con los tirantes de las juntas de expansión laterales Amortiguan las cargas sin transferir el empuje de presión a los puntos fijos REQUISITOS ¿Cuáles son los requisitos para el uso de juntas de expansión laterales? Para la amortiguación de grandes expansiones, se requieren varias juntas de expansión laterales Se requieren muchos puntos fijos y guías para las secciones de tuberías de gran longitud MOVIMIENTO LATERAL El movimiento lateral es un desplazamiento lateral de los extremos de la junta de expansión en una dirección perpendicular a su eje longitudinal. El movimiento lateral se puede absorber tanto en el eje/dirección horizontal como en el vertical de acuerdo con el diseño del sistema de tuberías. El movimiento lateral puede, hasta cierto punto, ser absorbido por un fuelle. En caso de que deban absorberse movimientos más grandes, recomendamos un diseño con una junta de expansión universal (dos fuelles con un tubo intermedio) que absorba el movimiento; esto también da como resultado fuerzas de compensación más bajas. Definiciones El movimiento lateral se muestra como LA y se expresa en mm. El desplazamiento paralelo se indica como negativo (-) y positivo (+). Ejemplo El alargamiento de un lado del fuelle es +10 y la compresión del otro lado del fuelle es -20. Se mostrará como: LA +10/-20 mm. El desplazamiento paralelo igual se muestra como: LA +/-20 mm (2λN). ¿CÓMO FUNCIONAN LAS JUNTAS DE EXPANSIÓN LATERALES? En esta animación se muestra cómo amortiguan los movimientos laterales las juntas de expansión laterales CANAL DE YOUTUBE DE BELMAN En el canal de Youtube de Belman Group encontrará más animaciones sobre cómo los diferentes tipos de juntas de expansión absorben los movimientos Ir a Belman Youtube Directrices del sistema de tuberías EJEMPLOS DE INSTALACIÓN Junta de expansión instalada en el tramo corto de la tubería Esta configuración es una disposición alternativa en la que la junta de expansión se instala en el tramo corto de la tubería y la expansión principal se amortigua como deflexión lateral. El tramo de tubería más largo no tiene carga de presión de compresión y solo requiere puntos fijos y una guía (Gn). Tirantes para evitar el movimiento axial Una configuración de tubería que permite el uso de tirantes adaptados para evitar el movimiento axial a menudo simplifica y reduce el coste de la instalación. Debido a los tirantes, la junta de expansión es incapaz de absorber ningún movimiento axial que no sea su propia expansión térmica. En consecuencia, la expansión térmica de la tubería en el tramo más corto se impone como deflexión en el tramo de tubería más largo. Cuando el tramo de tubería más largo no sea lo suficientemente flexible y si las dimensiones del tramo más corto son adecuadas, se pueden instalar tirantes que abarquen todo el tramo corto para que no se imponga deflexión en el tramo más largo desde su origen. OBTENGA MÁS EJEMPLOS DE INSTALACIÓN DESCARGAR (Español) JUNTAS DE EXPANSIÓN LATERALES INFORMACIÓN Y HERRAMIENTAS Para facilitar el trabajo con juntas de expansión para todos los implicados, Belman proporciona aquí útiles herramientas de ingeniería y más información técnica. CENTRO DE DESCARGAS Aquí puede descargar información técnica útil y otros materiales relacionados con las juntas de expansión. Por ejemplo: Guía y catálogo Folletos de productos Guías de estilos con opciones de diseño Fichas técnicas DESCARGAR MÁS INFORMACIÓN sobre las juntas de expansión laterales en las páginas 22, 27, 139-229 en el Catálogo de juntas de expansión Catálogo BELMAN ACADEMY En Belman Academy le ayudamos a ampliar sus conocimientos sobre juntas de expansión y a obtener consejos y herramientas que facilitarán su trabajo con las juntas de expansión. Por ejemplo: Artículos técnicos y videoteca Guías de instrucciones Videotutoriales técnicos Cursos de formación (en vídeo, presenciales) DESCARGAR INSTALACIÓN Más sobre la instalación de las juntas de expansión laterales en las instrucciones de instalación de Belman Instrucciones de instalación TRABAJO A MEDIDA DE CONFIANZA JUNTAS DE EXPANSIÓN DE INGENIERÍA DESDE 1994 EXPERTOS QUE ENCUENTRAN LA SOLUCIÓN ADECUADA PROYECTOS RECIENTES Y REFERENCIAS Belman desarrolla de forma experta la solución flexible óptima para la absorción de los movimientos en el sistema de tuberías, además de garantizar un funcionamiento sin problemas y soluciones a cualquier problema operativo para los clientes. Mediante la personalización y optimización de una solución flexible, Belman suministra soluciones de juntas de expansión que proporcionan un coste total de propiedad mejorado. Consulte aquí algunos proyectos recientes y referencias. REFERENCIAS ÚLTIMOS PROYECTOS RAZONES PARA ASOCIARSE CON NOSOTROS ALTA CALIDAD SOLUCIONES PERSONALIZADAS DOCUMENTACIÓN ENTREGA A TIEMPO PLAZO DE ENTREGA BREVE RESPUESTA RÁPIDA
