fuelles Clamshell

Los fuelles Clamshell ofrecen una solución muy eficaz cuando se necesita una sustitución rápida y no planificada de los fuelles. Los fuelles Clamshell son juntas de expansión en dos partes que se sueldan entre sí in situ. Pueden instalarse a posteriori cuando los fuelles existentes pierden su capacidad para contener la presión. El propósito de los fuelles Clamshell es ofrecer una solución de reparación muy rápida con la menor interrupción del funcionamiento del sistema de tuberías. El uso de fuelles Clamshell supone siempre un gran ahorro de costes en comparación con el coste de fabricación y montaje de una junta de expansión completamente nueva. Los fuelles Clamshell pueden diseñarse como solución temporal o permanente y como fuelles de juntas de expansión metálicas Clamshell de tamaño superior o del mismo tamaño.

Rango de diseño y alcance de suministro dentro de los fuelles Clamshell

El rango de diseño para Belman y los fuelles Clamshell es el siguiente:

Dimensions

DIMENSIONES:
DN 15-12.000

Pressure

PRESIÓN:
Hasta 150 barg o más si es necesario

Temperature

TEMPERATURA:
-165°C a +1000°C

Materials_bellow_Symbol

MATERIALES:

Aceros inoxidables austeníticos, alta aleación, dúplex, titanio, Hastelloy,
Incoloy, Inconel, Alloy 59

Design_Codes_Symbol

CÓDIGOS DE DISEÑO:

EN 13445, EN 13480, EN 14917
ASME VIII, div.I, ASME B31.3
ASME B31.1, EJMA, AD 2000
y otros bajo pedido

Test and Quality Control

ENSAYOS:

Examen radiográfico (rayos X), ensayo de fugas con helio, prueba de presión, prueba de aire, ensayo de líquidos penetrantes, examen de partículas magnéticas, etc.

FUELLES CLAMSHELL

DE INGENIERÍA

Instalación de fuelles Clamshell

CASO REAL

Los fuelles Clamshell ofrecen una solución muy eficaz cuando se necesita una sustitución rápida y no planificada de los fuelles. El equipo de servicios sobre el terreno de Belman, certificado y con experiencia, ha finalizado recientemente un proyecto en una planta siderúrgica alemana. El proyecto consistió en la instalación de fuelles Clamshell, con dos unidades de tamaño DN 2400 y una de tamaño DN 2500.

PROVEEDOR EXPERIMENTADO Y HOMOLOGADO
REFERENCIAS
SERVICIOS IN SITU (INCL. FUELLES CLAMSHELL)

Shell • SABIC • Nyrstar • Hofor • TOR • Saudi Iron & Steel Company • Ineos •
Rosneft • SSI (Corus) • E.On • ThyssenKrupp • ArcelorMittal • ZAK •

Uniper • Salzgitter • Tereos Syral • Vattenfall • Proviron • Essent/RWE •
Kraftwerk Mehrum •

FUELLES CLAMSHELL

DESCRIPCIÓN TÉCNICA

APLICACIONES

Los fuelles Clamshell se pueden utilizar en todo tipo de tuberías y en cualquier industria, pero se utilizan principalmente en:

  • Centrales eléctricas
  • Refinerías de petróleo
  • Plantas siderúrgicas
  • Plantas químicas

¿QUÉ SON
LOS FUELLES CLAMSHELL?

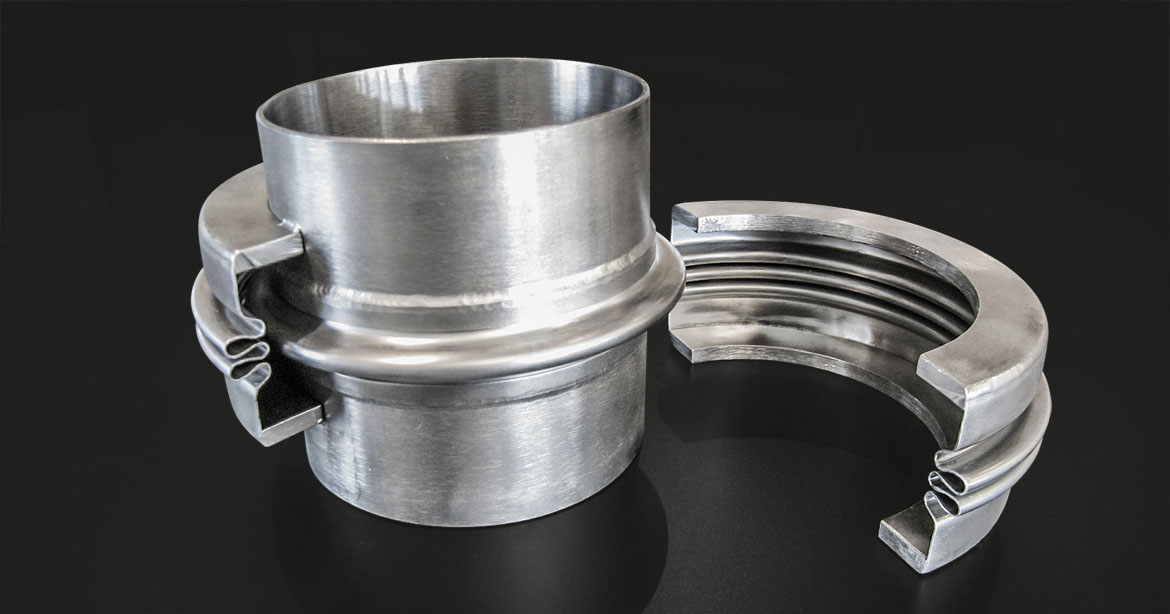

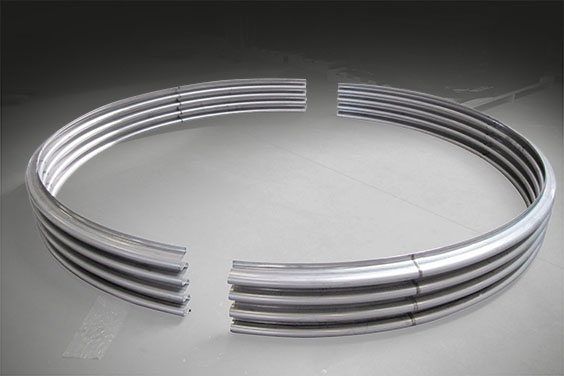

Los fuelles Clamshell son juntas de expansión en dos partes, que se dividen en dos mitades longitudinalmente y luego se colocan en posición y se sueldan juntas in situ. Se colocan encima de la junta de expansión existente.

TIPOS Y DISEÑOS

Los fuelles Clamshell están disponibles en diversos diseños y en formas circulares y rectangulares. Además, los fuelles Clamshell están disponibles en los siguientes dos tipos principales:

Fuelles Clamshell de gran tamaño

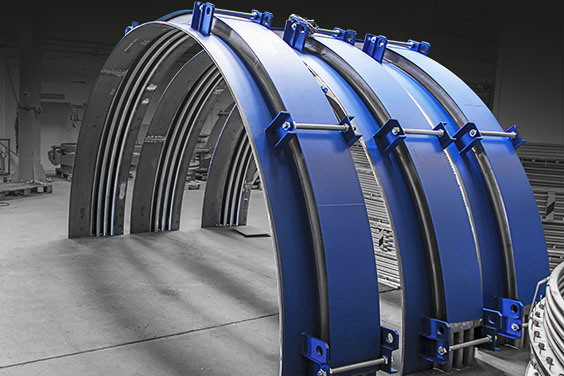

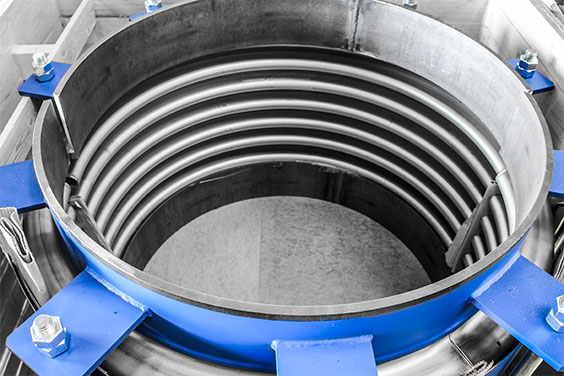

Se montan sobre anillos y se sueldan a la superficie exterior de la tubería o recipiente a presión a cada lado de los fuelles existentes. Estos anillos están dimensionados para que el fuelle Clamshell se instale sobre el fuelle original. El fuelle Clamshell se suelda a los anillos de empaque y la presión se sella finalmente mediante una soldadura a tope longitudinal que une las ondas del fuelle. Siempre que la temperatura del sistema o cualquier fuga del fuelle original no constituya un peligro para la seguridad, el fuelle Clamshell de gran tamaño puede instalarse con el sistema aún en pleno funcionamiento. Esto tiene la ventaja beneficio fundamental de que no se requiere tiempo de inactividad del sistema. Los fuelles originales junto con los manguitos interiores o los materiales aislantes se dejan en su lugar y no se ven afectados directamente por la instalación del fuelle Clamshell. La instalación de un fuelle Clamshell de gran tamaño dará como resultado inevitablemente un aumento de las fuerzas de deflexión de los fuelles con un pequeño aumento en el área efectiva. Este aspecto debe ser tenido en cuenta por el diseñador del sistema como parte del proceso de gestión de cambios y nuestros ingenieros de proyectos estarán encantados de ofrecer información al respecto.

Fuelles Clamshell del mismo tamaño

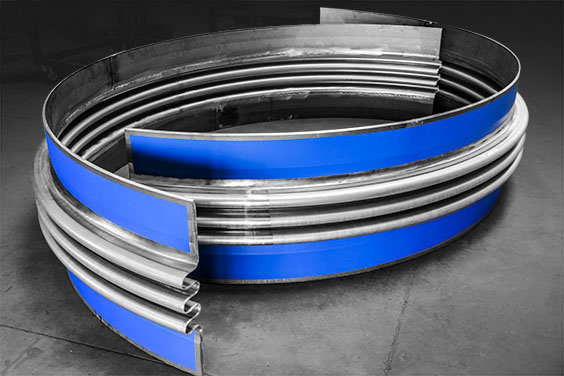

La instalación de fuelles Clamshell del mismo tamaño exige la parada del sistema de tuberías. Los fuelles existentes se retiran del sistema de tuberías o del recipiente a presión y se sustituyen por fuelles nuevos del tamaño adecuado, que se montan directamente en el sistema de tuberías original. Los cuellos de los fuelles se sueldan a la superficie exterior del sistema de tuberías, como en el caso de los fuelles Clamshell de gran tamaño, y las mitades de las ondas se conectan mediante una soldadura a tope longitudinal en cada unión. Los fuelles Clamshell del mismo tamaño se pueden diseñar generalmente de modo que la rigidez y el área efectiva coincidan exactamente o prácticamente con los fuelles originales. Esto no produce ningún cambio o produce cambios insignificantes de las características de rendimiento.
Belman es reconocida por nuestras soluciones personalizadas y por ayudar siempre al cliente a obtener la solución de juntas de expansión exactamente óptima para la aplicación y el proyecto en cuestión.

Belman cuenta con reconocimiento por nuestras soluciones personalizadas y por ayudar siempre al cliente a obtener la solución de juntas de expansión exactamente óptima para la aplicación y el proyecto en cuestión.

¿CÓMO
SE INSTALAN
LOS FUELLES CLAMSHELL?

En esta animación se muestra el aspecto de los fuelles Clamshell y cómo se instalan

CANAL DE YOUTUBE DE BELMAN

En el canal de Youtube de Belman Group encontrará más animaciones sobre cómo los diferentes tipos de juntas de expansión amortiguan los movimientos

VENTAJAS

¿Cuáles son las ventajas del uso de fuelles Clamshell?

Los fuelles Clamshell ofrecen una solución muy eficaz cuando se necesita una sustitución rápida y no planificada de los fuelles. Los fuelles Clamshell son juntas de expansión en dos partes que se sueldan entre sí in situ. Pueden instalarse a posteriori cuando los fuelles existentes pierden su capacidad para contener la presión. El propósito de los fuelles Clamshell es ofrecer una solución de reparación muy rápida con la menor interrupción del funcionamiento del sistema de tuberías. El uso de fuelles Clamshell supone siempre un gran ahorro de costes en comparación con el coste de fabricación y montaje de una junta de expansión completamente nueva. Se pueden diseñar sobredimensionados o del mismo tamaño y para una solución temporal o permanente. Diseñamos y fabricamos este tipo de fuelles hasta el tamaño DN 12.000, utilizando todo tipo de materiales y en formas tanto circulares como rectangulares.

FUELLES CLAMSHELL

ANTES Y DESPUÉS

Antes de la reparación de los fuelles Clamshell

Después de la reparación de los fuelles Clamshell
UNA SOLUCIÓN RÁPIDA Y RENTABLE

PARA LA REPARACIÓN DE FUGAS IMPREVISTAS

CATÁLOGO DE
JUNTAS DE EXPANSIÓN

FOLLETO DE
SERVICIOS IN SITU

EQUIPO DE SERVICIOS IN SITU

La instalación de juntas de expansión metálicas y, en particular, los fuelles Clamshell, requiere profesionales de instalación capacitados y experimentados. En muchos casos, los clientes prefieren que el fabricante lleve a cabo dicho trabajo de instalación para minimizar los riesgos de una instalación incorrecta. En estos casos, nuestro equipo de servicios in situ, formado por soldadores cualificados y certificados, asiste de manera experta a nuestros clientes.

EL EQUIPO DE SERVICIOS IN SITU

EN ACCIÓN

SIEMPRE QUE NECESITE ASISTENCIA
EN CUALQUIER MOMENTO
Y EN CUALQUIER LUGAR

El equipo de servicios in situ de Belman puede acudir rápidamente a sus instalaciones para ayudarle con reparaciones de emergencia e instalaciones Clamshell. Ya lo han hecho muchas veces.

PROVEEDOR EXPERIMENTADO Y HOMOLOGADO
CERTIFICACIONES Y SEGURIDAD

CERTIFICACIONES
Los miembros del equipo de servicios in situ cuenta con amplia experiencia en el trabajo in situ en todo el mundo y en diversas industrias. Disponen de certificación según ASME IX, EN 287 y EN 1418. Además, cuentan con certificación para operar grúas puente y carretillas elevadoras. Los certificados de los soldadores se pueden suministrar bajo pedido como parte de la documentación de soldadura.

PERMISOS
Nuestro equipo de servicios in situ ha completado muchos cursos obligatorios y posee las certificaciones y homologaciones necesarias. También están preparados para realizar otros cursos relevantes de acuerdo con los requisitos de los clientes.

SEGURIDAD
Los miembros del equipo de mantenimiento in situ asisten a cursos de primeros auxilios y, debido a las demandas de proyectos anteriores, han asistido a varios cursos de seguridad adicionales, lo que les ayuda a cumplir fácilmente con los requisitos de seguridad exigidos por los clientes.

VESTUARIO RESISTENTE A LAS LLAMAS
Todas las prendas que llevan los miembros del equipo de servicios in situ emplean materiales ignífugos/antiestáticos especialmente diseñados para tal fin y conformes a las normas pertinentes: EN 1149-5, EN 11611, EN 11612 y EN 61482-1.
