Caso real

FUELLES CLAMSHELL
INSTRUCCIONES

Planta siderúrgica

Alemania

AD 2000

Los fuelles Clamshell ofrecen una solución muy eficaz cuando se necesita una sustitución rápida y no planificada de los fuelles. El equipo de servicios sobre el terreno de Belman, certificado y con experiencia, ha finalizado recientemente un proyecto en una planta siderúrgica alemana. El proyecto consistió en la instalación de fuelles Clamshell, con dos unidades de tamaño DN 2400 y una de tamaño DN 2500.



Ventajas de los fuelles Clamshell
Los fuelles Clamshell ofrecen una solución muy eficaz cuando se necesita una sustitución rápida y no planificada de los fuelles. Los fuelles Clamshell son juntas de expansión de dos piezas que se sueldan entre sí in situ. Pueden introducirse retrospectivamente cuando los fuelles existentes pierden su capacidad para contener la presión. El propósito de los fuelles Clamshell es ofrecer una solución de reparación muy rápida con la menor interrupción del funcionamiento del sistema de tuberías. El uso de fuelles Clamshell produce invariablemente un gran ahorro en costes en comparación con el coste de fabricación y montaje de una junta de expansión completamente nueva. Se pueden diseñar sobredimensionados o del mismo tamaño y para una solución temporal o permanente. Diseñamos y fabricamos este tipo de fuelles hasta el tamaño DN 12.000, utilizando todo tipo de materiales y en formas tanto circulares como rectangulares.



Los fuelles Clamshell de mayor tamaño frente a los fuelles Clamshell del mismo tamaño
De mayor tamaño

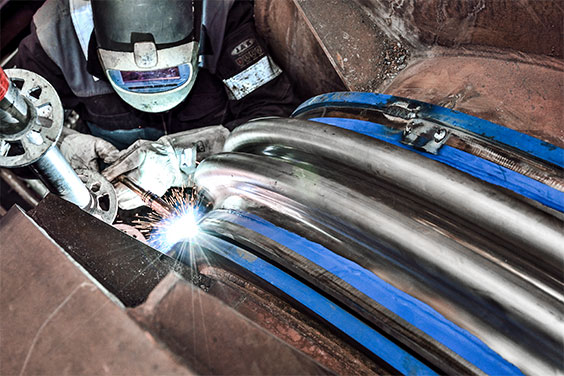

Se montan en anillos de empaque y se sueldan a la superficie exterior de la tubería o recipiente a presión a cada lado de los fuelles existentes. Estos anillos están dimensionados para que el fuelle Clamshell se instale sobre el fuelle original. El fuelle Clamshell se suelda a los anillos de empaque y la presión se sella finalmente mediante una soldadura a tope longitudinal que une las circunvoluciones del fuelle. Siempre que la temperatura del sistema o cualquier fuga del fuelle original no constituya un peligro para la seguridad, el fuelle Clamshell de mayor tamaño puede instalarse con el sistema aún en pleno funcionamiento. Esto tiene la ventaja beneficio fundamental de que no se requiere tiempo de inactividad del sistema. Los fuelles originales junto con los manguitos interiores o los materiales aislantes se dejan en su lugar y no se ven afectados directamente por la instalación del fuelle Clamshell. La instalación de un fuelle Clamshell de mayor tamaño dará como resultado inevitablemente un aumento de las fuerzas de deflexión de los fuelles con un pequeño aumento en el área efectiva. Este aspecto debe ser tenido en cuenta por el diseñador del sistema como parte del proceso de gestión de cambios y nuestros ingenieros de proyectos estarán encantados de ofrecer información al respecto.



Del mismo tamaño
La instalación de fuelles Clamshell del mismo tamaño exige la parada del sistema de tuberías. Los fuelles existentes se retiran del sistema de tuberías o del recipiente a presión y se sustituyen por fuelles nuevos del tamaño adecuado, que se montan directamente en el sistema de tuberías original. Las tangentes de los fuelles se sueldan a la superficie exterior del sistema de tuberías, como en el caso de los fuelles Clamshell de mayor tamaño, y las mitades de las ondas se conectan mediante una soldadura a tope longitudinal en cada unión. Los fuelles Clamshell del mismo tamaño se pueden diseñar generalmente de modo que la rigidez y el área efectiva coincidan exacta o prácticamente con los fuelles originales. Esto no produce ningún cambio o produce cambios insignificantes de las características de rendimiento.



Instalación in situ de fuelles Clamshell

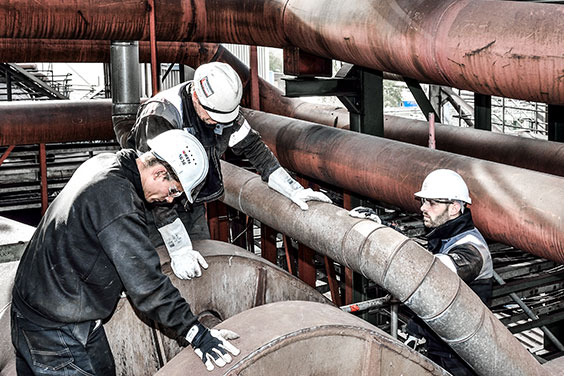

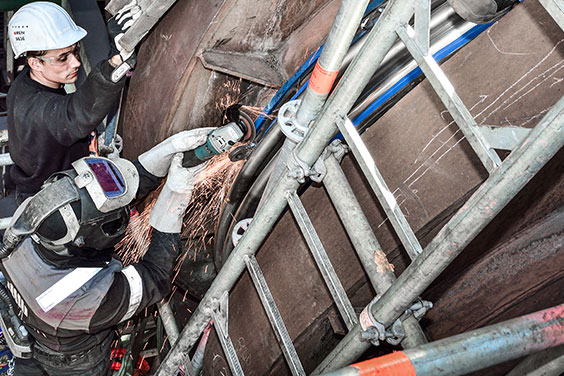

La instalación de juntas de expansión metálicas y, en particular, los fuelles Clamshell, requiere profesionales de instalación capacitados y experimentados. En muchos casos, los clientes prefieren que el fabricante lleve a cabo dicho trabajo de instalación para minimizar los riesgos de una instalación incorrecta. En tales casos, nuestro equipo de mantenimiento in situ, formado por soldadores cualificados y certificados, asiste de manera experta a nuestros clientes. Belman tiene mucha experiencia y, a lo largo de los años, ha instalado multitud de fuelles Clamshell en plantas siderúrgicas, refinerías de petróleo y plantas químicas.

CARACTERÍSTICAS DE DISEÑO

Los fuelles Clamshell instalados en una planta siderúrgica tienen los siguientes parámetros de diseño:
Dimensiones: DN 2400, DN 2500 • Longitud de instalación: 400, 650 mm • Presión de diseño: 3,5 barg • Temperatura de diseño: 240 °C • AX: Hasta +/-22 mm • Fuelle: 1.4571 • Anillos de montaje: 1.0425

BENEFICIOS PARA EL CLIENTE

  • Una solución correctora muy rápida que altera lo menos posible el funcionamiento del sistema de tuberías
  • Tiempo de inactividad reducido
  • Solución para garantizar un funcionamiento continuado fiable y sin problemas
  • Aprovechamiento del considerable conocimiento de un fabricante de juntas de expansión con experiencia
  • Ayuda de un equipo de servicios in situ certificado y con gran experiencia
INFORMACIÓN RELACIONADA

INFORMACIÓN TÉCNICA

  • La información técnica sobre los fuelles tipo clamshell está disponible en el catálogo de juntas de expansión
    página 381
  • Visualice la instalación de fuelles tipo clamshell en la animación del
    canal de YouTube del grupo Belman
