LAS MEJORES

JUNTAS DE EXPANSIÓN DE GOMA

Con el fin de ofrecer una gama completa de productos a nuestros clientes, Belman también diseña y suministra juntas de expansión de goma. Dado que nuestra principal capacidad es el diseño y la fabricación de juntas de expansión de acero, hemos formado colaboraciones estrechas con fabricantes de juntas de expansión de goma experimentados y cualificados. Esto garantiza que nuestros clientes obtendrán los mismos beneficios de nuestras juntas de expansión de goma que de nuestras juntas de expansión metálicas. Una junta de expansión de goma es una unidad flexible que se fabrica con elastómeros naturales o sintéticos o fluoroplásticos y, si es necesario, se añade un refuerzo del fuelle (acero, nylon o aramida). Las juntas de expansión de goma son la solución perfecta para que los sistemas de tuberías amortigüen movimientos, vibraciones o ruidos, lo que da como resultado una vida útil significativamente prolongada de las tuberías y los equipos conectados.



Rango de diseño con las juntas de expansión de goma

Manteniéndonos fieles a nuestras capacidades principales, aparte de un gran programa de productos estándar, también podemos proporcionar soluciones personalizadas dentro de las juntas de expansión de goma. Como siempre, damos la bienvenida a las tareas desafiantes, y entregaremos la solución más eficaz desde la perspectiva operativa y económica. Las juntas de expansión de goma de Belman se pueden diseñar dentro del siguiente rango:

Dimensions

DIMENSIONES:
Hasta DN 5000

Pressure

PRESIÓN:
Hasta 25 Barg / 362 psi

Temperature

TEMPERATURA:
Hasta +130 °C

Materials_bellow_Symbol

MATERIALES:

EPDM, Perbunan® NBR, Hypalon
CSM, butilo IIR, Viton®, SI, ECO,
Cloropreno CR.

Test and Quality Control

ENSAYOS:

Prueba visual, prueba de presión
o según las
especificaciones del cliente

Test and Quality Control

CERTIFICACIONES:

Bureau Veritas, Lloyd’s Register,
DNV, China Class Societies
y otras bajo pedido

JUNTA DE EXPANSIÓN DE GOMA

GAMA DE PRODUCTOS

SOLUCIONES
PERSONALIZADAS

OBTENGA EL
FOLLETO DE
PRODUCTOS

OBTENGA LAS
INSTRUCCIONES DE
INSTALACIÓN

PERSONALIZACIÓN

JUNTAS DE EXPANSIÓN DE GOMA

JUNTAS DE EXPANSIÓN DE GOMA

DESCRIPCIÓN TÉCNICA

APLICACIONES

Las juntas de expansión de goma se utilizan en una gran variedad de industrias y aplicaciones, como:

APLICACIONES
  • Centrales eléctricas
  • Plantas desalinizadoras
  • Plantas de tratamiento agua
  • Sistemas de alcantarillado
  • Petróleo y gas
  • Plantas químicas
  • Plantas de papel y celulosa
  • Buques
  • Plantas de procesamiento de alimentos y bebidas



En estas plantas, se instalan juntas de expansión de goma en: sistemas de refrigeración, bombas, calefacción, ventilación, aire acondicionado, sistemas de tuberías, sistemas de tuberías sanitarias, etc.

MEDIOS
  • Agua caliente
  • Agua fría
  • Aguas residuales
  • Aire comprimido
  • Agua de refrigeración
  • Agua de mar
  • Gas (escape) (hasta 180 ºC)
  • Ácido
  • Lixiviación
  • Petróleo
  • Algunos medios oleosos

MOVIMIENTOS

Las juntas de expansión de goma absorben los siguientes movimientos en un plano único o en varios planos:

AXIAL (-)

AXIAL (+)

LATERAL (+/-)

ANGULAR (+/-)

ESTRUCTURA

Las juntas de expansión de goma de Belman se diseñan y fabrican de acuerdo con las necesidades de la aplicación y según las especificaciones del cliente. Si el cliente lo requiere, Belman puede realizar el diseño de acuerdo con cualquier código de diseño especificado. El diseño y la construcción de la junta de expansión de goma se basan en la aplicación, el entorno y los medios, y, por lo tanto, teniendo en cuenta lo siguiente: la resistencia química de las capas internas, las condiciones atmosféricas, la resistencia al ozono y a la radiación UV de las capas externas, la resistencia a la temperatura y la presión y la capacidad de amortiguación de los movimientos.

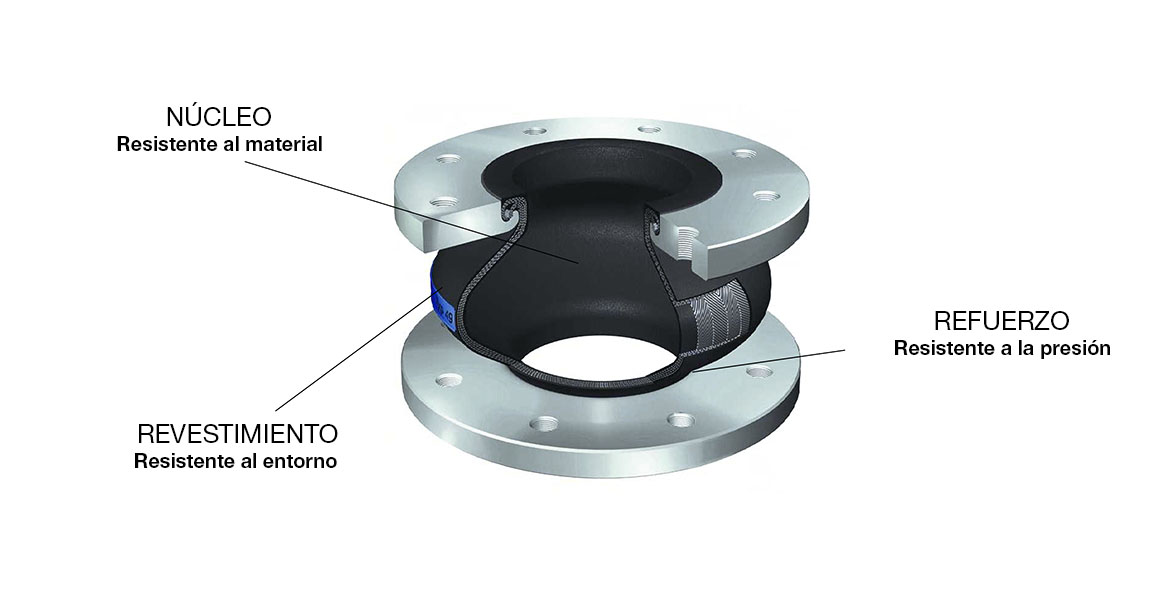

Las juntas de expansión de goma están formadas por una capa exterior y una capa interior de resistencia media y, después, un refuerzo resistente a la presión. Dependiendo de los datos de diseño, se pueden aplicar otros accesorios como anillos de soporte de vacío, camisa interior, tirantes, cardanes, etc.

VENTAJAS

¿Cuáles son las ventajas del uso de juntas de expansión de goma?

  • Solución óptima para espacios reducidos, y al mismo tiempo capaz de amortiguar grandes movimientos gracias a los fuelles flexibles
  • Amortiguan movimientos axiales, laterales y angulares
  • Resistencia a la temperatura
  • Resistencia a las sustancias químicas
  • Resistencia a la corrosión
  • Reducción de los golpes de ariete
  • Seguras, fiables y duraderas
  • Libres de mantenimiento
  • Optimización de la gestión de la flexibilidad y la presión
  • Índices de elasticidad bajos
  • A prueba de vacío y presión
  • Pueden adaptarse a la desalineación de las líneas
  • Efectos de insonorización
JUNTAS DE EXPANSIÓN DE GOMA
INSTALADAs

CALIDAD Y ENSAYOS

Belman es conocido por sus productos de alta calidad y, por lo tanto, nuestro control de calidad es una parte fundamental de nuestro negocio. Todos los procesos durante la producción diseñados por los ingenieros de calidad de Belman se siguen e implementan rigurosamente de acuerdo con nuestros procedimientos e instrucciones y son cuidadosamente inspeccionados por los inspectores de calidad de Belman. Todos los controles e inspecciones se realizan de acuerdo con los estrictos procedimientos de control de calidad de Belman, que forman parte del sistema de gestión de calidad Belman ISO 9001 aprobado por DNV.



ITP y ensayos
El plan de inspección y prueba generado por el sistema de gestión de calidad garantiza que cada paso de la fabricación tenga los puntos de inspección adecuados, como los puntos de retención y testigo.

Basándose en el código de fabricación, las especificaciones del proyecto, la aplicación, los medios y las eventuales reglas de clasificación de buques, Belman realiza una gran variedad de ensayos de calidad, incluidos ensayos destructivos y no destructivos y pruebas de calidad. Todos los ensayos pueden ser presenciados por terceros según los requisitos del cliente y la clasificación.

  • Ensayos destructivos: por ejemplo, la prueba de ciclo de vida y el ensayo de rotura para validar el diseño, como en el caso de los buques o las plataformas marinas
  • Ensayos no destructivos como la prueba visual, el ensayo de líquidos penetrantes, el examen radiográfico, el ensayo magnético, la inspección por ultrasonido, el ensayo de dureza o la PMI para todas las aplicaciones
  • Ensayos de comprobación: prueba de estanqueidad con aire, prueba de estanqueidad con helio, prueba de presión hidrostática para todas las aplicaciones.
PROVEEDOR EXPERIMENTADO Y HOMOLOGADO
REFERENCIAS
JUNTAS DE EXPANSIÓN DE GOMA

Equinor (Statoil) • Ørsted • PKN Orlen • National Power • Vietnam Oil And Gas Group (Petrovietnam) • Chevron • Ministry of Energy and Water (MEW) • Korea East-West Power (Korea Electric Power Corporation) • Shell • Copenhagen Infrastructure Partners (CIP) • DOW •

Conoco Phillips • ADWEA • RTCC • Saline water conversion corporation(SWCC) • Hitachi • The National Company for Infrastructure • Fauji Fertilzer Company Ltd • Lundin Energy • BP • Abu Dhabi Transmission and Despatch Company (Transco) • Coppex S.p.A

PREGUNTAS FRECUENTES SOBRE LAS JUNTAS DE EXPANSIÓN DE GOMA

¿Cuándo debe seleccionarse una junta de expansión de goma?

Las juntas de expansión de goma son preferibles a las juntas de expansión metálicas en caso de bajas temperaturas, medios no agresivos y cuando es necesario reducir el ruido y las vibraciones que se producen en el sistema de tuberías.

¿Cuáles son los fallos típicos de las juntas de expansión de goma?

Los fallos típicos de las juntas de expansión de goma son los siguientes:

Par de apriete excesivo
Contrabridas incorrectas
Grietas en el refuerzo por sobreesfuerzo
Montaje con herramientas afiladas
Desecación por altas temperaturas
(>110 °C) y medios gaseosos (p. ej., aire)
Incompatibilidad de la goma con el medio
Torsión (escurrimiento)
Uso para aplicaciones de vacío
sin anillo de soporte

¿Qué información es necesaria para diseñar una junta de expansión de goma?

Para diseñar una juntas de expansión de goma, Belman necesita saber lo siguiente:

  • Diámetro nominal / conexión
  • Presión (de trabajo / de diseño)
  • Medio
  • Temperatura (de trabajo / de diseño)
  • Movimiento necesario
  • Caudal / velocidad de flujo
  • Tipo de planta/motor/máquina (si es necesario, marcado CE)
  • Con/sin inspección de terceros (TÜV, GL, LR, etc.)
