LOS MEJORES

FUELLES DE PARQUE DE DEPÓSITOS DE SU CLASE

Ofrecemos una amplia gama de juntas de expansión de acero inoxidable para aplicaciones de parque de depósitos. Los fuelles de parque de depósitos están concebidos como una conexión flexible entre los depósitos de almacenamiento y los colectores que amortiguan los movimientos debidos al asentamiento del depósito.

Diseño altamente personalizado
Los fuelles de parque de depósitos se parecen a las juntas de expansión estándar, pero están especialmente diseñados para esta aplicación en concreto, que requiere una alta fiabilidad durante toda la vida útil del depósito de almacenamiento.



Rango de diseño y alcance de suministro dentro de los fuelles de parque de depósitos

El rango de diseño para Belman y los fuelles de parque de depósitos es el siguiente:

Dimensions

DIMENSIONES:
DN 80 (3”) – 600 (24”)

Pressure

PRESIÓN:
Adecuados para 19,5 barg a 100 °C

Temperature

TEMPERATURA:
Adecuados para 19,5 barg a 100 °C

Materials_bellow_Symbol

MATERIALES:
Elementos de fuelle y manguito interior: Incoloy 825
Componentes de acero, como bridas, extremos de las tuberías y tubos intermedios: materiales ASME como A105, A106 Gr.B.

Design_Codes_Symbol

CÓDIGOS DE DISEÑO:
EN 13445, EN 13480, EN 14917
ASME VIII, div.I, ASME B31.3
ASME B31.1, EJMA, AD 2000
y otros bajo pedido

Test and Quality Control

ENSAYOS:
Examen radiográfico (rayos X), ensayo de fugas con helio, prueba de presión, prueba de aire, ensayo de líquidos penetrantes, examen de partículas magnéticas, etc.

FUELLES DE PARQUE DE DEPÓSITOS
DE INGENIERÍA

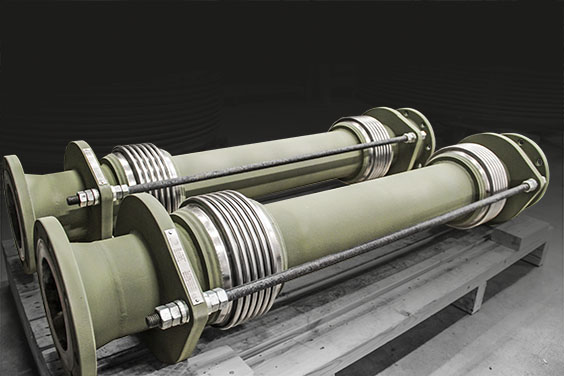

Tank farm bellows

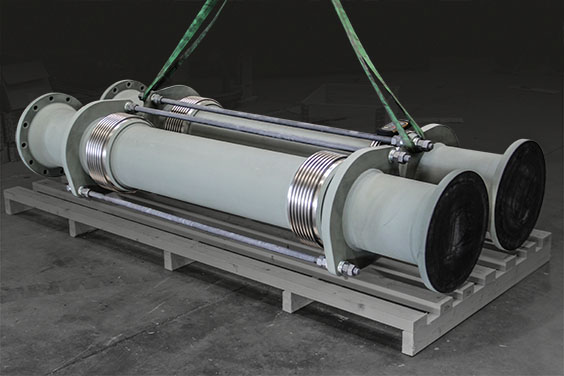

Tank farm expansion bellows

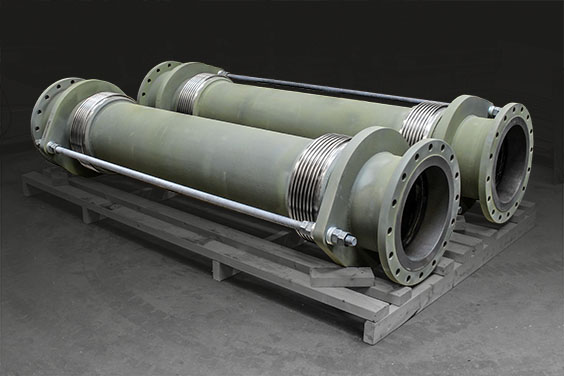

Tank farm bellows

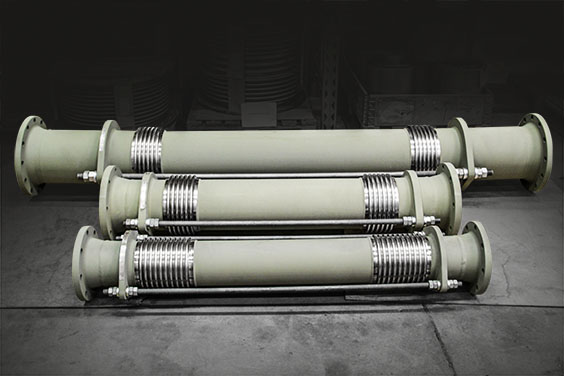

Tank farm expansion joints
LOS FUELLES DE PARQUE DE DEPÓSITOS FUERON LA SOLUCIÓN

CASO REAL

Una refinería del norte de Europa deseaba reducir los vertidos no deseados y buscaba una conexión flexible más fiable entre sus depósitos de almacenamiento y colectores. Belman sugirió una solución muy especial y la refinería de petróleo obtuvo grandes ventajas al cambiar los acoplamientos VJ por fuelles de parque de depósitos.
PROVEEDOR EXPERIMENTADO Y HOMOLOGADO
REFERENCIAS
PETRÓLEO Y GAS

Total Fina Elf • BP • OMV • Gunvor Petroleum (Prev. Kuwait Petroleum
Europoort B.v (Q8)) • Shell • Statoil • Rosneft • Enap • TOR • MOL • Chevron • Eni • Murco Petroleum Limited • Linde Ag • Qapco • Lukoil • Preem • Total • PKN Orlen • Saudi Aramco • KNPZ • Maersk Oil • Tatneft

Ceylon Petroluem • Termo Petroleo • Repsol • Equinor (Statoil) • Novatek • Valero • China National Petroleum Corporation (CNPC) • Ineos • National Refinery • Valero • GE Oil & Gas • ExxonMobil • Sinopec • Petrogal • NOV • Ruhr Oel •

FUELLES DE PARQUE DE DEPÓSITOS

DESCRIPCIÓN TÉCNICA

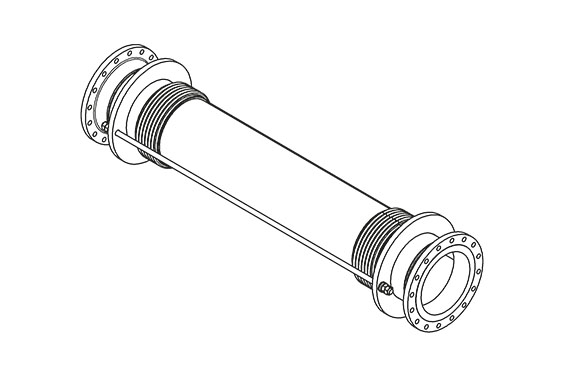

3D drawing tank farm bellow

TIPOS Y DISEÑOS

Soluciones personalizadas
El diámetro, la longitud de instalación y los criterios de diseño de los fuelles de parque de depósitos se pueden cambiar a petición del cliente y están disponibles en todos los tamaños hasta DN 12.000, todos los diseños y todos los materiales.

Solución estándar

  • Dimensiones: DN 80 (3”) – 600 (24”)
  • Longitud integrada: Longitudes de instalación estándar de 1500 mm, 2600 mm o 3200 mm
  • Movimiento/asentamiento: Absorben movimientos laterales / asentamientos del depósito de 200 mm
  • Presión/temperatura de diseño: Aptos para 19,5 barg a 100 °C
  • Materiales: Elementos de fuelle y manguito interior de Incoloy 825, que ofrece una excelente resistencia a la corrosión.
    Los componentes de acero, como las bridas, los extremos de las tuberías y los tubos intermedios están hechos de materiales ASME como A105, A106 Gr.B.
    Todos los componentes de acero al carbono se suministrarán con un sistema de revestimiento multicapa estándar, apto para la instalación en exteriores o un sistema de revestimiento especificado por el proyecto/cliente.
  • Vida útil: 20 años como estándar, aunque esto depende naturalmente de los parámetros de operación exactos y las especificaciones de diseño

MATERIALES Y SISTEMA DE REVESTIMIENTO

Materiales
Elementos de fuelle y manguito interior de Incoloy 825, que ofrece una excelente resistencia a la corrosión.
Los componentes de acero, como las bridas, los extremos de las tuberías y los tubos intermedios están hechos de materiales ASME como A105, A106 Gr.B.

Sistema de revestimiento
Todos los componentes de acero al carbono se suministrarán con un sistema de revestimiento multicapa estándar, apto para la instalación en exteriores o un sistema de revestimiento especificado por el proyecto/cliente.

VALOR AÑADIDO CON FUELLES DE PARQUE DE DEPÓSITOS

Los fuelles de parque de depósitos proporcionan:

  • Una alternativa fiable a los acoplamientos VJ
  • Menor posibilidad de vertidos indeseados
  • Absorben grandes movimientos, tanto laterales como angulares
  • Vida útil prolongada
  • Sustitución sencilla con bridas y la longitud integrada se puede personalizar
  • Garantizan un orificio totalmente limpio y sin perturbaciones en el flujo del medio gracias al manguito interior integrado y especialmente diseñado

OBTENGA EL
FOLLETO

catalogue expansion joints from Belman

OBTENGA EL
CATÁLOGO

CALIDAD Y ENSAYOS

LOS FUELLES DE PARQUE DE DEPÓSITOS DE BELMAN TIENEN GARANTÍA DE CALIDAD

Los fuelles de parque de depósitos cumplen con los requisitos de PED/CE. Si es necesario, los fuelles de depósitos se pueden diseñar y calcular de acuerdo con EJMA, ASME, EN y AD2000.

Los fuelles de parque de depósitos se entregan con libro de fabricación, declaración de conformidad (DOC) y guía del usuario. Como se ha llevado a cabo una NDE completa en nuestro taller, no se requieren ensayos adicionales in situ y los fuelles de parque de depósitos están listos para instalar.



Certificaciones de calidad
Contamos con todas las certificaciones y homologaciones de tipo necesarias para el suministro a las industrias del petróleo y el gas, como EN ISO 9001, PED, EN 3834-2, AD2000 y homologaciones de tipo de Bureau Veritas, Lloyd’s Register y DNV-GL. Estamos familiarizados con el trabajo con códigos y estándares de diseño aplicados, tales como PED, NORSOK, ASME, EJMA, etc.



Experiencia
Como a menudo participamos en proyectos en los que las juntas de expansión son parte de una aplicación crítica, comprendemos la importancia de la documentación justificativa. En primer lugar, se estudian las especificaciones proporcionadas y se inicia un diálogo estrecho con el cliente. A continuación, elaboramos el presupuesto detallado, los cálculos justificativos, complementados con un extenso control de calidad y procedimientos de ensayo como parte de la documentación del proyecto. Además, está la inspección de consumibles de soldadura, materiales y una auditoría de subsuministros, ensayo, documentación e inspección final.

HEMOS DISEÑADO

JUNTAS DE EXPANSIÓN DESDE 1994

Esto nos permite encontrar la solución óptima para su sistema de tuberías.

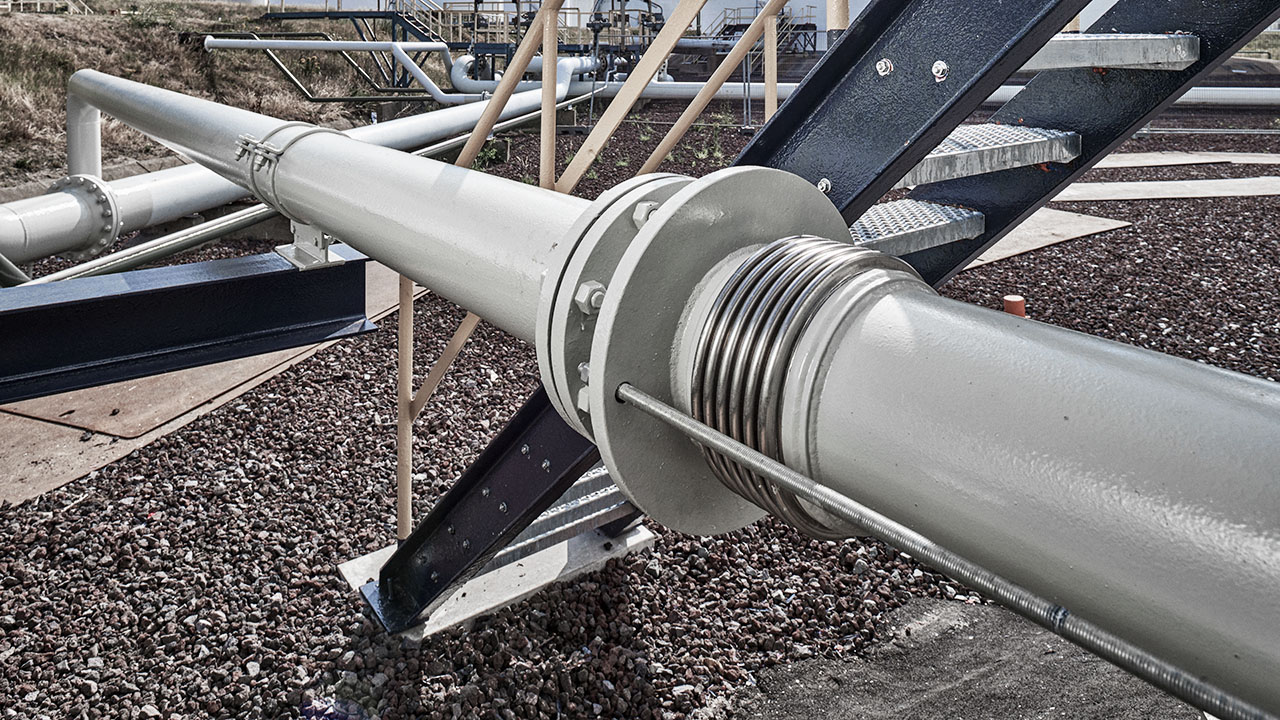

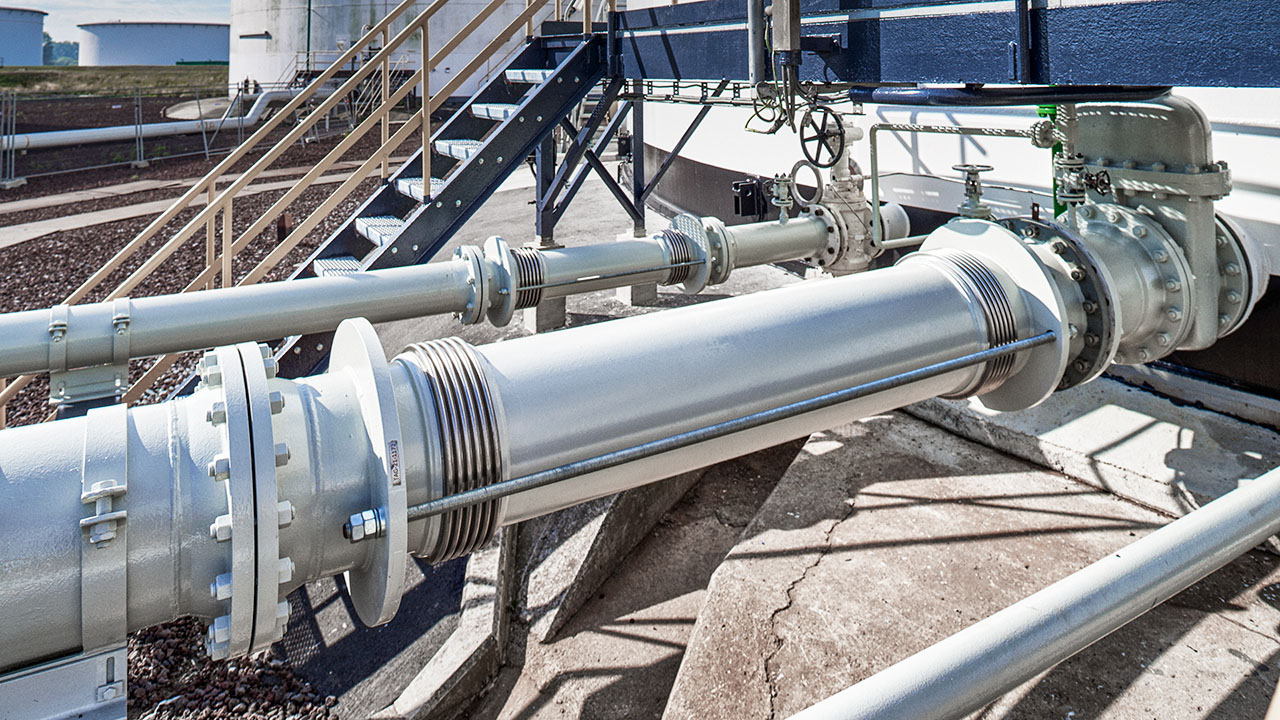

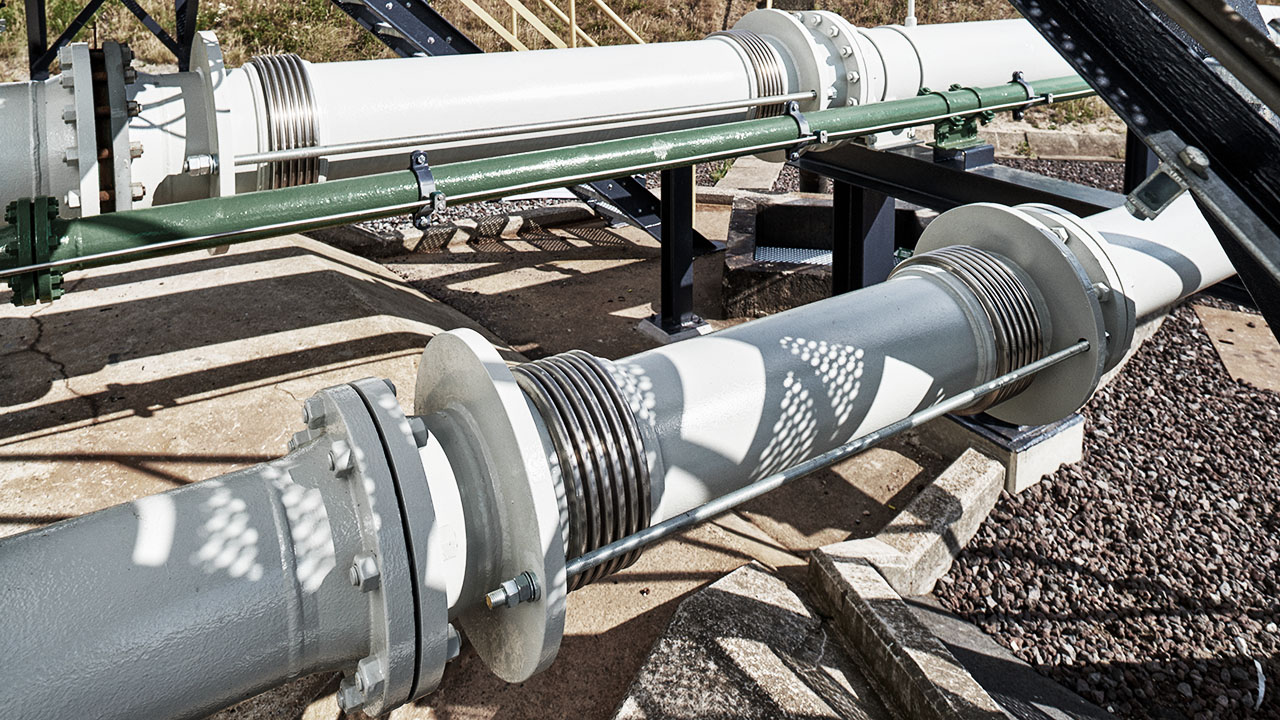

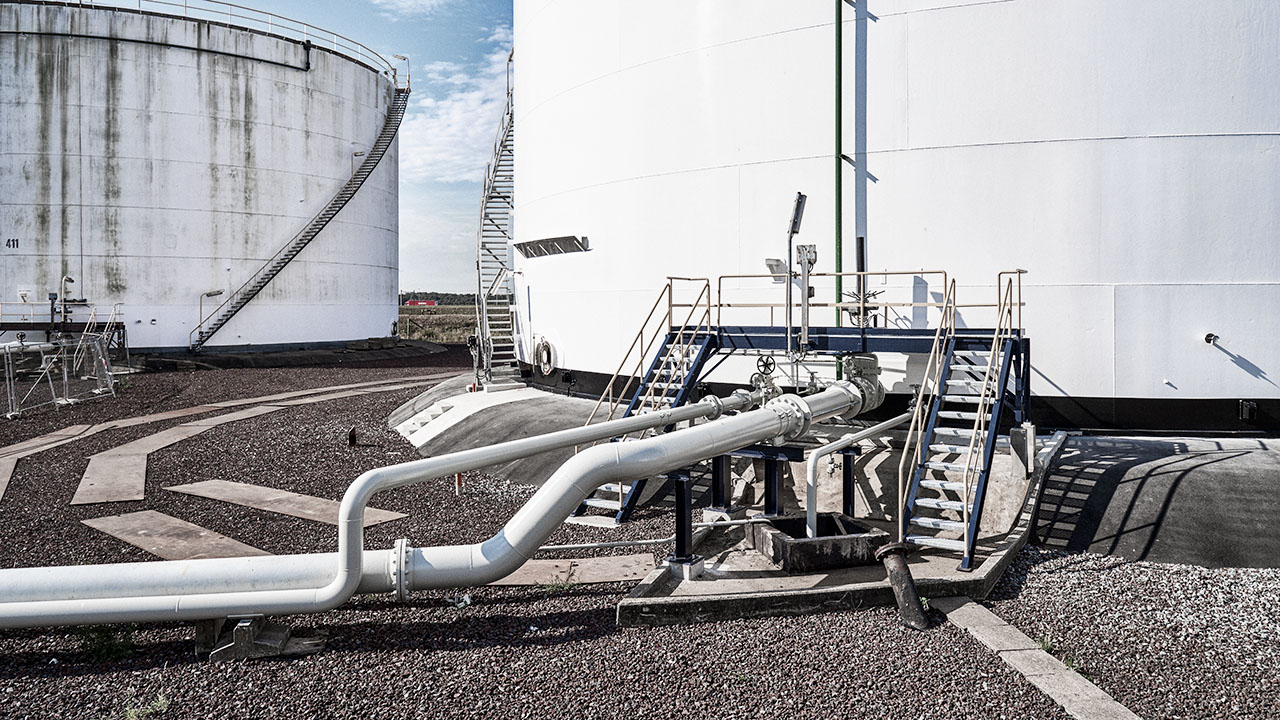

FUELLES DE PARQUE DE DEPÓSITOS

INSTALADOS
