REDUCCIÓN DE CARGAS
EN EQUIPOS CRÍTICOS MEDIANTE JUNTAS DE EXPANSIÓN
EN UNA PLANTA DE INVESTIGACIÓN
Planta de investigación
Suecia
EN14917
Belman diseñó y fabricó ocho juntas de expansión de alta precisión para una planta de investigación multinacional en Suecia, específicamente para su instalación en la Unidad de Respuesta Hidrológica (HRU) y una unidad de filtrado. Dado que el reactor funciona con gas helio como medio, garantizar una hermeticidad excepcional era un requisito fundamental para mantener la integridad y el rendimiento del sistema.
EL PROBLEMA DEL CLIENTE
En su Unidad de Respuesta Hidrológica (HRU), el sistema de tuberías del cliente presentaba un bucle sin juntas de expansión, lo que provocaba que se transfirieran cargas elevadas a la HRU. Esto daba lugar a un mantenimiento excesivo y costoso, lo que afectaba a la eficiencia del sistema. El cliente se puso en contacto con Belman a través de nuestro socio de confianza para discutir posibles soluciones con las aportaciones de un experto altamente experimentado en juntas de expansión para resolver este problema y lograr un funcionamiento más fiable y duradero.
LA SOLUCIÓN DE BELMAN:diseño optimizado de las tuberías mediante el uso de juntas de expansión para reducir las cargas y aumentar la flexibilidad
En general, un bucle con juntas de expansión es más flexible y transfiere significativamente menos fuerza mecánica que uno sin ellas. Para ayudar al cliente a desarrollar una solución duradera que incorporase juntas de expansión para cumplir con los requisitos de bajos índices de elasticidad y la eliminación de fuerzas de reacción, además de ofrecer una solución compacta debido a las limitaciones de espacio, Belman participó en varios debates en profundidad sobre múltiples escenarios con el cliente. A través de una evaluación integral de diferentes diseños de tuberías y configuraciones de juntas de expansión, Belman trabajó estrechamente con el cliente para identificar la forma más eficaz de reducir las cargas de reacción en la HRU y los filtros. El cliente le mostró a Belman varios escenarios de diseños de tuberías con juntas de expansión. Estas propuestas fueron analizadas y evaluadas exhaustivamente durante las reuniones con la participación de expertos del cliente, nuestro socio y Belman, centrándose en comparar y evaluar factores de rendimiento clave como la fuerza de reacción radiales, las fuerzas de reacción axiales, los momentos de flexión y los momentos de torsión.

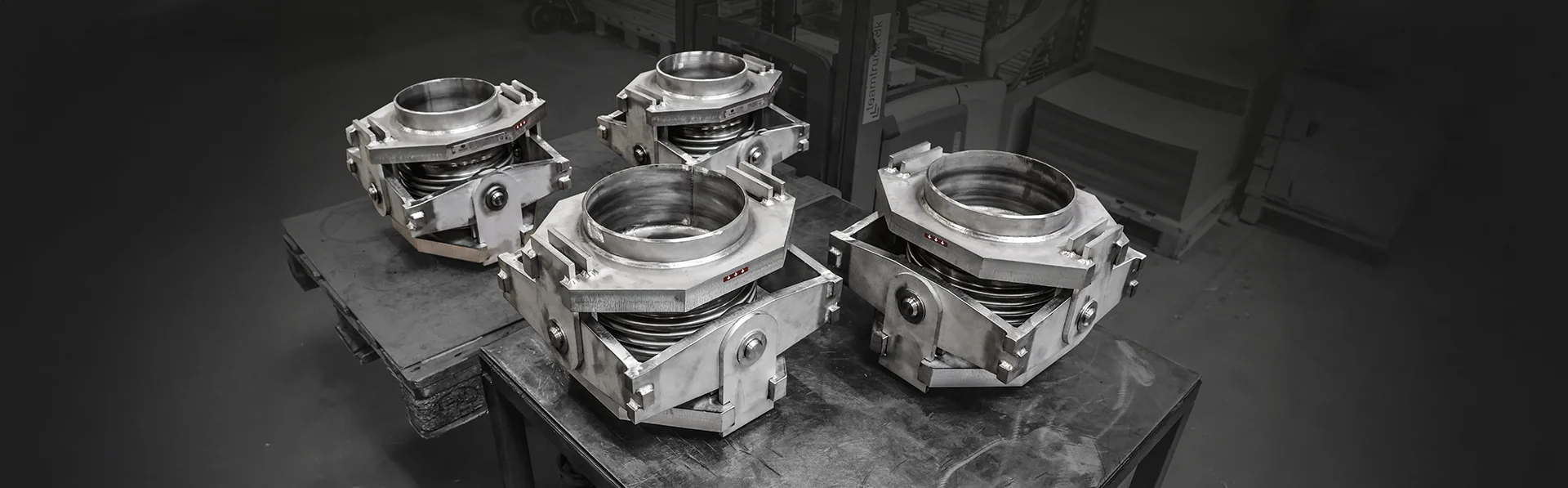

Tras una cuidadosa comparación y evaluación, el cliente y Belman seleccionaron juntos la mejor y más duradera solución para la aplicación: una que proporcionara los índices de elasticidad más bajos posibles y sin fuerzas de reacción inducidas por la presión. El diseño final incluyó cuatro fuelles de expansión de cardán diseñados con precisión para absorber los movimientos angulares generados por el diseño de las tuberías en la HRU, junto con cuatro juntas de expansión atirantadas para absorber el movimiento axial y los movimientos laterales generados por el sistema de tuberías en los filtros. Al implementar esta combinación de juntas de expansión en el diseño de tuberías seleccionado, el cliente logró una solución segura, duradera y eficiente en mantenimiento, reduciendo significativamente el riesgo de mantenimiento inesperado e interrupciones operativas
Apoyo extraordinario de I+D
Dado que el sistema de cardán de las juntas de expansión angulares soporta parcialmente el sistema de tuberías, se realizaron cálculos adicionales sobre las cargas externas. El equipo de I+D de Belman diseñó refuerzos del sistema de cardán en las juntas de expansión para asegurar que pudieran soportar las cargas aplicadas. Para ayudar al cliente con una integración precisa, se proporcionaron de manera extraordinaria archivos .stp, lo que permitió al cliente introducir los diseños de juntas de expansión en su software de diseño de tuberías y verificar posibles colisiones en el espacio limitado disponible. El análisis Rohr2 realizado por el cliente fue luego enviado a Belman para una revisión exhaustiva, a fin de asegurar que el diseño de tuberías seleccionado y la solución de juntas de expansión estuvieran alineados
Belman: reconocidos por su asesoramiento experto y ayuda a institutos de investigación y universidades
Belman es un socio fiable para institutos de investigación y universidades, y ofrece orientaciones expertas y juntas de expansión diseñadas a medida para proyectos avanzados de investigación y desarrollo. Con décadas de experiencia en ingeniería, Belman es capaz de aprovechar su profundo conocimiento técnico en juntas de expansión en beneficio de estos entornos de alta precisión, independientemente de si el proyecto trata sobre producción de hidrógeno y captura de CO2, cohetes espaciales construidos por estudiantes, una fuente de espalación o cualquier otro proyecto científico. De este modo, Belman sigue contribuyendo a los avances en ingeniería de vanguardia, ayudando a dar forma al futuro de la tecnología industrial.
CARACTERÍSTICAS DE DISEÑO
Parámetros de diseño de las juntas de expansión utilizadas para reducir las cargas en equipos críticos:
Tipo: Juntas de expansión de cardán • Cantidad: 2 uds. • Dimensiones: DN 250 • Longitud de instalación: 350 mm • Medio: Gas helio • Presión de diseño: 12 barg • Temperatura de diseño: 300 °C • AN: +/-5° • Fuelles: 1.4571 (AISI 316Ti) • Bridas y extremos de las tuberías: 1.4404 (AISI 316L) • Camisas interiores: 1.4404 (AISI 316L) • Código de diseño: EN 14917
Tipo: Juntas de expansión atirantadas • Cantidad: 4 uds. • Dimensiones: DN 250 • Longitud de instalación: 650 mm • Medio: Gas helio • Presión de diseño: 12 barg • Temperatura de diseño: 300 °C • AX: +/-5 mm • LA: +/-20 mm • Fuelles: 1.4571 (AISI 316Ti) • Bridas y extremos de las tuberías: 1.4404 (AISI 316L) • Camisas interiores: 1.4404 (AISI 316L) • Código de diseño: EN 14917
BENEFICIOS PARA EL CLIENTE
- Reducción significativa del riesgo de mantenimiento inesperado e interrupciones operativas
- Reducción de las cargas transferidas a la HRU crítica y a los filtros
- Soporte de ingeniería especializado para desarrollar una solución optimizada y adaptada a las necesidades del sistema del cliente
- Solución de juntas de expansión fiable y verificada, gracias a que Belman apoyó a los expertos del cliente en la resolución de problemas, el diseño de tuberías y la selección del diseño de las juntas de expansión, así como en la revisión del diseño
- Juntas de expansión de alta calidad para garantizar una larga vida útil




INFORMACIÓN RELACIONADA
INFORMACIÓN TÉCNICA
- La información técnica sobre las juntas de expansión de cardán y las juntas de expansión atirantadas se puede consultar en el catálogo de juntas de expansión de Belman en las
páginas 29-30 y en la página 27 - La información técnica sobre las juntas de expansión de cardán y las juntas de expansión atirantadas se puede consultar en el catálogo de juntas de expansión de Belman en la
página 73 y en las páginas 64-67
