+640/-0 MM, GRAN MOVIMIENTO AXIAL ABSORBIDO POR UN DISEÑO EXCLUSIVO
DE JUNTAS DE EXPANSIÓN

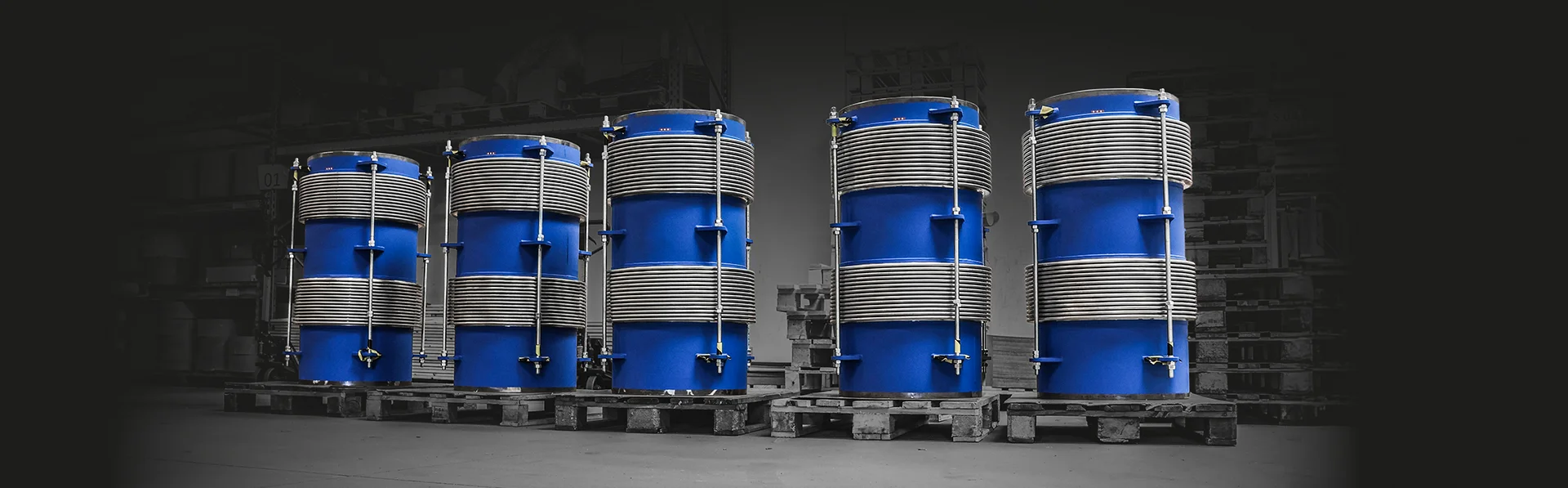

Para una central eléctrica en Europa, Belman ha diseñado y fabricado cinco juntas de expansión especiales para absorber movimientos axiales muy grandes.



EL PROBLEMA DEL CLIENTE
El cliente tenía algunas juntas de expansión desgastadas que habían funcionado de manera fiable durante muchos años, pero que ahora habían llegado al final de su extensa vida útil. Satisfecho con su diseño, rendimiento y funcionamiento, el cliente buscó una solución de sustitución idéntica para mantener un funcionamiento sin problemas. A pesar de que las juntas de expansión originales habían sido fabricadas por otro proveedor, el cliente recurrió a Belman, un fabricante conocido por su capacidad de personalizar y, por lo tanto, producir el diseño exacto según los requisitos del cliente y la aplicación. Por esa razón, Belman pudo ayudar a suministrar a este cliente unidades de sustitución.



LA SOLUCIÓN DE BELMAN: +640/-0mm, gran movimiento axial absorbido por un diseño exclusivo de juntas de expansión
Las juntas de expansión están diseñadas específicamente para absorber grandes movimientos axiales; más concretamente, con una extensión de +640 mm a lo largo del eje longitudinal. Para acomodar movimientos tan amplios se necesita un diseño especializado que garantice tanto la estabilidad como la flexibilidad. Para absorber estos grandes movimientos axiales, la junta de expansión cuenta con dos fuelles, cada uno diseñado para absorber la mitad del movimiento total. Normalmente, se requeriría un sistema de cardán pantográfico para garantizar una absorción uniforme del movimiento entre los fuelles. Sin embargo, en este caso, un diseño que incorpora un sistema de tirantes como limitadores de movimiento fue suficiente para un control eficaz del movimiento. Por lo tanto, con el sistema de tirantes, el fuelle delantero absorbe más movimiento que el otro fuelle, un factor que se ha tenido en cuenta en el diseño. Al diseñar un fuelle funcional que permita una absorción óptima del movimiento, siempre se trata de equilibrar la estabilidad y la flexibilidad. En este caso, para garantizar la estabilidad manteniendo al mismo tiempo el grado de flexibilidad requerido, los fuelles se fabricaron con material de 2 capas de 0,5 mm y constan de 14 circunvoluciones. Las circunvoluciones del fuelle permiten una flexibilidad total y, debido a que son altas y están completamente comprimidas, pueden absorber la extensión axial completa.

Para garantizar una protección óptima de los fuelles, las juntas de expansión están equipadas con camisas interiores, que consisten en dos camisas interiores montadas en cada fuelle. Esta posición de las camisas interiores proporciona la máxima flexibilidad. Las camisas interiores son muy largas, lo que significa que se colocan muy cerca una de otra cuando están en posición neutra. Este diseño garantiza que, incluso en extensión completa durante el funcionamiento, las camisas internas continúen brindando cobertura y protección completa a los fuelles.



Con tirantes para controlar el diseño de fuelles altamente flexibles
Las juntas de expansión están diseñadas para absorber movimientos axiales sumamente extensos de +640/-0 mm en combinación con movimientos laterales de +/-5 mm. Como los fuelles son muy blandos y flexibles, se requiere un sistema de tirantes de control para regular con precisión la absorción de movimiento. Los tirantes garantizan que cada fuelle absorba únicamente la cantidad de movimiento prevista. Si bien los fuelles están diseñados para soportar más de la mitad del movimiento total, el funcionamiento en la práctica puede resultar en que un fuelle absorba un movimiento axial de +400 mm mientras que el otro asuma un movimiento axial de +240 mm. Si se hubiera requerido una distribución del movimiento completamente uniforme, se habría utilizado un sistema de cardán pantográfico en lugar del sistema de tirantes. Para garantizar una absorción equilibrada y controlada de los movimientos, el sistema incorpora cuatro tirantes, controlando de manera eficaz los movimientos absorbidos y manteniendo la estabilidad, al tiempo que permite la flexibilidad necesaria dentro de la junta de expansión. Después de la instalación, se retiran las orejetas marcadas con cinta negra/amarilla para permitir la absorción total del movimiento, ya que solo se montan con fines de transporte/instalación.



Belman: experiencia inigualable en juntas de expansión personalizadas para absorber grandes movimientos
Ciertos diseños de sistemas de tuberías y datos operativos requieren juntas de expansión que puedan absorber movimientos muy amplios. Acomodar estos grandes movimientos requiere un diseño de juntas de expansión muy especial. Belman cuenta con experiencia inigualable en tales diseños y tiene un largo historial en la ingeniería de juntas de expansión extraordinarias que han proporcionado a las industrias de todo el mundo una absorción óptima de los movimientos. Uno de los diseños más notables incluyó una junta de expansión de 5 metros de largo con 11 fuelles consecutivos, lo que le permitió acomodar un impresionante movimiento axial de +/-450 mm (un total de 900 mm). Al integrar múltiples fuelles en serie, las juntas de expansión de Belman soportan eficientemente movimientos a gran escala, al tiempo que garantizan la estabilidad del sistema y la durabilidad a largo plazo.
