Complejo minero de cobre

Sudamérica

EJMA

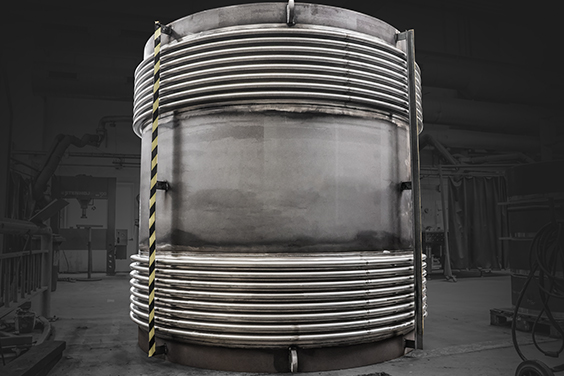

Para un complejo minero de cobre en Sudamérica, Belman ha diseñado y fabricado una junta de expansión universal DN 2400 de gran tamaño con una longitud de instalación de 2,5 metros. La junta de expansión universal está instalada en una planta de limpieza de gases, concretamente en un intercambiador de calor aire-gas, donde absorberá movimientos axiales y laterales combinados de gran amplitud.

EL PROBLEMA DEL CLIENTE
Una gran junta de expansión DN 2400 del complejo minero del cliente había llegado al final de su vida útil. Dado que esta junta de expansión preexistente había funcionado satisfactoriamente durante muchos años, el cliente buscaba un repuesto idéntico. Con especificaciones detalladas, planos y requisitos, el cliente necesitaba un fabricante experto capaz de diseñar y fabricar la junta de expansión de gran tamaño conforme a la norma EJMA más reciente.

LA SOLUCIÓN BELMAN: índices de elasticidad bajos y absorción de grandes movimientos en una junta de expansión DN 2400 de 2,5 metros de longitud

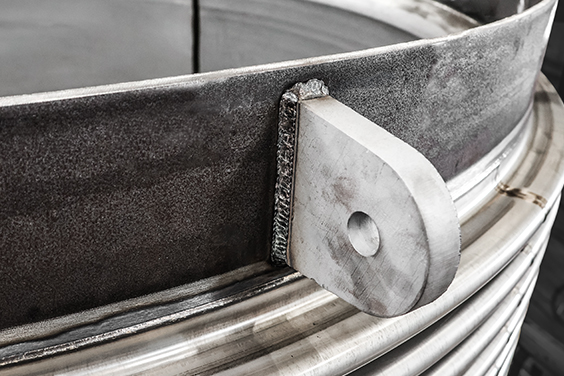

Belman diseñó una solución de sustitución exacta basada en el diseño original y los planos facilitados por el cliente. Manteniendo el mismo diseño y los requisitos funcionales, el nuevo diseño fue actualizado a la última versión de EJMA. Además, Belman consiguió reducir los índices de elasticidad en comparación con el diseño original, mejorando el rendimiento de la junta de expansión y disminuyendo las cargas sobre el intercambiador de calor. Lograr estos índices de elasticidad bajos en una solución que también respetaba el diseño original supuso un beneficio importante para el cliente. El diseño original había funcionado exitosamente durante muchos años y, aunque no fue suministrado por Belman, el equipo se comprometió a entregar una solución que cumpliera con las expectativas del cliente. Al igual que en el diseño anterior, la nueva junta de expansión está diseñada con camisas interiores, según los requisitos del cliente. Debido a su peso de 1,3 toneladas y grandes dimensiones, se incorporaron orejetas de elevación al diseño para garantizar un manejo seguro y eficiente.

Grandes movimientos combinados e índices de elasticidad bajos

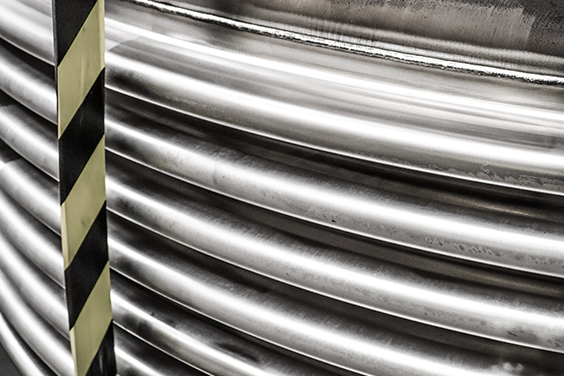

La junta de expansión está diseñada para admitir un movimiento axial de +/-100 mm y un movimiento lateral de +/-45 mm combinados, lo que representa un amplio rango de movimiento para una junta de expansión DN 2400. Para acomodar este rango de absorción de movimiento de forma segura, sin estirar ni comprimir en exceso las circunvoluciones del fuelle, se requirió una longitud de instalación de 2,5 metros, específicamente para gestionar los movimientos laterales. Esto implica que la longitud de la junta de expansión está determinada por el diámetro y la absorción de movimiento requerida. En diseños de gran diámetro, la longitud es un factor clave para permitir la flexibilidad necesaria.

Barras especiales para el transporte y la instalación
Para proteger la junta de expansión durante el transporte y la instalación, se incluyeron barras especiales de transporte e instalación. Estas barras evitan la compresión o extensión involuntaria de los fuelles y mejoran la estabilidad durante su manipulación. Estas barras no están destinadas a levantamientos: para ello se usan orejetas de elevación específicas, garantizando operaciones seguras en el lugar.

Belman: experiencia demostrada en juntas de expansión para la industria minera
Belman suministra juntas de expansión a instalaciones mineras de todo el mundo desde 1994. Contar con esta vasta experiencia nos permite diseñar y fabricar soluciones de junta de expansión fiables, eficientes y rentables, adaptadas específicamente a las exigencias de la industria de la minería, independientemente de la aplicación o los requisitos del cliente.

Nuestro ámbito de experiencia incluye:

Sustituciones exactas (juntas de expansión idénticas en diseño)
Mejoras de diseños existentes para cumplir con los estándares más recientes de la industria.
Soluciones completamente nuevas, diseñadas a medida.

Atendemos todo tipo de operaciones mineras, implicadas en la extracción y producción de cobre, hierro, litio, oro, carbón, molibdeno, plata y otros metales y minerales. Las juntas de expansión de Belman están instaladas en toda la gama de aplicaciones mineras, desde sistemas de tuberías (como líneas de relaves, estaciones de bombeo, etc.) hasta instalaciones de procesamiento (incluidas plantas de ácido, fundiciones, etc.). Obtenga más información en nuestra página web: JUNTAS DE EXPANSIÓN PARA LA INDUSTRIA DE LA MINERÍA

CARACTERÍSTICAS DE DISEÑO

Parámetros de diseño de la junta de expansión DN 2400 de 2,5 metros de longitud:

Tipo: Junta de expansión universal • Cantidad: 1 ud. • Dimensiones: DN 2400 • Longitud de instalación: 2500 mm • Medio: – • Presión de diseño: 0,15 barg • Temperatura de diseño: 465°C • AX: +/-100 mm • LA: +/-45 mm • Fuelles: 1.4541 (AISI 321) • Camisas interiores: 1.4541 (AISI 321) • Extremo de la tubería y tubo intermedio: 1.0425 (P265GH (HII)) • Código de diseño: EJMA

BENEFICIOS PARA EL CLIENTE

Una solución de junta de expansión de sustitución exacta actualizada a la última versión de EJMA.
Una junta de expansión adaptada a los requisitos del cliente y al diseño existente, garantizando una integración perfecta y un funcionamiento continuo sin incidencias.
Índices de elasticidad reducidos para minimizar las cargas del sistema y mejorar el rendimiento con menos tensión en el intercambiador de calor.
Una junta de expansión diseñada para absorber grandes movimientos axiales y laterales combinados.
Se incluyen orejetas de elevación para una manipulación segura y eficiente, además de barras de transporte especiales para proteger la junta de expansión durante su transporte e instalación
Aprovechamiento del considerable conocimiento de un fabricante de juntas de expansión para aplicaciones mineras.
