JUNTA DE EXPANSIÓN PARA PLANTA ELÉCTRICA DE BIOMASA

Planta eléctrica de biomasa

Croacia

EN 13445

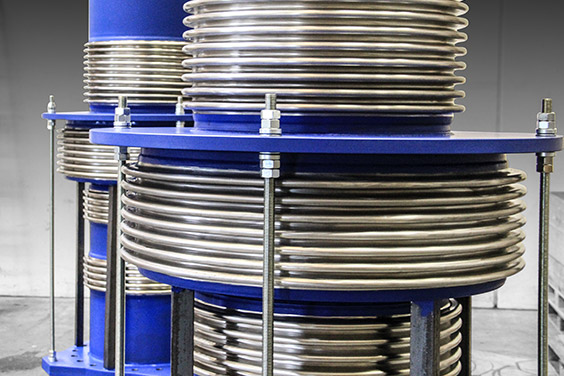

Estas dos juntas de expansión autocompensadas de 2 m de longitud se instalaron en las turbinas de vapor de una planta de cogeneración de biomasa en Croacia.



Alivio de las cargas en las turbinas
Las juntas de expansión autocompensadas están diseñadas para amortiguar los movimientos de un sistema de tuberías. Son capaces de amortiguar movimientos laterales y axiales donde, debido a consideraciones estructurales o económicas, el anclaje del sistema de tuberías es difícil o poco práctico. Las juntas de expansión autocompensadas no transfieren el empuje de presión interno a los puntos fijos, los equipos adyacentes o las estructuras. En muchos casos, solo se necesitan guías para convertir la expansión térmica en un movimiento controlado, y rara vez se requieren puntos fijos.
Por esta razón, las juntas de expansión autocompensadas pueden ofrecer ventajas significativas. Especialmente en los casos donde los sistemas de tuberías estén conectados a turbinas, bombas, válvulas u otros equipos que no sean capaces de soportar las cargas de empuje de presión. Aunque las juntas de expansión autocompensadas eliminan el empuje de presión, es importante tener en cuenta que la carga existente en los equipos de alrededor es la suma total de los índices de elasticidad de los fuelles de flujo y los fuelles de compensación. El movimiento que amortigua una junta de expansión autocompensada debe entenderse como sigue: si el movimiento térmico en la tubería conectada es de 20 mm, los fuelles de flujo de la unidad con compensación de presión se contraerán 20 mm y los fuelles de compensación, con el doble de área efectiva de los fuelles de flujo, se expandirán 20 mm.



Ventajas
La ventaja de las juntas de expansión autocompensadas es su capacidad de reducir la complejidad y el tamaño de los puntos fijos al eliminar el empuje de presión, proporcionando así estabilidad al sistema de tuberías. Esto también reduce el espacio necesario para las estructuras que llevan puntos fijos y guías. Los ingenieros de tuberías a menudo se enfrentan al desafío de las limitaciones de espacio debido al entorno circundante. Bajo tales condiciones, puede que no sea posible incorporar una serie de puntos fijos y guías que normalmente se requieren a altas presiones. La junta de expansión autocompensada es la solución óptima para más tipos de escenarios, como puede ser un tramo de tubería corto que conecta dos recipientes que no pueden soportar las cargas de empuje de presión. También puede proporcionar una buena solución para sistemas de tuberías a alturas elevadas, donde las estructuras de soporte adicionales aumentarían significativamente los costes.



Opciones de diseño con compensación de presión

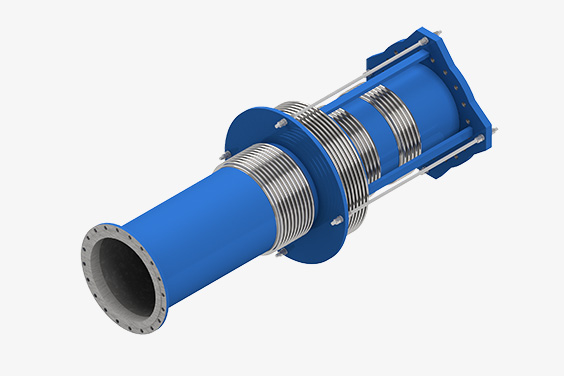

Las juntas de expansión autocompensadas se pueden diseñar de acuerdo con todo tipo de requisitos especiales con tirantes, cubierta y también para la amortiguación de movimientos laterales / o angulares (tipo universal).
