JUNTAS DE EXPANSIÓN
AUTOCOMPENSADAS EN CODO
PARA CENTRAL GEOTÉRMICA
Central geotérmica
Islandia
EJMA

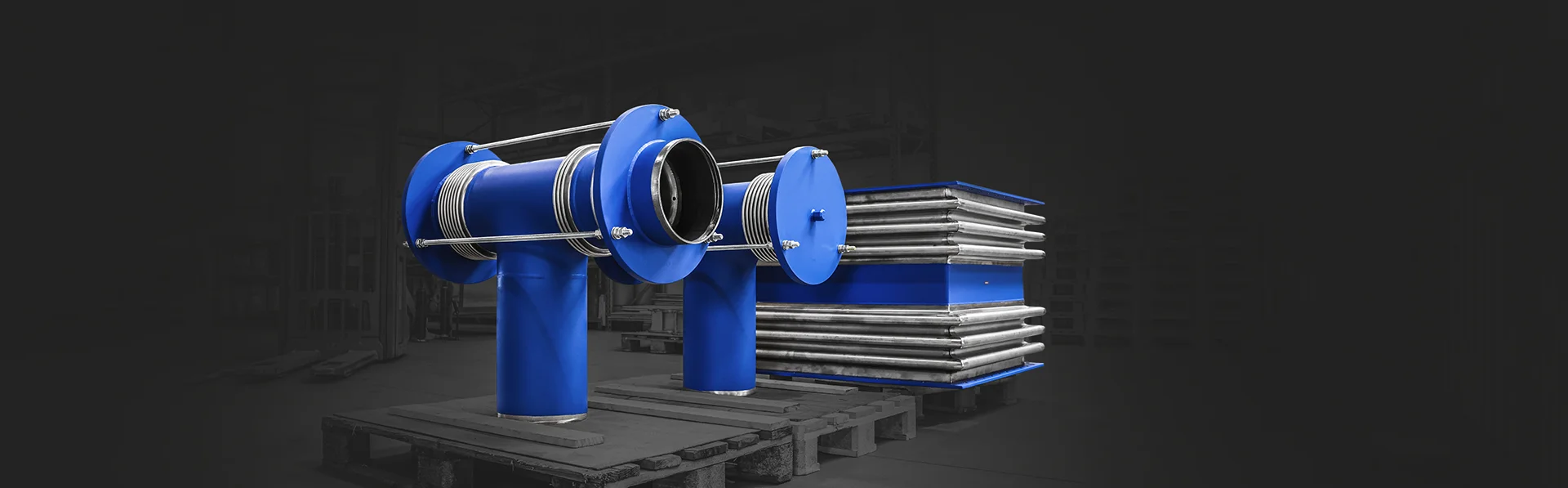

Para su instalación en la entrada y salida de una turbina en una central geotérmica en Islandia, Belman diseñó y fabricó dos juntas de expansión autocompensadas en codo y un compensador rectangular.
EL PROBLEMA DEL CLIENTE
Para un proyecto en una central geotérmica, el cliente necesitaba un fabricante capaz de diseñar y fabricar las juntas de expansión autocompensadas en codo, así como la junta de expansión en forma de caja (junta de expansión rectangular), por lo que acudió a Belman con su solicitud. El cliente dejó especificaciones muy claras para que Belman trabajara con ellas y, a través de varias reuniones en línea, además de requisitos técnicos ajustados, se encontraron soluciones que se adaptaban al espacio disponible y a las fuerzas aceptables tanto en el lado de entrada como en el de salida de la turbina.
LA SOLUCIÓN BELMAN – juntas de expansión autocompensadas en codo y junta de expansión en forma de caja
Después de enviar las especificaciones, el cliente y su cliente final solicitaron una reunión en línea con los expertos en juntas de expansión de Belman para discutir los diseños. Basándose en la reunión y las especificaciones, Belman diseñó dos soluciones diferentes de juntas de expansión para satisfacer la solicitud del cliente.
Juntas de expansión autocompensadas en codo
Para la entrada de la turbina, el cliente necesitaba dos juntas de expansión autocompensadas en codo capaces de absorber el movimiento axial y lateral en combinación. Por esta razón, la junta de expansión autocompensada en codo tiene dos fuelles en la entrada, lo que le permite absorber también el movimiento lateral. Las juntas de expansión autocompensadas en codo pueden diseñarse para absorber movimiento axial o lateral únicamente, o para absorber ambos en combinación, como en este caso. Las ventajas de introducir juntas de expansión autocompensadas en codo son que no se transmite ninguna fuerza de reacción de presión al sistema de tuberías ni a la turbina de vapor, ya que está equilibrada dentro de la junta de expansión. Sólo la fuerza del resorte, necesaria para mover la junta de expansión, se transmite al sistema de tuberías. Otra ventaja es la menor necesidad de puntos de fijos y guías reforzadas, que no requieren ser tan complejos, al reducirse las cargas que actúan sobre ellos. La solución está diseñada para funcionar tanto bajo presión como en vacío total. Debido a la colocación de las juntas de expansión en codo autocompensadas, se instalaron drenajes para garantizar que cualquier condensado acumulado en la cámara de equilibrio pudiera evacuarse de manera segura.
Juntas de expansión rectangulares (juntas de expansión en forma de caja)
Para la salida de la turbina, que es una línea de escape de vapor no presurizada, el cliente necesitaba una junta de expansión en forma de caja diseñada para absorber el movimiento axial y lateral en combinación. Por esta razón, la junta de expansión rectangular tiene dos fuelles. Está diseñada con esquinas ingleteadas simples, según los requisitos del cliente. Las bridas debían fabricarse a medida, ya que el patrón de orificios está específicamente situado para adaptarse a los orificios de las bridas de acoplamiento de la turbina y en el conducto de la planta geotérmica. Las juntas de expansión rectangulares tienen las mismas funciones que las juntas de expansión circulares. Fueron elegidas únicamente porque el compensador debía coincidir con la estructura del conducto que, en algunos casos, como aquí, es rectangular. Además, debido a la alta velocidad del flujo, se introdujeron camisas interiores para proteger los fuelles ondulados y suavizar las superficies internas del conducto.
Miembro de la EJMA
Belman no solo ha diseñado estas juntas de expansión conforme a la EJMA, sino que también es un miembro activo de la EJMA (Asociación de Fabricantes de Juntas de Expansión). La EJMA es reconocida como la autoridad líder mundial para la selección y aplicación adecuada de juntas de expansión metálicas. Como miembro orgulloso, Belman no solo diseña y fabrica sus juntas de expansión para cumplir con las directrices y prácticas establecidas por esta asociación, sino que también forma parte del comité técnico que elabora las normas de la EJMA.
Lea más sobre EJMA aquí: EJMA
Belman: Gran experiencia en juntas de expansión personalizadas
Belman aporta una experiencia incomparable en el diseño y la fabricación de juntas de expansión personalizadas, sin importar el diseño y el tipo. Habiendo diseñado y fabricado más de 900.000 compensadores para diversas industrias en todo el mundo, Belman es la empresa de referencia para juntas de expansión personalizadas. La sólida trayectoria de Belman incluye proyectos que incluyen, entre otras, juntas de expansión autocompensadas para uniones en T, así como juntas de expansión rectangulares. Asímismo, Belman tiene amplia experiencia en juntas de expansión para plantas geotérmicas, así como en aplicaciones de turbinas de vapor.
CARACTERÍSTICAS DE DISEÑO
Parámetros de diseño de las juntas de expansión autocompensadas en codo y la junta de expansión en forma de caja:
Tipo: Junta de expansión rectangular • Cantidad: 1 ud. • Dimensiones: 1200 x 950 • Longitud de instalación: 800 mm • Medio: Vapor geotérmico • Presión de diseño: 0,2 barg • Temperatura de diseño: 120°C • AX: +/-5 mm • LA: +/-5 mm • Fuelles: 1.4571 (AISI 316 Ti) • Camisas interiores: 1.4571 (AISI 316 Ti) • Bridas: 1.0425 (P265GH) • Código de diseño: EJMA
Tipo: Juntas de expansión autocompensadas en codo • Cantidad: +/-10 mm • Longitud de instalación: 900 mm • Medio: Vapor geotérmico • Presión de diseño: -1/+12,8 barg • Temperatura de diseño: 194°C • AX: +/-7 mm • LA: +/-10 mm • Fuelles: 1.4571 (AISI 316 Ti) • Camisas interiores: 1.4404 (AISI 316L) • Extremos de las tuberías: 1.0345 (P235GH) • Código de diseño: EJMA
BENEFICIOS PARA EL CLIENTE
- Asistencia de un proveedor con gran experiencia en el diseño y fabricación de juntas de expansión en diseños especiales.
- Juntas de expansión de alta calidad diseñadas para satisfacer las necesidades exactas de la aplicación y del cliente.
- Una junta de expansión que coincide con el conducto rectangular, pero que aún tiene propiedades similares a las de una junta de expansión circular.
- Cantidad y complejidad reducidas de puntos fijos y guías gracias al diseño de la junta de expansión “corner relief”.




INFORMACIÓN RELACIONADA
INFORMACIÓN TÉCNICA
- Información técnica sobre Juntas de Expansión Rectangulares en el Catálogo de Juntas de Expansión Belman en la
Página 367 - Información técnica sobre materiales para juntas de expansión autocompensadas en el catálogo de juntas de expansión de Belman en la
Página 363
