Caso real

JUNTAS DE EXPANSIÓN
“CORNER RELIEF” CON
ANILLO DE REFUERZO

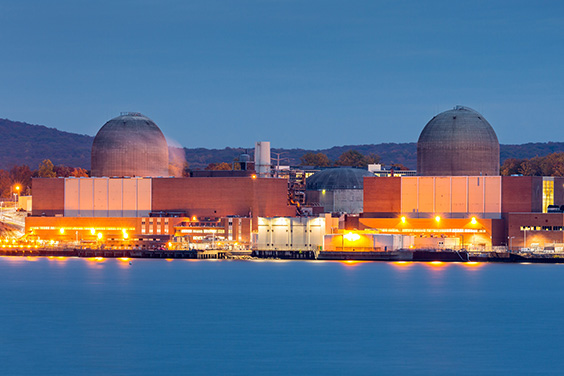

Central nuclear

Suecia

EN 14917

Belman ha diseñado, fabricado y probado 6 juntas de expansión “corner relief” con anillo de refuerzo para una central nuclear sueca. Las juntas de expansión se instalan junto a las bombas que funcionan a una presión de hasta 145 barg.



Limitación de las fuerzas de reacción en las boquillas
Las desafiantes condiciones operativas influyeron en los criterios de diseño. Estas condiciones incluían una presión extremadamente alta de 145 barg, movimientos y una carga permisible muy baja que podría generar la junta de expansión en las boquillas de la bomba. Estos criterios de diseño establecieron requisitos exigentes para la solución de juntas de expansión, que tuvo que probarse a +200 barg.



Diseño de las juntas de expansión adaptado a los requisitos
La central eléctrica esperaba una solución que incorporara 6 juegos de dos juntas de expansión laterales con soportes colgantes entre ellas. En su lugar, Belman propuso 6 juntas de expansión “corner relief” con anillo de refuerzo que podrían amortiguar las cargas y los movimientos, ahorrar espacio, evitar los soportes colgantes y evitar daños en las boquillas de las bombas. Esta solución se validó mediante cálculo para comprobar si los movimientos de un terremoto darían lugar a colisiones y también se verificaron en el entorno operativo en el que se desplegarían.



Unidades pesadas, de hasta 542 kg cada una
Las juntas de expansión “corner relief” con anillo de refuerzo tienen un diámetro relativamente pequeño y tienen un diseño compacto y optimizado, pero a pesar de ello siguen siendo muy pesadas. La junta DN 200 tiene un peso total de 542 kg por unidad y la brida más grande pesa 122 kg por sí sola. Las juntas de expansión DN 150 pesan 383 kg cada una y la brida más grande pesa 72,5 kg por sí sola.



Centrales nucleares y Belman
Belman ofrece excelencia en el diseño y la fabricación de juntas de expansión a la medida de las necesidades específicas del cliente y ha suministrado más de 900.000 juntas de expansión para diversas aplicaciones. Desde 1994, Belman ha realizado una gran variedad de proyectos en centrales nucleares de todo el mundo y, por lo tanto, nuestra experiencia en juntas de expansión para esta área comercial es amplia, con una larga lista de referencias de proyectos completados con éxito.

CARACTERÍSTICAS DE DISEÑO

Las juntas de expansión “corner relief” con anillo de refuerzo tienen los siguientes parámetros de diseño:

Cantidad: 3 uds. • Dimensiones: DN 200 • Longitud: 922 mm • Medio: Agua completamente desmineralizada • Temperatura de diseño: 70 °C • Presión de diseño: 145 barg • AX: +0/-2,94 mm • LA: +0/-7,23 mm • Fuelles: 1.4571 • Bridas, etc.: 1.4404 • Código de diseño: EN 14917

Cantidad: 3 uds. • Dimensiones: DN 150 • Longitud: 1054 mm • Medio: Agua completamente desmineralizada • Temperatura de diseño: 70 °C • Presión de diseño: 145 barg • AX: +0/-3,86 mm • LA: +0/-7,61 mm • Fuelles: 1.4571 • Bridas, etc.: 1.4404Código de diseño: EN 14917

BENEFICIOS PARA EL CLIENTE

  • Una solución compacta que ocupa poco espacio gracias al diseño que sustituyó dos juntas de expansión laterales, integrando su función en una única junta de expansión
  • Eliminación de soportes colgantes en esta parte del sistema de tuberías
  • Fuerzas de reacción bajas en las boquillas, lo que evita daños inesperados en las boquillas de la bomba
  • Una solución de juntas de expansión verificada y optimizada
  • Fiabilidad de la junta de expansión, que puede funcionar bajo alta presión gracias a los anillos de refuerzo
  • Funcionamiento seguro, fiable y fluido garantizado

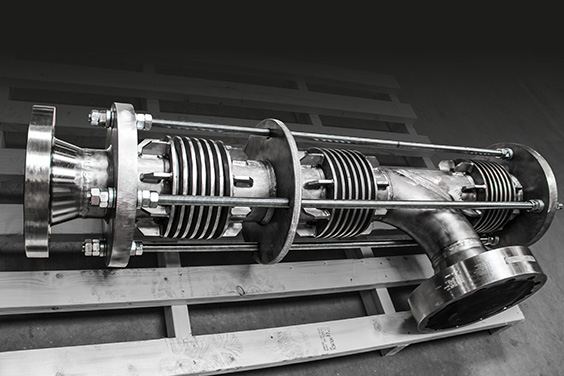

Equalising ring reinforced corner relief expansion joints

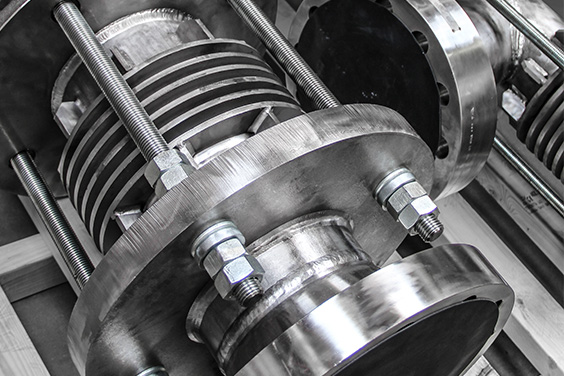

Bellows with ring reinforcement
INFORMACIÓN RELACIONADA

INFORMACIÓN TÉCNICA

  • Puede consultarse la información técnica sobre las juntas de expansión “corner relief” autocompensadas en el catálogo de juntas de expansión
    páginas 362-363
  • Puede consultarse la información técnica sobre las juntas de expansión con anillo de refuerzo en el catálogo de juntas de expansión
    página 379
