JUNTA DE EXPANSIÓN
PROBADA A 356 BARG

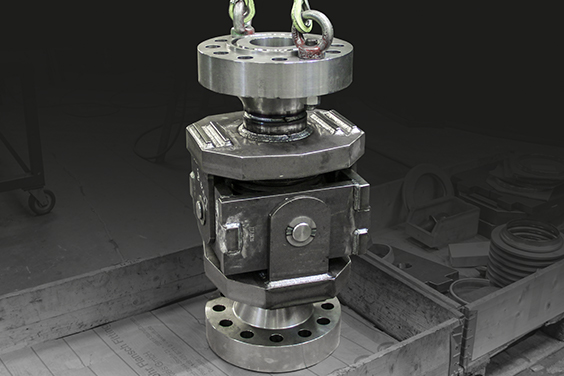

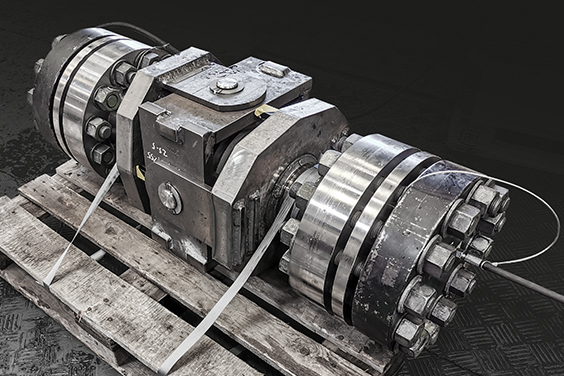

Con una presión de prueba de 356 barg y una presión de diseño de 215 barg, esta espectacular junta de expansión de cardán ha establecido un nuevo récord en Belman: el récord de ser la junta de expansión hecha para la presión más alta jamás vista en Belman. Hasta que este proyecto lo batió, el récord lo ostentaba una junta de expansión probada a 251 Barg y con una presión de diseño de 145 Barg.

Juntas de expansión y alta presión
La junta de expansión de alta presión destacada está instalada en la industria petroquímica, sin embargo, vemos juntas de expansión de alta presión aplicadas en varias aplicaciones, como centrales eléctricas convencionales, centrales nucleares, plantas químicas, etc. Independientemente de la aplicación, cuando las juntas de expansión están expuestas a alta presión, se deben tomar precauciones especiales durante la fase de diseño. Los herrajes de las juntas de expansión, como los extremos de conexión (bridas y extremos para soldar), tirantes, bisagras y cardanes, a menudo tienen un espesor de material mayor. Además, a muy alta presión, el fuelle también necesita un refuerzo especial.

Anillo de refuerzo para alta presión

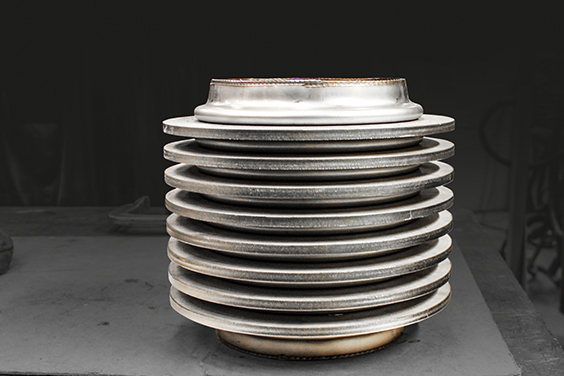

Para el diseño de juntas de expansión para alta presión, el anillo de refuerzo suele ser la solución. Al sujetar un fuelle de junta de expansión multicapa con anillo de refuerzo, se consigue una combinación óptima de integridad de la presión y vida útil. El propósito de los anillos es reforzar los fuelles contra la presión interna. Al añadir un momento de inercia a la sección transversal de los fuelles, esto contrarresta la capacidad de los fuelles de reventar o deformarse (torsión) y mejora su estabilidad e integridad de presión. Los anillos generalmente se fabrican con acero inoxidable u otros productos de acero aleado adecuados, que se mecanizan con precisión para encajar en la raíz entre cada una de las ondas del fuelle. Los anillos se colocan al formar las ondas de los fuelles. Los anillos se pueden aplicar a cualquier tipo de juntas de expansión y movimientos (incluidos tipos y movimientos axiales, laterales y angulares).

Soluciones especiales con anillo de refuerzo
Para las juntas de expansión con condiciones de operación exigentes y, por lo tanto, un diseño con fuelles de capas más espesas, por ejemplo, de acero inoxidable dúplex para mayor resistencia, el anillo de refuerzo está diseñado de manera especial y sujetado con tirantes, que están conectados a las orejetas de la junta de expansión.

Tenemos mucha experiencia con la alta presión
Belman ha diseñado, fabricado y suministrado de manera experta multitud de juntas de expansión para instalaciones de alta presión y con multitud de diseños diferentes para adaptarse a la aplicación del cliente. Por ejemplo, juntas de expansión “corner relief” con anillo de refuerzo para una presión de 145 barg, instaladas en una central nuclear. Otro proyecto es el de una juntas de expansión autocompensadas en línea, para una presión de 82 barg, instaladas en una planta de fabricación de fertilizantes, entre otros muchos proyectos.
