JUNTAS DE EXPANSIÓN
DEL CATÁLOGO ESTÁNDAR,
PERSONALIZADAS

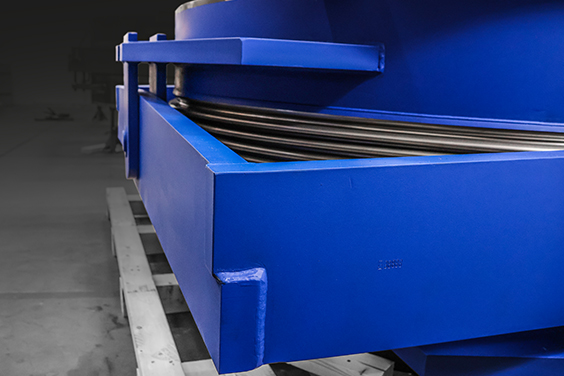

Belman ha personalizado y fabricado un total de seis juntas de expansión de grandes dimensiones para una planta de reciclado de cobre de Alemania. Más concretamente, Belman ha personalizado para este cliente una solución estándar de juntas de expansión de cardán y axiales del catálogo de Belman con n.º de ID 66.090.30 y 43.082.10 respectivamente.



EL PROBLEMA DEL CLIENTE
El cliente se puso en contacto con Belman tras haber seleccionado las juntas de expansión estándar de Belman de la lista de fabricantes en Rohr2. Mediante el uso del catálogo y Rohr2, el cliente pudo especificar las juntas de expansión que necesitaba para su proyecto en una planta de reciclado de cobre. En su consulta, el cliente especificó dos tipos de juntas de expansión: (1) juntas de expansión angulares con cardanes y extremos para soldar (página 289 del catálogo de Belman) y (2) juntas de expansión axiales con extremos para soldar (página 124 del catálogo de Belman). Para cumplir con los datos de funcionamiento de la tubería, el cliente necesitaba realizar algunas optimizaciones adicionales en las juntas de expansión del catálogo que encajaran perfectamente en la aplicación. Estas optimizaciones incluyeron el uso de un material especial para las bridas y otra longitud de instalación. Además, el cliente quería que se montaran camisas interiores en las juntas de expansión debido a las desafiantes condiciones operativas, lo que significaba que existía el riesgo de que el condensado del medio no se drenara completamente en el punto de instalación. Los manguitos interiores evitarían que el condensado restante se asentara en los fuelles y garantizarían el funcionamiento según lo previsto.



LA SOLUCIÓN DE BELMAN: Juntas de expansión del catálogo estándar, personalizadas
Belman personalizó las Juntas de expansión para satisfacer los requisitos del cliente. En consecuencia, la solución tenía una longitud de instalación ajustada para adaptarse al hueco de la tubería y así poder absorber los movimientos especificados en el sistema de tuberías. En este caso, no se modificó el material de los fuelles, ya que uno de los materiales de fuelles estándar especificados en el catálogo, 1.4541 (AISI 321), era adecuado para este proyecto. Sin embargo, el material de los extremos de las tuberías se modificó debido al medio según los requisitos del cliente. Incorporar otro material para la Junta de expansión no supone ningún problema para Belman, ya que estamos familiarizados con el trabajo con diversos materiales. La camisas interior, que se añadió a petición del cliente para evitar el asentamiento de los restos de condensados en los fuelles, se fabricó con el mismo material que los fuelles. Las camisas interiores son accesorios del catálogo que pueden utilizarse en la Junta de expansión. Las Juntas de expansión están diseñadas para absorber movimientos multiplano (axiales, laterales y angulares) conjuntamente. Los cardanes añaden estabilidad y reducen las cargas en los puntos fijos de la tubería.



Juntas de expansión del catálogo de Belman, también en Rohr2 y otro software de diseño de tuberías
El catálogo de Belman es una herramienta de ingeniería útil, informativa e inspiradora para especificar y seleccionar las juntas de expansión metálicas necesarias para el proyecto o la aplicación. El catálogo contiene información técnica completa sobre las Juntas de expansión, incluidas sus funciones, materiales y componentes opcionales, así como ejemplos de instalación. También contiene una amplia gama de más de 3500 juntas de expansión, cada una de las cuales puede seleccionarse y ajustarse para garantizar el rendimiento y la vida útil óptimos del sistema de tuberías.
Las juntas de expansión del catálogo estándar de Belman se pueden encontrar en la biblioteca, así como en la lista de fabricantes, en juntas de expansión, en diversos programas de diseño de tuberías, incluyendo Rohr2. Esta sencilla opción de selección alivia la carga de trabajo de todos los involucrados en las juntas de expansión. Si nos envían su trabajo de Rohr2 a Belman, podemos diseñar y fabricar las juntas de expansión según las especificaciones e incluso, como fue en este caso, optimizarlas fácilmente para la aplicación según sea necesario.



Esto es lo que hace Belman: juntas de expansión personalizadas, no artículos en stock
Belman no cuenta con un gran stock de juntas de expansión estándar. Lo que hacemos es diseñar juntas de expansión personalizadas para satisfacer las necesidades de nuestros clientes y sus aplicaciones. Estas soluciones óptimas se pueden fabricar con plazos de entrega muy breves. Esto significa que los clientes e incluso las empresas de ingeniería (EPC) pueden utilizar el catálogo de juntas de expansión de Belman para inspirarse y seleccionar las juntas de expansión para sus diseños de tuberías y proyectos. Para que la junta de expansión se ajuste al diseño de la tubería y viceversa, después Belman realizará el ajuste final de las juntas de expansión del catálogo para que se adapten a la tubería. Belman también suele adaptar el material de las juntas de expansión para que sean resistentes a los medios y al entorno desafiante del proyecto en cuestión. Esta es una gran ventaja para el cliente. De esta forma, tienen un concepto casi listo y podemos adaptar el diseño en muy poco tiempo. Esto representa un método eficiente y rápido para encontrar la solución perfecta de juntas de expansión.
