Caso real

2,6 METROS DE LONGITUD, JUNTAS DE EXPANSIÓN PARA GRANDES MOVIMIENTOS AXIALES

Planta química

Europa

EJMA

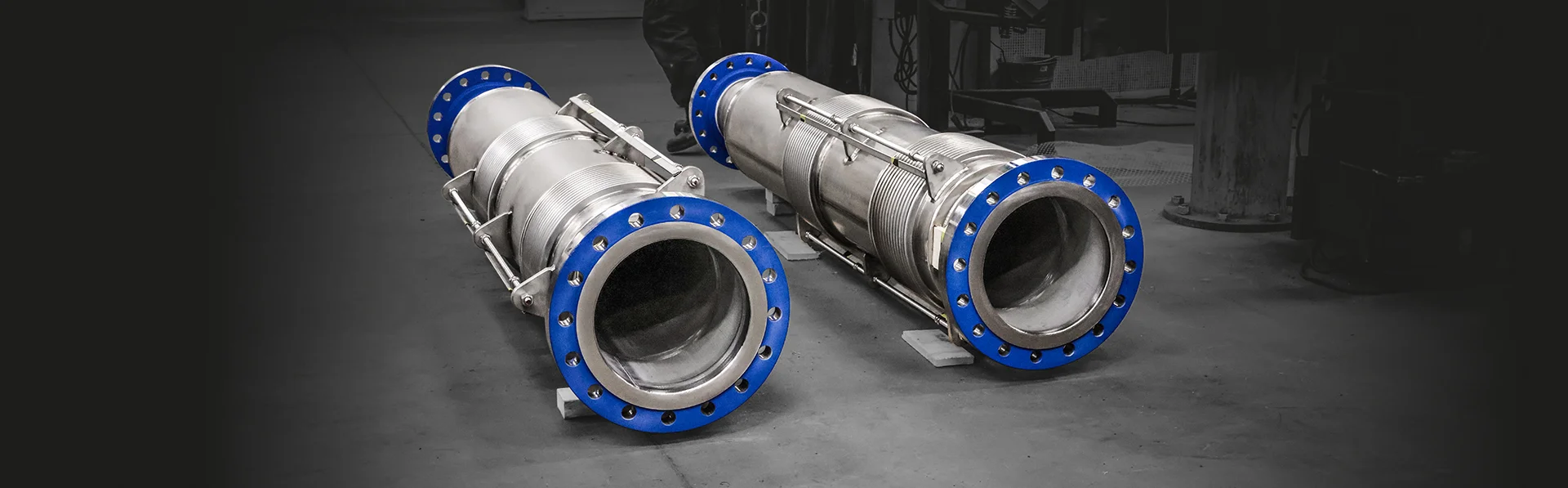

Para una planta química en Europa, Belman ha diseñado y fabricado dos juntas de expansión de 2,6 metros de longitud de alta ingeniería capaces de absorber grandes movimientos axiales en combinación con el movimiento lateral, garantizando una flexibilidad y un rendimiento óptimos del sistema.



EL PROBLEMA DEL CLIENTE
La planta química necesitaba varias juntas de expansión de sustitución, ya que las unidades existentes habían llegado al final de su vida útil. Dado que el diseño original había funcionado excepcionalmente bien, el cliente buscaba un fabricante capaz de replicar el diseño garantizando el cumplimiento con EJMA. Con su experiencia comprobada en juntas de expansión de alta precisión y calidad, Belman fue elegido para proporcionar la solución.



LA SOLUCIÓN DE BELMAN: 2,6 metros de longitud, juntas de expansión para grandes movimientos axiales
Basándose en los planos de la junta de expansión existente, Belman diseñó y fabricó dos juntas de expansión idénticas para asegurar una integración perfecta en el sistema de la planta química. El medio en la sección de tuberías instalada en la planta química es gas de escape con un alto porcentaje de carbono, lo que requería una solución capaz de soportar temperaturas elevadas y condiciones operativas específicas. Dado que el gas de escape normalmente se encuentra a una temperatura elevada y baja presión, las juntas de expansión están diseñadas para 550 °C y 0 barg de presión, siendo probadas a 0,5 barg. El diseño especializado incluye dos fuelles, una tubería intermedia y una sección extendida en un extremo para proporcionar la flexibilidad necesaria. Se montaron tirantes para controlar la absorción de grandes movimientos.



Los tirantes controlan la absorción de grandes movimientos
Para controlar con precisión la absorción del movimiento axial y lateral, cada junta de expansión está equipada con tres tirantes de control colocados estratégicamente. La posición exacta de los tirantes de control y las tuercas asegura que solo se absorban los movimientos previstos y, lo que es más importante, que se absorban correctamente. Esto ayuda a aliviar la tubería, asegurando al mismo tiempo la mayor vida útil posible tanto de las juntas de expansión como de las tuberías adyacentes. Para proteger las largas juntas de expansión durante el transporte e instalación, están equipadas con barras de transporte y también tacos de madera en un extremo. Estos elementos de protección se retiran después de la instalación, garantizando que las juntas de expansión funcionen según el diseño.



Belman: expertos en juntas de expansión con grandes longitudes de instalación
Ciertas aplicaciones requieren juntas de expansión con grandes longitudes de instalación para adaptarse a grandes movimientos. Con décadas de experiencia, Belman es especialista en el diseño y la fabricación de juntas de expansión largas que garantizan durabilidad, flexibilidad y un rendimiento óptimo en los entornos industriales más exigentes. Belman ha suministrado numerosas juntas de expansión largas para diversas industrias en todo el mundo, incluyendo juntas de expansión que van desde 5 a 10 metros de longitud. Uno de los diseños más destacados incluyó una junta de expansión de 5 metros de largo con 11 fuelles consecutivos, permitiéndole absorber impresionantes movimientos axiales de +/- 450 mm (900 mm en total). Al incorporar múltiples fuelles en fila, las juntas de expansión de Belman absorben eficazmente grandes movimientos, manteniendo la integridad y la longevidad del sistema.
