FUELLE CON
CONEXIONES DE PURGA PARA EVITAR LA SEDIMENTACIÓN DE LOS MEDIOS

Belman suministró una excepcional solución de juntas de expansión para su instalación en una planta química en Europa. Esta junta de expansión está instalada entre un depurador y un saturador.



EL PROBLEMA DEL CLIENTE
El cliente necesitaba una junta de expansión de sustitución para una existente que había llegado al final de su vida útil. El cliente estaba muy satisfecho con el diseño y necesitaba un proveedor capaz de fabricar una unidad idéntica. Por eso, se puso en contacto con Belman, ya que somos especialistas en soluciones personalizadas y podemos diseñar y fabricar casi cualquier tipo de junta de expansión, independientemente de la complejidad de su estructura.



LA SOLUCIÓN DE BELMAN:

Fuelle con conexiones de purga para evitar la sedimentación de los medios
En este caso, el cliente tenía instalada una junta de expansión singular, que incluía un fuelle con conexiones de purga para evitar la sedimentación de los medios. El trabajo de Belman aquí consistía en diseñar y fabricar una pieza idéntica, y lo hicimos encantados.

Como esta junta de expansión está instalada entre un depurador y un saturador, y, en consecuencia directamente sobre el equipo, se requerían bridas muy especiales. La junta de expansión tiene una brida suelta en un extremo y una brida fija en el otro extremo para garantizar la ausencia de torsión en la instalación.

El cliente especificó un índice de elasticidad máximo, ya que quería reducir la fuerza transferida a los equipos conectados. Gracias a las modernas tecnologías de fabricación, Belman pudo proporcionar un índice de elasticidad incluso inferior al requerido, en beneficio del cliente.

La junta de expansión está fabricada íntegramente con material 1.4435 (AISI 316L) según los requisitos del cliente. El 1.4435 es preferible debido a su bajo contenido de carbono y su capacidad para resistir la corrosión intergranular. Las conexiones especiales de purga y calentamiento están hechas de 1.4301. Las bridas están diseñadas con paredes gruesas debido a la elevada presión de prueba. Además de las conexiones de purga y calentamiento, la junta de expansión también está diseñada con un manguito interior muy especial.

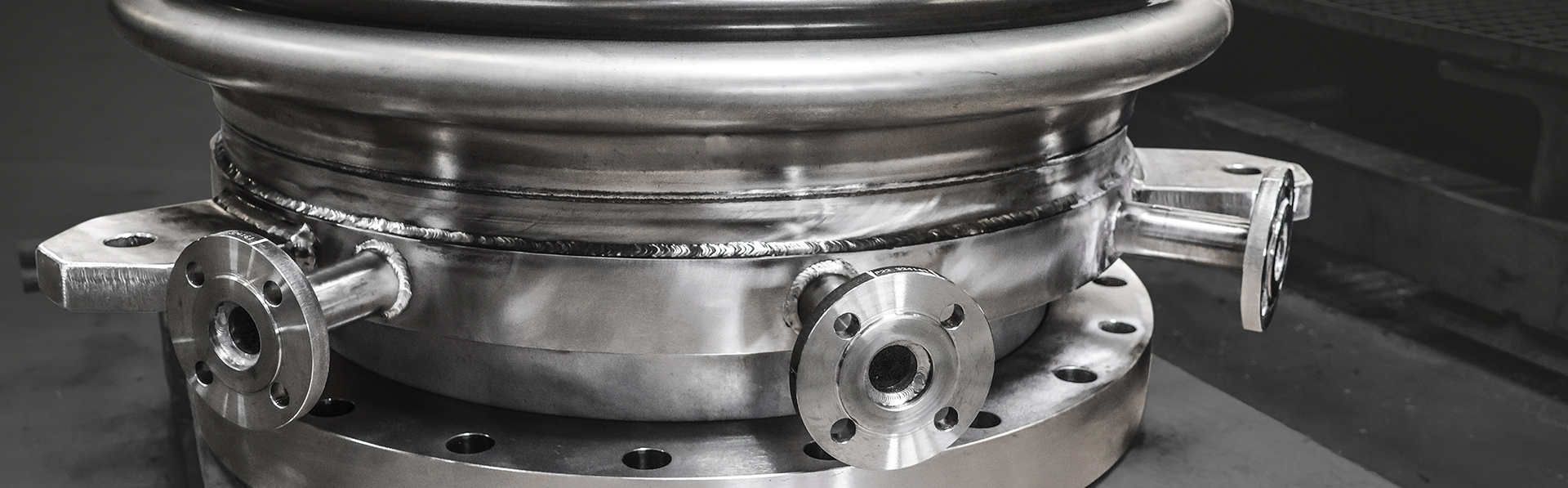

Estructura especial de la junta de expansión con conexiones de purga y calentamiento para evitar la sedimentación de los medios en los fuelles.
La junta de expansión está instalada en horizontal. El medio de melamina, una mezcla de amonio, dióxido de carbono y melamina (NH3/CO2/melamina), puede solidificarse ligeramente a bajas temperaturas. Como esto se convierte principalmente en un problema en el extremo inferior de las circunvoluciones, se creó una estructura de manguito interior especial. Para facilitar esto, se requerían tres conexiones de calentamiento y purga de vapor. Suministrando vapor al fondo de la junta de expansión, las áreas críticas se calientan, manteniendo así el medio a una temperatura aceptable. Esto no es relevante para la zona superior de la junta de expansión, ya que aquí los medios no pueden asentarse en las circunvoluciones. Esto evita que los medios se asienten en la parte inferior de las circunvoluciones, lo que provocaría daños en la junta de expansión e impediría su funcionamiento según lo previsto.



Barras de transporte especiales
Para garantizar que la junta de expansión tuviera la longitud de instalación correcta para encajar en el espacio de la tubería al llegar a la planta química, Belman instaló unas barras de transporte especiales para el pretensado durante el transporte. Para evitar soldar demasiadas orejetas especiales en la junta de expansión, que no servirían después, se hicieron orificios roscados especiales en la brida grande (que solo pasaban parcialmente) para montar las barras de transporte. Las barras de transporte especiales se retirarán después de la instalación.



Belman: experiencia en juntas de expansión altamente personalizadas
Belman lleva décadas desarrollando soluciones de juntas de expansión especiales para evitar la sedimentación de los medios. Desde 1994, hemos suministrado diseños excepcionales a clientes de diferentes industrias en todo el mundo. A lo largo de los años, Belman ha suministrado numerosas juntas de expansión de cámara, también conocidas como juntas de expansión encamisadas. En este diseño, se ha construido una junta de expansión con otra junta de expansión más grande montada alrededor para formar una cámara entre las dos juntas de expansión. El medio fluye a través de la junta de expansión interior, mientras que un medio de calentamiento, como puede ser aceite, fluye en la cámara situada entre las dos juntas de expansión. El aceite calentado fluye por la cámara a través de una entrada y, después, una salida. Belman también ha desarrollado juntas de expansión con circunvoluciones diseñadas y formadas con amplios ángulos abiertos para evitar la sedimentación del medio en el fuelle. Estas son solo algunas de las muchas soluciones de ingeniería que la experiencia de Belman puede ofrecer.
