Caso real

JUNTA DE EXPANSIÓN
FABRICADA ÍNTEGRAMENTE
CON HASTELLOY

Planta química

Austria

EJMA

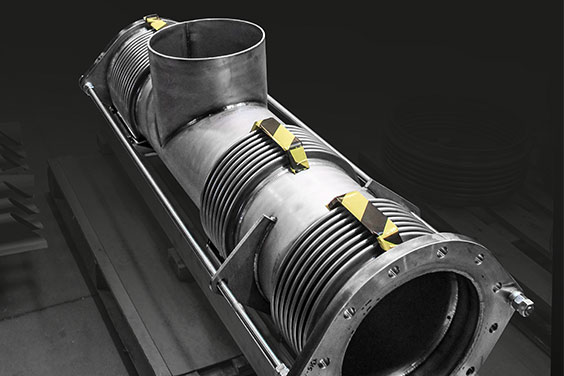

Belman ha diseñado y fabricado recientemente una junta de expansión “corner relief” realizada enteramente de Hastelloy. La unidad se ha instalado en la sección de tubería de vapor de escape de una planta química austriaca.



Diseño especial

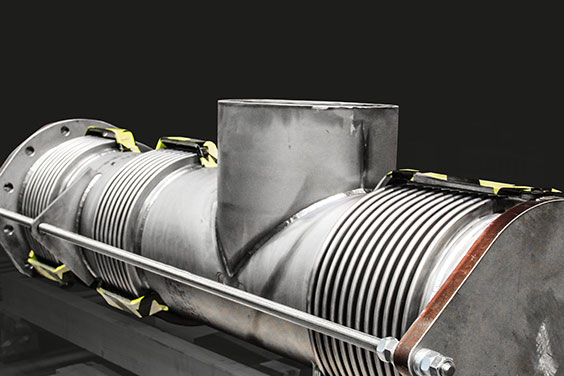

Después de estudiarlo detenidamente, el cliente seleccionó la junta de expansión “corner relief” para reducir las fuerzas que actúan sobre la boquilla del intercambiador de calor. Se solicitó a Belman que proporcionara una solución que pudiera amortiguar los movimientos térmicos en ambas direcciones, reduciendo al mismo tiempo el empuje de presión en la conexión. En un principio el cliente prefería utilizar juntas de expansión angulares, pero debido al espacio restringido esta opción no era posible. A través de la selección de una unidad “corner relief”, el cliente tuvo la ventaja de utilizar el flujo natural de las tuberías. La unidad fue diseñada para amortiguar movimientos axiales y laterales. En este caso, hay dos fuelles de flujo delante de la curva, con el fuelle de compensación conectado al sistema de tuberías a través de los tirantes. La junta de expansión “corner relief” asegura que las cargas que actúan sobre la sección de tubería cercana al reactor se mantengan en un nivel aceptablemente bajo.



Elección del material
La elección del material fue especificada por el operador de la planta y fue de vital importancia debido a la ubicación de las juntas de expansión. La sección de tubería en la que está instalada la unidad está conectada por un lado a un reactor químico. Para un entorno tan exigente, el Hastelloy es un material adecuado. La principal ventaja de esta aleación a base de níquel es su capacidad para resistir el servicio en una zona complicada, en un entorno corrosivo y propenso a la erosión, donde fallarían las aleaciones a base de hierro más habituales. El Hastelloy se utiliza mucho en recipientes a presión, reactores químicos y tuberías en la industria química. El cliente insistió en la elección del Hastelloy, ya que el material garantiza muchos años de alto rendimiento, incluso en los entornos más agresivos.



Experiencia en materiales especiales
Belman tiene experiencia en el uso de materiales especiales para sus juntas de expansión. Para garantizar los plazos de entrega más breves, tenemos en stock no solo materiales estándar, sino también dúplex, aluminio, titanio y aleaciones con alto contenido de níquel como Inconel, Incoloy, Hastelloy, Monel, etc.

CARACTERÍSTICAS DE DISEÑO

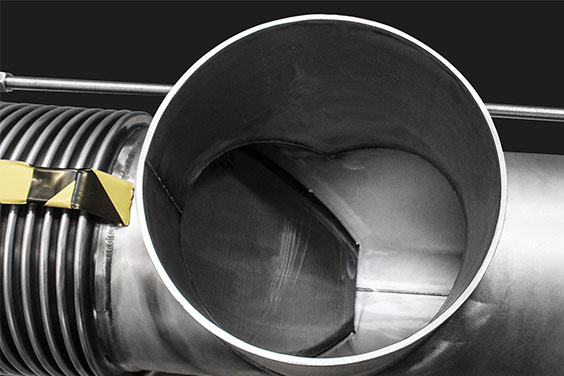

La junta de expansión de expansión fabricada íntegramente con Hastelloy tiene los siguientes parámetros de diseño:
Dimensiones: DN 300 • Longitud de instalación: 678 mm • Medio: Vapores de escape • Presión de diseño: 0/10 barg • Temperatura de diseño: 20/180 °C • AX: +/-11,5 mm • LA: +/-3,5 mm • Fuelle: 2.4819 • Bridas: 2.4819 • Extremos para soldar: 2.4819 • Manguito interior: 2.4819 • Código de diseño: EJMA

BENEFICIOS PARA EL CLIENTE

  • Una solución que ocupa poco espacio
  • Junta de expansión apta para la aplicación y su entorno
  • Solución rentable a largo plazo
  • Asistencia experta de un fabricante con experiencia en aceros de alta aleación
  • Las cargas cercanas al reactor se mantienen en un nivel aceptable
  • Diseñada para cumplir y funcionar en todos los parámetros operativos

INFORMACIÓN RELACIONADA

INFORMACIÓN TÉCNICA

  • Puede consultarse la información técnica sobre las juntas de expansión “corner relief” en el catálogo de juntas de expansión
    página 363
  • Pueden consultarse tablas de resistencia, que le ayudarán a encontrar el material adecuado para la aplicación y los materiales con los que esté trabajando, en el catálogo de juntas de expansión
    páginas 439-459
