JUNTAS DE EXPANSIÓN ARTICULADAS PARA CALEFACCIÓN URBANA
Calefacción urbana
Dinamarca
EN14917

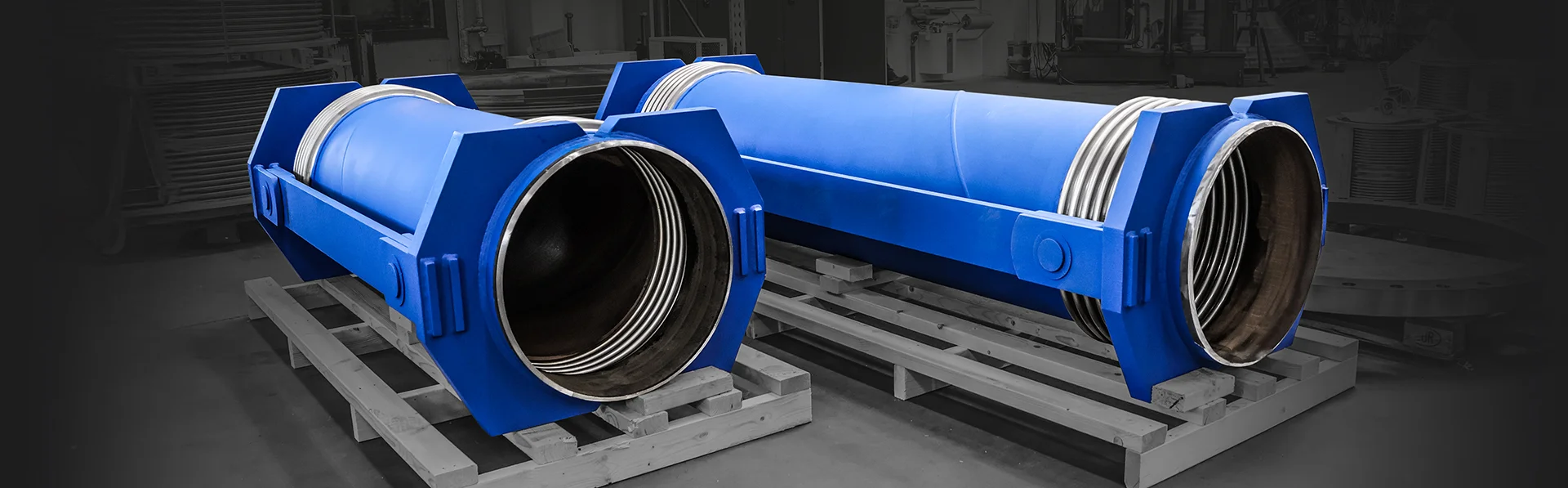

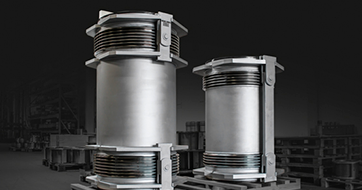

Estas juntas de expansión articuladas de sustitución exacta fueron diseñadas y fabricadas por Belman para una pasarela de tuberías DN 600 en una planta de calefacción urbana en Dinamarca.
EL PROBLEMA DEL CLIENTE
En su pasarela de tuberías en el colector, la planta de calefacción urbana necesitaba dos juntas de expansión articuladas, una para la línea de suministro y otra para la línea de retorno. Las dos juntas de expansión debían ser artículos en stock por razones de seguridad para facilitar su sustitución cuando fuera necesario, y así evitar tiempos de inactividad no planificados en el suministro de calefacción urbana. El cliente quedó satisfecho con el diseño y por lo tanto regresó a Belman para un suministro exacto de estas juntas de expansión articuladas en stock.
LA SOLUCIÓN DE BELMAN: juntas de expansión articuladas
A petición del cliente, Belman diseñó y fabricó con éxito las juntas de expansión articuladas con dos longitudes de instalación diferentes, ya que se instalarán en dos ubicaciones diferentes en el colector: una en la línea de suministro y otra en la línea de retorno. Además de la longitud de instalación, ambas juntas de expansión articuladas tenían los mismos parámetros de diseño y ambos pueden absorber un movimiento lateral de +/-60 mm (120 mm en total). Las articulaciones de las juntas de expansión controlan la absorción del movimiento y garantizan que solo se absorba el movimiento lateral. Además, las articulaciones añaden estabilidad a la construcción y evitan que las fuerzas inducidas por la presión se transfieran a las tuberías adyacentes. La razón de la construcción con dos fuelles y un tubo intermedio es para poder absorber movimientos laterales más grandes con índices de elasticidad más bajos. Los fuelles están hechos de acero inoxidable austenítico, mientras que el tubo intermedio, las bridas y las articulaciones están hechos de acero al carbono especial. Las piezas de acero al carbono están recubiertas para protegerlas de la corrosión.
Marcado CE y trazabilidad completa
De acuerdo con los requisitos del cliente, las juntas de expansión articuladas tienen el marcado CE según la categoría III PED 2014/68/UE Módulo H, fluido gr. 2 – no peligroso. Las juntas para tuberías han sido probadas a una presión de 38,5 barg y también han sido sometidas a pruebas de estanqueidad, visuales, de líquidos penetrantes, magnéticas y radiográficas.
Belman: soluciones líderes en juntas de expansión para el sector energético
Belman es un proveedor mundialmente reconocido de soluciones de juntas de expansión de alta calidad, que atiende todas las necesidades del sector energético. Con décadas de experiencia, Belman ha construido una sólida reputación por el suministro de soluciones diseñadas a medida que mejoran la seguridad, la eficiencia y la longevidad de las tuberías y la infraestructura crítica en todo el sector energético, incluida la calefacción urbana, las plantas de energía convencionales, las plantas de conversión de residuos en energía, las plantas geotérmicas, las plantas de energía nuclear, etc. A lo largo de los años, Belman ha suministrado numerosas soluciones de juntas de expansión a todos estos diversos tipos de plantas y sistemas dentro del sector energético.
CARACTERÍSTICAS DE DISEÑO
Parámetros de diseño de las juntas de expansión articuladas de sustitución exacta:
Tipo: Juntas de expansión con bisagras • Cantidad: 1 ud. • Dimensiones: DN 600 • Longitud de instalación: 2080 mm • Medio: Calefacción urbana • Presión de diseño: 25 barg • Temperatura de diseño: 120°C • LA: +/-60 mm • Fuelles: 1.4541 (AISI 321) • Bridas: 1.0473 (P355GH) • Tubo intermedio: 1.0345 (P235GH (H I)) • Código de diseño: EN 14917
Tipo: Juntas de expansión con bisagras • Cantidad: 1 ud. • Dimensiones: DN 600 • Longitud de instalación: 2830 mm • Medio: Calefacción urbana • Presión de diseño: 25 barg • Temperatura de diseño: 120°C • LA: +/-60 mm • Fuelles: 1.4541 (AISI 321) • Bridas: 1.0473 (P355GH) • Tubo intermedio: 1.0345 (P235GH (H I)) • Código de diseño: EN 14917
BENEFICIOS PARA EL CLIENTE
- 2 juntas de expansión con diferentes longitudes para una instalación precisa en el colector
- Asistencia de un proveedor con experiencia demostrada en la industria energética
- Solución fiable de juntas de expansión fiable, ya que Belman ha fabricado esta solución para el cliente anteriormente y, por lo tanto, tiene experiencia en la solución y los requisitos de la aplicación
- Una solución con marcado CE y trazabilidad completa
- Estabilidad controlada por articulaciones que garantiza la integridad estructural al evitar la transferencia no deseada de fuerzas inducidas por la presión a las tuberías adyacentes
