ROHRLEITUNGSKOMPENSATOR MIT GELENKEN FÜR FERNWÄRME

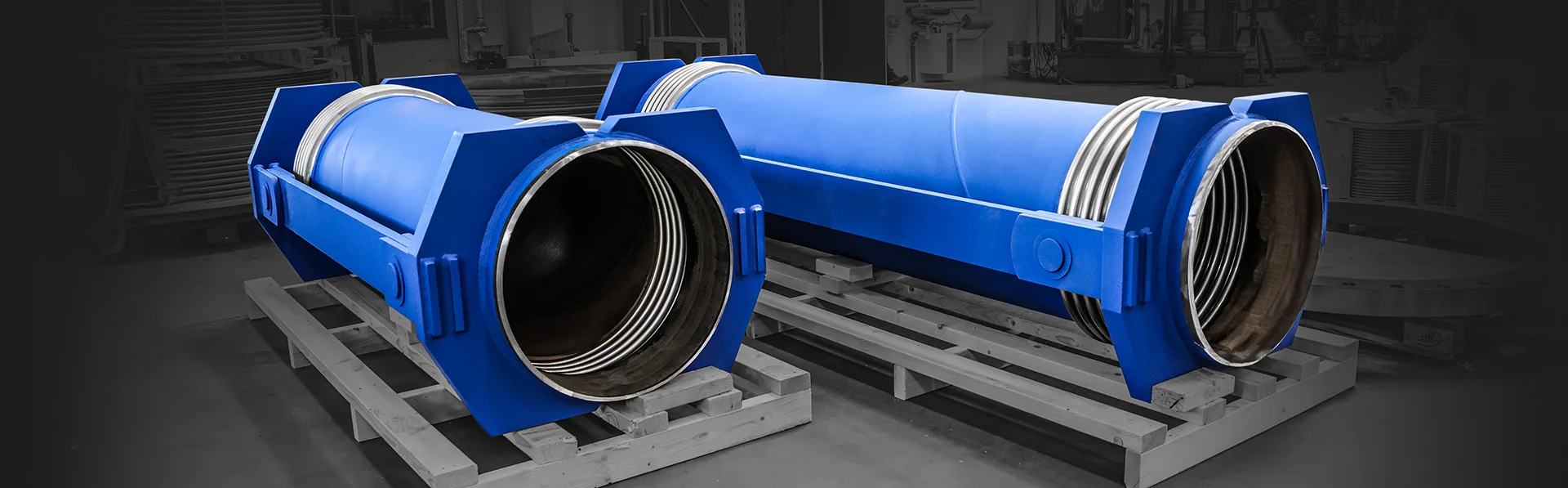

Diese 1:1-Ersatz-Rohrleitungskompensatoren mit Gelenken wurden von Belman für die DN-600-Rohrbrücke einer dänischen Fernwärmeanlage in Dänemark ausgelegt und gefertigt.

PROBLEMATIK DES KUNDEN
Die Fernwärmeanlage benötigte in ihrer Rohrbrücke am Verteiler zwei Rohrleitungskompensatoren mit Gelenken: einen für die Zuleitung und einen für den Rücklauf. Beide Kompensatoren sollten aus Sicherheitsgründen als Lagerware vorgehalten werden, um bei Bedarf den Austausch zu erleichtern und ungeplanten, längerfristigen Ausfallzeiten der Fernwärmeversorgung zuvorzukommen. Der Kunde war mit der Auslegung zufrieden und bestellte daher bei Belman einen der vorrätigen 1:1-Rohrleitungskompensatoren mit Gelenken.

DIE LÖSUNG VON BELMAN – Rohrleitungskompensatoren mit Gelenken für Fernwärme
Auf Wunsch des Kunden entwickelte und fertigte Belman die Kompensatoren erfolgreich mit zwei verschiedenen Einbaulängen für zwei verschiedene Stellen am Verteiler: einen in der Versorgungsleitung und einen im Rücklauf. Abgesehen von der Einbaulänge hatten beide Gelenkkompensatoren die gleichen Auslegungsparameter und nehmen seitliche Bewegung von +/-60 mm (insgesamt 120 mm) auf. Die Gelenke an den Kompensatoren steuern die Bewegungsaufnahme und sorgen dafür, dass nur angulare Bewegungen aufgenommen werden. Außerdem verleihen die Gelenke der Konstruktion zusätzliche Stabilität und verhindern, dass druckbedingte Kräfte auf die angrenzenden Rohrleitungen übertragen werden. Die Konstruktion mit zwei Bälgen und einem Mittelrohr wurde gewählt, um größere seitliche Bewegungen bei geringerer Federrate aufnehmen zu können. Die Bälge bestehen aus austenitischem Edelstahl, während das Mittelrohr, die Flansche und die Gelenke aus Kohlenstoff-Spezialstahl gefertigt sind. Die Kohlenstoffstahlteile sind korrosionsschutzbeschichtet.

CE-gekennzeichnet und vollständig rückverfolgbar
Gemäß Kundenvorgabe sind die Rohrleitungskompensatoren CE-gekennzeichnet nach Kategorie III PED 2014/68/EU, Modul H, Flüssigkeit Gr. 2 – nicht gefährlich. Die Rohrleitungskompensatoren wurden neben Dichtheits-, Sicht-, Farbeindring-, Magnetpartikel- und Röntgenprüfungen auch einer Druckprüfung bei 38,5 barg unterzogen.

Belman – führende Kompensatorlösungen für den Energiesektor
Belman ist ein weltweit anerkannter Anbieter hochwertiger Kompensatorlösungen und erfüllt alle Anforderungen der Energiebranche. Durch jahrzehntelange Erfahrung hat sich Belman einen hervorragenden Ruf als Anbieter maßgefertigter Lösungen zur Verbesserung der Sicherheit, Wirtschaftlichkeit und Lebensdauer von Rohrleitungen und kritischer Infrastruktur im gesamten Energiesektor erworben – darunter Fernwärme, konventionelle Kraftwerke, Müllverbrennungsanlagen, Geothermieanlagen und Kernkraftwerke. Mit den Jahren hat Belman zahlreiche Kompensatorlösungen für all diese unterschiedlichen Arten von Anlagen und Systeme im Energiesektor geliefert.
