PENETRATION SEALS AUS REINEM INCOLOY 825

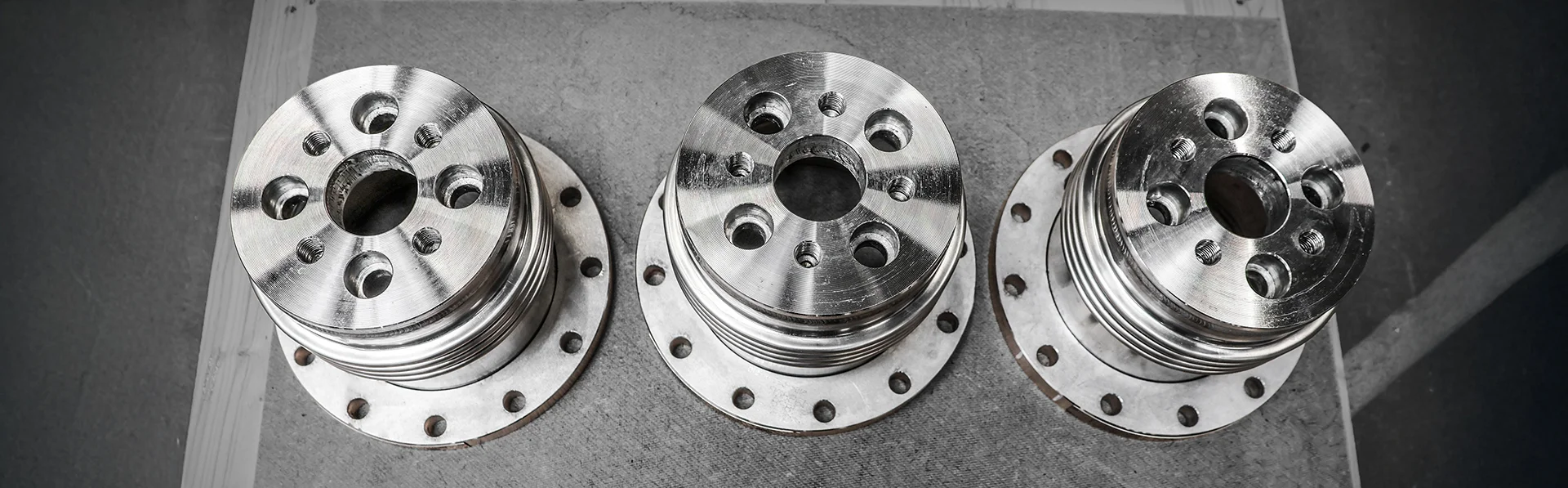

Zur Abdichtung eines Mantelbehälters in einem nordeuropäischen Chemiewerk entwickelte und fertigte Belman drei besondere Penetration Seals aus reinem Incoloy 825.



PROBLEMATIK DES KUNDEN
Das Chemiewerk suchte nach Penetration Seals als Ersatz für mehrere alte Seals mit endender Nutzungsdauer. Der Kunde war mit der bisherigen Lösung zufrieden und suchte daher nach einem Lieferanten, der neue Penetration Seals aus demselben Werkstoff entsprechend seinen Zeichnungen entwickeln und herstellen konnte. Der Kunde wandte sich an Belman, da wir für unser Fachwissen zur Herstellung individueller, maßgefertigter Lösungen bekannt sind.



DIE LÖSUNG VON BELMAN

Penetration Seals aus reinem Incoloy 825

Belman entwickelte und fertigte die Penetration Seals fachmännisch nach den Wünschen und Vorgaben des Kunden. Dies garantierte dem Kunden eine bewährte Lösung, die den Mantelbehälter sicher abdichtet und den Innen- vom Außenteil trennt. Der Incoloy-825-Balg mit speziellen Incoloy-825-Flanschen wird über der Düse angebracht. Der Balg sorgt für die Aufnahme sowohl axialer als auch lateraler Bewegungen. Die spezielle Form der Flansche am Ende der Penetration Seals erlaubt axiale Bewegungen des durchgeführten Rohrs. In diesem Fall wird das durchgeführte Rohr mit Flanschen an der Penetration Seals (Oberteil) befestigt, aber auch eine Schweißbefestigung ist möglich.



Vollständig aus Incoloy 825 gefertigt

In der petrochemischen Industrie dienen Mantelbehälter zur Regelung der Temperatur ihres Inhalts. Um den Behälter ist ein Kühl- oder Heizmantel angebracht, durch den ein Kühl- oder Heizmedium zirkuliert. Da sehr viele Medien in der Petrochemiebranche sauer oder abrasiv sind, muss der Werkstoff der Penetration Seals hochlegiert sein. Daher verlangte der Kunde Penetration Seals aus reinem Incoloy 825, einer Kupfer-Chrom-Nickel-Legierung mit hervorragender Korrosionsbeständigkeit gegen die aggressivsten Säuren. Dank seines Nickelgehalts in Verbindung mit Molybdän und Chrom bietet Incoloy 825 ausgezeichnete Beständigkeit gegen reduzierende Umgebungen, die etwa Schwefel- und Phosphorsäure enthalten. Es ist beständig gegen lokale Korrosion wie Rissbildung und Lochfraß und eine Vielzahl oxidierender Substanzen wie Salpetersäure, Nitrate und oxidierende Salze. Wegen seiner Beständigkeit ist Incoloy 825 der Werkstoff der Wahl für vielerlei Anwendungen, auch in der Petrochemie.



Volle Rückverfolgbarkeit und Dokumentation

Gemäß den Kundenanforderungen sind die Penetration Seals vollständig rückverfolgbar und wurden umfangreichen Prüfungen unterzogen, darunter die folgenden zerstörungsfreien Prüfungen: Dichtheitsprüfung, Druckprüfung bei 15 bar, Sichtprüfung, Farbeeindringprüfung und Röntgenprüfung.



Belman – unübertroffener Experte für Penetration Seals

Metallische Kompensatoren können als Penetration Seals dienen, wenn sie speziell für diesen Zweck entworfen werden. Belman bringt unübertroffenes Fachwissen in der Gestaltung und Herstellung kundenspezifischer Kompensatorlösungen mit. Wir können unsere Penetration Seals daher an die meisten Situationen anpassen und sie entsprechend den tatsächlich erforderlichen Bewegungen am Installationsort auslegen. Penetration Seals von Belman sind eine luftdichte Penetration Seals lösung, die axiale und laterale Bewegungen ermöglicht, ohne hohe Belastungen auf das durchgeführte Rohr und die Wand auszuüben. Die Penetration Seals von Belman sind aus austenitischem Edelstahl und daher wartungsfrei. Belman liefert seit Jahrzehnten weltweit zahlreiche Seals für unterschiedliche Anwendungen und aus vielerlei Werkstoffen.
