ZEMENTWERKE KOMPENSATOREN




 SPITZENLEISTUNG BEI
BRANCHENFÜHRENDE

KOMPENSATOREN
FÜR ZEMENTWERKE

Kompensatoren für Zementwerke dienen zahlreichen Anwendungen. Durch zahlreiche Projekte für Zementwerke hat Belman umfassende Erfahrung mit vielerlei Einbausituationen gesammelt.

Anwendungen:

  • Ofenein- und -austrittskanäle
  • Vorwärmer und Kalzinator
  • Rohmühlen- und Zementmühlenkanäle
  • Tertiärluftkanäle (TA-Kanäle)
  • Saugzug-, Druck und Prozessventilatoren
  • Anschlüsse an Entstaubungsanlagen und Gewebefilter
  • Bypasskanäle und Gaskonditionierungstürme

Designkompetenz:

  • Hoher Druck
  • Tiefsttemperaturen
  • Besondere Medienzusammensetzungen
  • Besondere Werkstoffanforderungen
  • Kundenspezifische Stahlkompensatoren und Gewebekompensatoren

Auslegungsbereich und Lieferumfang bei Zementwerke-Kompensatoren

Leistungsspektrum von Belman hinsichtlich Kompensatoren für Zementwerke:

Dimensions-Symbol

NENNWEITEN:
DN 25 – DN 6000
(Belman-Bereich umfasst
DN 25 – 12.000)

Pressure_Symbol

DRUCK:
Von vollständigem Vakuum bis
50 barg
(Belman-Bereich:
Von vollständigem Vakuum bis
250 barg oder nötigenfalls darüber.

temperature

TEMPERATUR:
-269°C bis +1000°C

Materials_bellow_Symbol

WERKSTOFFE:

Alle austenitischen Edelstähle, darunter 1.4571 (AISI 316Ti), 1.4404 (AISI 316L), 1.4541 (AISI 321), 1.4878 (AISI 321 H), Inconel 800H, Inconel 625, Inconel 825

Design_Codes_Symbol

KONSTRUKTIONSNORMEN:

EN 13445, EN 13480, EN 14917
ASME VIII, div.I, ASME B31.3
ASME B31.1, EJMA, AD 2000
sowie weitere auf Anfrage.

Test_QC_Symbol

PRÜFUNGEN:

Röntgenprüfung, Helium-Dichtheitsprüfung, Druckprüfung, Luftprüfung, Farbeindringprüfung, Magnetpartikelprüfung und viele mehr

MASSGESCHNEIDERTE

ZEMENTWERKE KOMPENSATOREN

HOCHDRUCKKOMPENSATOREN AUS HASTELLOY C-4

Fallbeispiel

Diese Hochdruckkompensatoren aus Hastelloy waren die ideale Lösung für ein Zementwerk in Deutschland. Diese großen Kompensatoren mit den Nennweiten DN 600 und DN 550 sind 2,5 Meter lang. Wegen der extremen Druckbedingungen im Betrieb und der Forderung, dass die Kompensatoren große axiale Bewegungen aufnehmen müssen, galten bei der Auslegung und für die Prüfungen der Kompensatoren strenge Anforderungen. Gemäß den Vorgaben des Kunden werden die Bälge und Innenleitrohre aus Hastelloy C-4 gefertigt – einem Werkstoff mit hervorragender Hochtemperaturstabilität, hoher Duktilität und Korrosionsbeständigkeit

Weiterlesen
ERFAHRENER, ANERKANNTER LIEFERANT

REFERENZEN

Cementa • JK Lakshmi Cement • KJS Cement • JSW Group • Nuveco • ACC • Dalmia Cement • Dangote Cement • Sidhee Cement

Uhde High Pressure Technologies • Ambuja Cement • Goldstone Cement • Amrit Cement • Sagar Cement • Chettinad Cement • Toshali Cement • Norcem • Fuller (FLSmidth)

Referenzen
KOMPENSATOREN FÜR ZEMENTWERKE

TECHNISCHE BESCHREIBUNG

TYPEN UND AUSLEGUNGEN

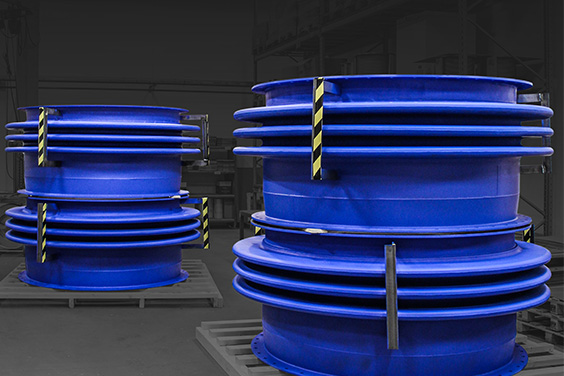

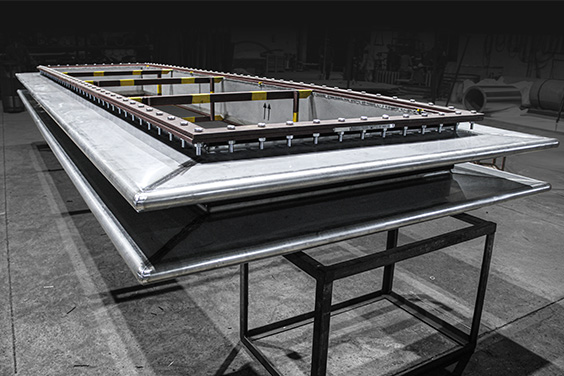

Zu den in Zementwerken verwendeten Kompensatorentypen und ‑ausführungen gehören sowohl Standard-Katalogkompensatoren als auch vollständig kundenspezifische, auf besondere Anwendungsanforderungen zugeschnittene Kompensatoren. Nach den Erfahrungen von Belman werden in dieser Branche jedoch vor allem folgende Kompensatortypen verwendet:



Kundenspezifische Kompensatorlösungen
Zu den meisten Projekten wird Belman hinzugezogen, um bei der Ermittlung der für die Anwendung optimalen Lösung zu helfen. Dies erfordert häufig kundenspezifische, speziell auf die Herausforderungen komplexer und kritischer Rohrleitungssysteme zugeschnittene Kompensatoren. Wegen unterschiedlicher Medienzusammensetzungen und Betriebsbedingungen können sich Auslegung und Eigenschaften der Kompensatoren von Projekt zu Projekt erheblich unterscheiden. Belman ist auf die Entwicklung maßgeschneiderter Lösungen spezialisiert, die genau den Anforderungen des Kunden und der Anwendung entsprechen.

Entwicklung & Konstruktion

Werkstoffe

Kompensatoren für Zementwerke werden in der Regel aus austenitischen Edelstählen oder hitzebeständigen Stählen gefertigt. Die Werkstoffwahl richtet sich nach den Anforderungen der konkreten Auslegung und Anwendung hinsichtlich aller Bauteile wie Bälge, Innenleitrohre, Flansche, Mittelrohre und Anschweißenden. Belman kann Kompensatoren für Zementwerke aus den folgenden Werkstoffen auslegen und fertigen:

  • Alle austenitischen Edelstähle, einschließlich 1.4571 (AISI 316Ti), 1.4541 (AISI 321) und dergleichen.
  • 253 MA (1.4835)
  • Hastelloy C-4

VORTEILE

  • Die passende Kompensatorlösung für der Anwendung
  • Maßgeschneidert in allen Werkstoffen, auch hochlegierten Werkstoffen
  • Kostengünstige Lösung für die Anwendung

PRODUCT
BROCHURE

Download
catalogue expansion joints from Belman

ZUM
KOMPENSATOREN-
KATALOG

QUALITÄT & PRÜFUNGEN

Belman ist für die hohe Qualität seiner Produkte bekannt – daher spielt auch unsere Qualitätskontrolle eine so wesentliche Rolle in unseren Geschäftsabläufen. Alle Prozesse der Produktionsphase werden von den Belman-Qualitätsingenieuren geplant, streng befolgt, gemäß unseren Verfahren und Anweisungen umgesetzt und sorgfältig von den unternehmenseigenen Qualitätsprüfern auditiert. Alle Kontrollen und Überprüfungen werden gemäß den strengen Belman-Qualitätskontrollverfahren durchgeführt: Sie sind Teil des von DNV zugelassenen ISO-9001-Qualitätsmanagementsystems von Belman.



Prüfablaufplan & Prüfung
Der vom Qualitätsmanagement erstellte Prüfablaufplan sorgt dafür, dass für jeden Fertigungsschritt die jeweiligen Prüfpunkte wie Halte- und Zeugenpunkt vorgesehen werden.

Belman führt auf Grundlage der Herstellungsnormen, Projektspezifikationen, Anwendung, Medien und ggf. Schiffs-Klassifizierungsvorschriften eine große Anzahl an Qualitätsprüfungen durch, darunter auch zerstörende und zerstörungsfreie Prüfungen sowie Abnahmeprüfungen. Alle Prüfungen können basierend auf Kunden- und Klassifizierungsanforderungen von einer Drittpartei überwacht werden.

  • Zerstörende Prüfung: Dazu gehören der Lebensdauertest und die Berstprüfung, die zur Überprüfung der Konstruktion beispielsweise von Schiffen oder Offshore-Plattformen dient.
  • Zerstörungsfreie Prüfungen: Dazu gehören die Sichtprüfung, die Farbeindringprüfung, die Röntgenprüfung, die Magnetprüfung, die Ultraschallprüfung, die Härteprüfung und die positive Materialidentifikation (PMI) für alle Anwendungen.
  • Abnahmeprüfungen: Dichtheitsprüfung mit Luft, Dichtheitsprüfung mit Helium und Formier Gas sowie hydrostatische Druckprüfung für alle Anwendungen
Weiterlesen
BELMAN SPITZENLEISTUNG BEI

GEWEBEKOMPENSATOREN

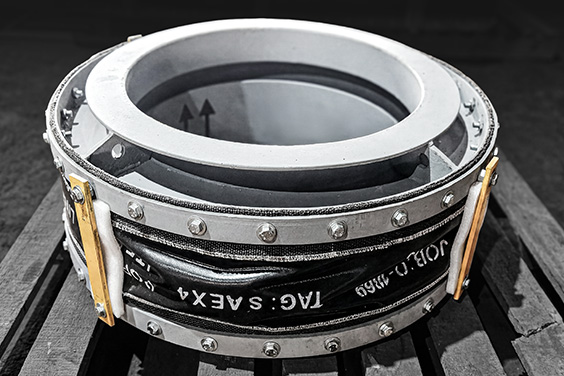

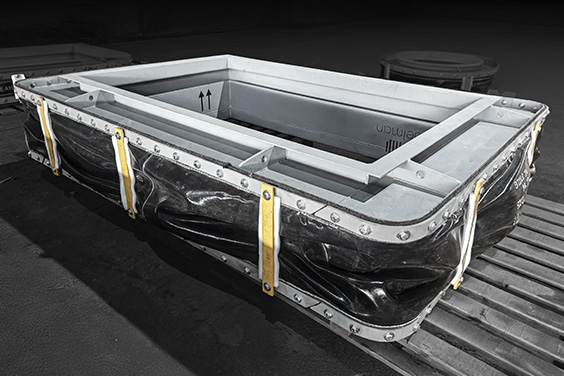

In Zementwerken werden neben Stahlkompensatoren auch häufig Gewebekompensatoren eingesetzt. Um Zementwerken ein vollständiges Produktspektrum anzubieten, konstruiert, fertigt und liefert Belman auch vielerlei Gewebekompensa.Gewebekompensatoren bieten mehr Flexibilität als andere Lösungen und können aus vielerlei Spezialgewebe hergestellt werden, die mit ausgewählten Elastomeren oder Fluorpolymeren beschichtet oder laminiert sind. Gewebekompensatoren werden zur Isolierung, zur Vermeidung mechanischer Lasten und zum Schutz vor Abrieb verwendet. Sie bieten Rohrleitungskonstrukteuren Vorteile, da sie gleichzeitige Bewegungen in mehreren Richtungen aufnehmen können. Außerdem erzeugen sie kaum Reaktionskräfte und benötigen nur wenig Platz. Gewebekompensatoren lassen sich leicht an die bestehenden Betriebsbedingungen anpassen und sind problemlos zu transportieren und in Rohrleitungs- und Kanalsystemen zu installieren. Verglichen mit Stahlkompensatoren bieten Gewebekompensatoren nahezu unbegrenzte Flexibilität und eröffnen Rohrleitungskonstrukteuren viele Möglichkeiten. Gewebekompensatoren werden in Systemen mit niedrigem Druck und trockenen Medien eingesetzt.

Weiterlesen

WIR BAUEN

KOMPENSATOREN SEIT 1994

So finden wir die optimale Lösung für Ihr Rohrleitungssystem.
