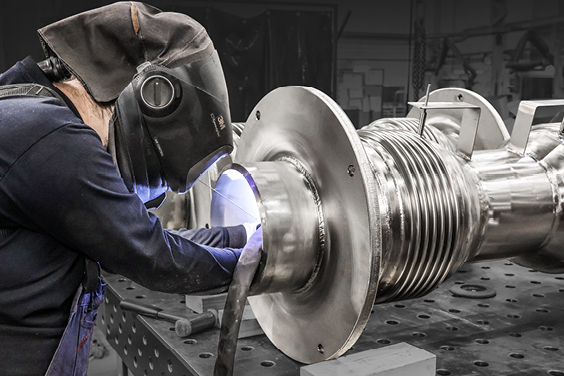

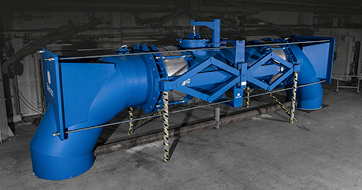

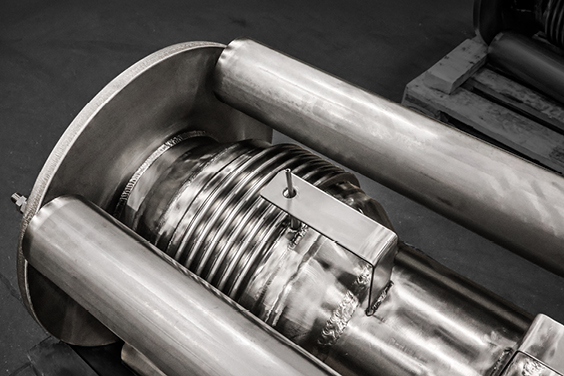

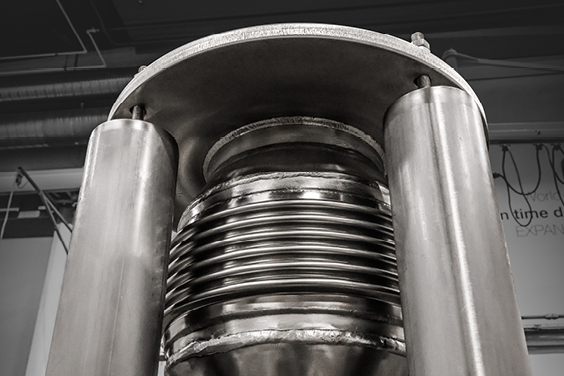

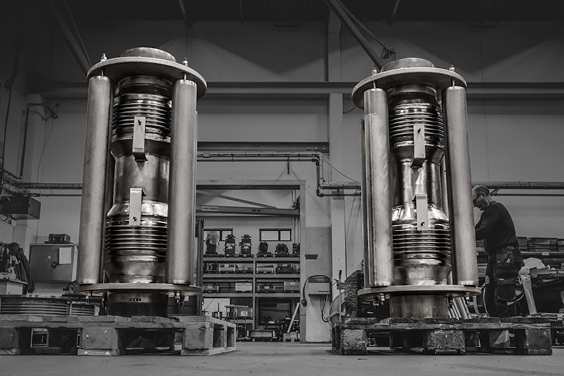

Petróleo y gas Caso real JUNTAS DE EXPANSIÓN DE PARED CALIENTE FCC Refinería de petróleo Europa EJMA Para una refinería en Finlandia, Belman diseñó y fabricó dos juntas de expansión de pared caliente FCC para su instalación en la línea de flujo crítica que transporta gases de combustión, hidrocarburos y finos de catalizador. Las juntas de expansión sirvieron como sustitución exacta de las juntas de expansión existentes. EL PROBLEMA DEL CLIENTE En la línea de flujo de su refinería, el cliente tenía dos juntas de expansión que habían llegado al final de su vida útil. Como las juntas de expansión existentes habían funcionado satisfactoriamente, el cliente solicitó una solución de sustitución idéntica. Con especificaciones detalladas, requisitos y planos en mano, el cliente buscó un fabricante experimentado y certificado capaz de diseñar y fabricar las juntas de expansión de pared caliente requeridas. Un requisito clave era que los materiales de acero para presión cumplieran las normas EN o ASME y fueran de origen europeo. LA SOLUCIÓN DE BELMAN Juntas de expansión de pared caliente FCC Belman diseñó una solución basada en las especificaciones del cliente y los planos de las juntas de expansión FCC existentes. Sin embargo, para optimizar la solución, Belman propuso una pequeña modificación en la selección de materiales. Debido a la alta temperatura del medio, el impacto térmico normalmente requiere que los materiales de las paredes sean acero inoxidable resistente a temperaturas elevadas. Por esta razón, los fuelles y las camisas interiores fueron se especificaron en Inconel 625, que se utiliza habitualmente en aplicaciones FCCU por su resistencia mecánica superior y su excelente resistencia a la corrosión en un amplio rango de temperaturas y ambientes agresivos. En consecuencia, el cliente especificó originalmente Inconel 625 también para los extremos para soldar, acorde con el material usado en las juntas de expansión originales. Sin embargo, Belman sugirió usar en su lugar el material 1.4878 (AISI 321H), un acero inoxidable austenítico resistente al calor. A diferencia del Inconel, que es a base de níquel, el AISI 321H ofrece suficiente resistencia a la corrosión y a la temperatura para esta aplicación, a la vez que proporciona una solución más rentable. Esta sustitución permitió al cliente mantener los estándares de rendimiento a la vez que redujo los costes de material. No obstante, los fuelles y las camisas interiores se mantuvieron en Inconel 625 debido a los requisitos de cálculo de resistencia. Para protegerlas contra la corrosión, las juntas de expansión se recubrieron con imprimación y un revestimiento de silicona-aluminio, aplicado según las especificaciones del cliente en cuanto a espesor, tipo y método de aplicación. Aislamiento capaz de mantener una temperatura superficial baja Entre los fuelles y las camisas interiores se colocó aislamiento Superwool para mantener la temperatura superficial de los fuelles suficientemente baja, a pesar de la alta temperatura del medio. Las juntas de expansión se diseñaron como juntas de expansión atirantadas con doble fuelle para absorber grandes movimientos laterales en ambos planos, aunque no de manera simultánea. Para controlar la absorción de movimientos, se integraron tirantes en el diseño. Según el requisito del cliente de minimizar la temperatura de los tirantes, idealmente sin superar los 50 °C, se aislaron con Superwool y quedaron protegidos en una carcasa. Esta construcción mantuvo eficazmente la temperatura superficial de los tirantes dentro de los límites especificados. Indicadores de fugas con manómetro y válvula Un requisito clave del cliente era que todos los fuelles estuvieran equipados con indicadores de fugas, formados por un manómetro y una válvula conectados al espacio entre las capas del fuelle. Esta configuración, conocida como fuelle comprobable de dos capas, está diseñada para proporcionar una detección temprana en caso de fallo de una capa. Los fuelles comprobables de dos capas están formados por dos capas de material de espesor igual, con un pequeño espacio intermedio entre ellas donde se instala el sistema de control de fugas. Cada capa está diseñada para soportar de forma independiente la carga completa de diseño. Esto quiere decir que, si una capa presenta una fuga o falla, la segunda capa puede mantener la integridad de la presión y permitir un funcionamiento seguro hasta la siguiente parada programada. Los fuelles comprobables de dos capas se emplean ampliamente en unidades de craqueo catalítico en lecho fluido (FCCU/FCC) y otras aplicaciones críticas, como plantas químicas, donde la detección temprana de fallos y la fiabilidad operativa son fundamentales. Aseguramiento y control de calidad de los fuelles de expansión FCC Dada la criticidad de la aplicación, las juntas de expansión se fabricaron con trazabilidad completa y marcado CE conforme a la Categoría II de la PED 2014/68/UE, Módulo G. La evaluación de conformidad fue supervisada tanto por el cliente como por un organismo independiente de inspección. Se entregó al cliente un libro de datos de fabricación (MDB) completo. Entre las pruebas realizadas a las juntas de expansión FCC, y según petición del cliente, se incluyen las siguientes: Prueba visual (VT) Prueba de estanqueidad espacio intermedio entre ellas (PT) Examen radiográfico (RT) Prueba de fugas Prueba magnética Prueba de presión Belman: proveedor reconocido de juntas de expansión FCC personalizadas Belman posee una amplia experiencia en el diseño y la fabricación de juntas de expansión para unidades de craqueo catalítico en lecho fluido (FCCU) y otras aplicaciones en refinerías de petróleo. Con el paso de los años, Belman ha diseñado y fabricado con éxito juntas de expansión FCCU personalizadas para su instalación en numerosos países. Entre las soluciones más destacables se encuentran una junta de expansión FCC de 30 toneladas totalmente personalizada con una boca de acceso especial, así como tres juntas de expansión FCC diseñadas de forma única y entregadas en solo 12 semanas, demostrando nuestras capacidades técnicas y flexibilidad en la entrega. CARACTERÍSTICAS DE DISEÑO arámetros de diseño de las juntas de expansión de pared caliente FCC: Tipo: Junta de expansión FCC • Cantidad: 2 uds. • Dimensiones: DN 250 • Longitud de instalación: 1300 mm • Medio: Gases de combustión/hidrocarburos/finos de catalizador • Presión de diseño: 4 barg • Temperatura de diseño: 650°C • LA: +/-85 mm • Fuelles: 2.4856 (Inconel 625) • Camisas interiores: 2.4856 (Inconel 625) • Extremo de la tubería, tubo intermedio: 1.4878 (AISI 321 H) • Código de diseño: EJMA BENEFICIOS PARA EL CLIENTE Una solución de sustitución exacta adaptada a los requisitos del cliente y al diseño existente de la junta de expansión FCC, garantizando una integración perfecta. Optimización de costes del proyecto mediante la sustitución estratégica de materiales sin comprometer el rendimiento. Garantiza un funcionamiento seguro y la detección temprana de fugas gracias a los fuelles de doble capa comprobables y a los indicadores de fugas integrados con manómetro y válvula Se mantienen bajas temperaturas superficiales mediante aislamiento Superwool en fuelle y tirantes, cumpliendo estrictos límites térmicos. Cumplimiento total de las normas EN/ASME, marcado CE (PED Categoría II, Módulo G), trazabilidad completa y documentación íntegra (MDB) Aprovechamiento de los amplios conocimientos de un fabricante con gran experiencia en juntas de expansión para aplicaciones FCC. INFORMACIÓN RELACIONADA INFORMACIÓN TÉCNICA Más información sobre las juntas de expansión FCCU en el catálogo de juntas de expansión FCCU de Belman Descargar catálogo Puede consultarse más información sobre los fuelles comprobables de dos capas en el sitio web de Belman Seguir leyendo REFERENCIAS Total Fina Elf • BP • OMV • Gunvor Petroleum (Prev. Kuwait Petroleum Europoort B.v (Q8)) • Shell • Statoil • Rosneft • Enap • TOR • MOL • Chevron • Eni • Murco Petroleum Limited • Linde Ag • Qapco • Lukoil • Preem • Total • PKN Orlen • Saudi Aramco • KNPZ • Maersk Oil • Tatneft • Ceylon Petroluem • Termo Petroleo • Repsol • Equinor (Statoil) • Novatek • Valero • China National Petroleum Corporation (CNPC) • Ineos • National Refinery • Valero • GE Oil & Gas • ExxonMobil • Sinopec • Petrogal • NOV • Ruhr Oel VER MÁS REFERENCIAS TRABAJO A MEDIDA Y DE CONFIANZA CASOS REALES RELACIONADOS Juntas de expansión FCC de cardán Cuatro juntas de expansión FCC para su instalación en la unidad de craqueo catalítico en lecho fluido de una refinería española. Las juntas de expansión se diseñaron conforme a las especificaciones del cliente, especificaciones KBR y ASME B31.3:2010. LEER MÁS Juntas de expansión FCC en diseño compacto Belman ha suministrado un total de dos juntas de expansión FCCU en diseño compacto para una refinería: una junta de expansión de catalizador gastado y una junta de expansión de catalizador regenerado. Las juntas de expansión están equipadas con fuelles comprobables de dos capas. LEER MÁS Junta de expansión FCC con boca de acceso Esta junta de expansión FCC de 30 toneladas fue diseñada para una unidad de craqueo catalítico en lecho fluido ubicada en una refinería de petróleo. Está instalada en el codo de tubería encima del reactor y a una altura aproximada de 100 metros. La boca de acceso hecha a medida está equipada con un mecanismo inteligente de apertura y cierre, ya que la tapa es muy pesada debido al revestimiento refractario. La boca de acceso permite un fácil acceso para inspeccionar el interior de la tubería. LEER MÁS OBTENGA MÁS CONOCIMIENTOS SOBRE ESTA SOLUCIÓN INFORMACIÓN TÉCNICA RELACIONADA MÁS INFORMACIÓN SOBRE JUNTAS DE EXPANSIÓN PARA FCCU LEER MÁS MÁS INFORMACIÓN SOBRE ENSAYOS para JUNTAS DE EXPANSIÓN LEER MÁS DEJE QUE DISEÑEMOS UNA SOLUCIÓN DE DISEÑO PERSONALIZADA PARA USTED CONTACTE CON NOSOTROS (+45) 7515 5999 belman@belman.com Ant. Siguiente
