Caso real

FUELLES DE EXPANSIÓN PARA CRAQUEO CATALÍTICO EN LECHO FLUIDO (FCCU)

Refinería de petróleo

España

Especificaciones ASME B31.3:2010 y KBR

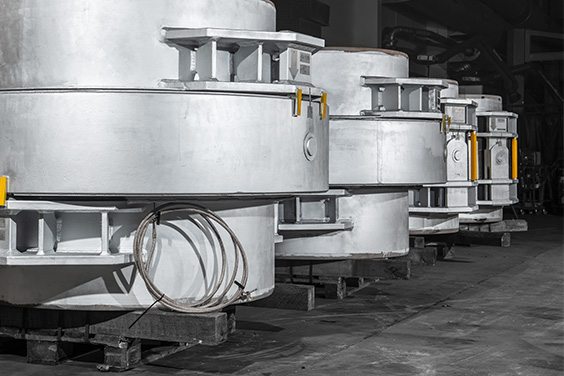

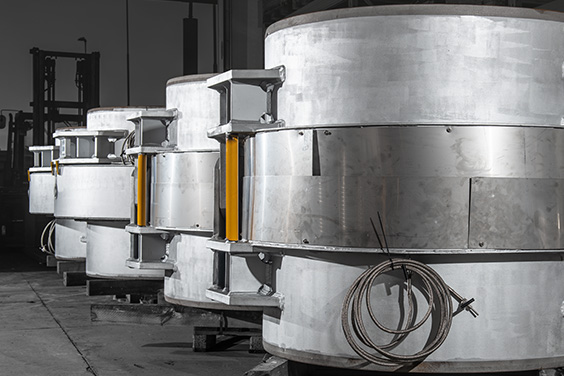

Belman ha diseñado y fabricado con éxito cuatro juntas de expansión para una refinería de petróleo española. Se instalarán en la unidad de craqueo catalítico en lecho fluido (FCCU) de la refinería.



Diseño
Belman diseñó las juntas de expansión para craqueo catalítico en lecho fluido (FCCU) de conformidad con las especificaciones del cliente, las especificaciones KBR y el código de diseño ASME B31.3:2010. La solución exigía dos juntas de expansión con bisagras y dos juntas de expansión de cardán. Belman apoyó al cliente con asesoramiento experto desde la etapa inicial de ingeniería y también durante la elaboración de un informe de diseño completo. Este informe contenía más de sesenta páginas, incluido el análisis de tensión de los componentes externos, los cálculos térmicos, los cálculos de los fuelles, etc. Además, Belman también asistió a las reuniones de lanzamiento en las instalaciones del cliente.

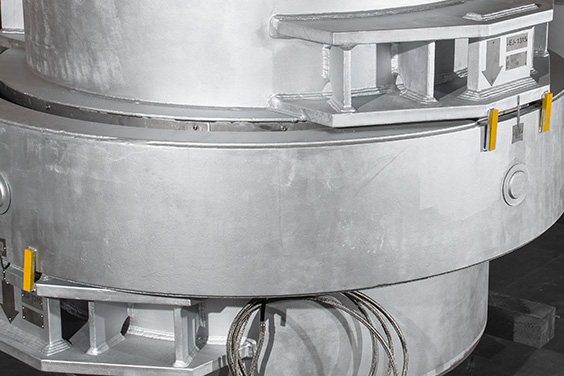

Las juntas de expansión para craqueo catalítico en lecho fluido (FCCU) se diseñaron a modo de fuelles comprobables de dos capas con tubos adicionales de acero inoxidable conectados al puerto de prueba. Esto aseguró que el mantenimiento durante el servicio sería más fácil de realizar. Además, de acuerdo con las especificaciones, se utilizó un sistema especial de revestimiento de zinc.



Experiencia en fuelles de expansión para craqueo catalítico en lecho fluido (FCCU)
Belman cuenta con una dilatada experiencia en el diseño y la fabricación de juntas de expansión para unidades de craqueo catalítico en lecho fluido (FCCU) y otras aplicaciones críticas en distintas plantas. A petición, podemos enviar listas de referencias para juntas de expansión para FCC, juntas de expansión con revestimiento refractario para FCC y otras industrias. Esto también incluye las juntas de expansión con revestimiento de ladrillos. Las excepcionales juntas de expansión para unidades de craqueo catalítico en lecho fluido (FCCU) diseñadas por Belman incluyen una junta de expansión personalizada de 30 toneladas y 3 juntas de expansión de diversos diseños con un plazo de entrega reducido a 12 semanas.

CARACTERÍSTICAS DE DISEÑO

Los fuelles de expansión para craqueo catalítico en lecho fluido (FCCU) tienen los siguientes parámetros de diseño:

Tipo: Junta de expansión con bisagras • Cantidad: 2 uds. • Dimensiones: DN 1400 • Longitud: 1350 mm • Medio: Gas de escape • Temperatura de diseño: 982 °C • Presión de diseño: 3,65 barG • AN: +/-1° • Fuelles: Inconel 625 LCF • Extremo de la tubería: SA-516 gr. 70 • Manguitos interiores: 1.4948 • Códigos de diseño: ASME B31.3:2010 • Especificaciones: KBR

Tipo: Juntas de expansión de cardánCantidad: 2 uds. • Dimensiones: DN 1400 • Longitud: 1350 mm • Medio: Gas de escape • Temperatura de diseño: 982 °C • Presión de diseño: 3,65 barG • AN: +/-1° • Fuelles: Inconel 625 LCF • Extremo de la tubería: SA-516 gr. 70 • Manguitos interiores: 1.4948 • Códigos de diseño: ASME B31.3:2010 • Especificaciones: KBR

BENEFICIOS PARA EL CLIENTE

  • Excelente soporte desde la etapa de planificación inicial
  • Cumplimiento de las especificaciones KBR
  • Simulaciones en Rohr2 y análisis de elementos finitos
  • Precios competitivos
  • Informes de progreso mensuales
  • Dibujos detallados, en contraposición a los de los distribuidores de la competencia
INFORMACIÓN RELACIONADA

INFORMACIÓN TÉCNICA

  • Puede consultarse la información técnica sobre los fuelles de expansión para craqueo catalítico en lecho fluido (FCCU)  de Belman en el catálogo de FCCU de Belman
  • Pueden consultarse referencias y casos reales de diseños realizados por Belman en el catálogo de FCCU de Belman

REFERENCIAS

Total Fina Elf • BP • OMV • Gunvor Petroleum (Prev. Kuwait Petroleum Europoort B.v (Q8)) • Shell • Statoil • Rosneft • Enap • TOR • MOL • Chevron • Eni • Murco Petroleum Limited • Linde Ag • Qapco • Lukoil • Preem • Total • PKN Orlen • Saudi Aramco • KNPZ • Maersk Oil • Tatneft • Ceylon Petroluem • Termo Petroleo • Repsol • Equinor (Statoil) • Novatek • Valero • China National Petroleum Corporation (CNPC) • Ineos • National Refinery • Valero • GE Oil & Gas • ExxonMobil • Sinopec • Petrogal • NOV • Ruhr Oel •
