JUNTAS DE EXPANSIÓN PARA UNA TUBERÍA A ALTA TEMPERATURA

Central eléctrica

Sur de Europa

EJMA

Recientemente un cliente acudió a Belman para encargarle el diseño y la fabricación de unas juntas de expansión para una tubería a alta temperatura en una central eléctrica del sur de Europa.



El desafío del cliente
El desafío con este proyecto de juntas de expansión que se le pidió a Belman que diseñara para nuestro cliente consistía en el diseño de unas juntas de expansión de ingeniería superior que fácilmente y sin problemas con el paso de los años pudieran operar con temperaturas de hasta 600°C (1112°F), absorber grandes movimientos y al mismo tiempo fuerzas externas considerables.



Tareas importantes para el cliente
Otras tareas muy importantes para este caso en concreto, son las fuerzas externas a las que estarían expuestas las juntas de expansión. Las fuerzas externas se originan a partir de una combinación del peso muerto de una tubería de conexión entre las dos juntas de expansión con bisagras y la carga de viento prevista en el sistema.



La solución de Belman
Un trabajo de ingeniería con exigencias tan altas requería unos conocimientos de ingeniería excepcionales en todo el proceso, desde el desarrollo hasta el diseño, la fabricación y el suministro. Al elegir Belman A/S, el cliente tiene garantizado probablemente el mejor equipo de ingeniería y servicio del mundo para el diseño, la fabricación y el suministro de juntas de expansión para su proyecto. El resultado fue un sistema de tres juntas de expansión construidas con 10CrMO9-10 (1.7380), formado por dos juntas de expansión con bisagras y una junta de expansión no contenida. La excelencia de esta solución, bien concebida, reside en que las fuerzas externas a las que estará expuesta la junta de expansión serán absorbidas por las juntas de expansión con bisagras, mientras que la junta de expansión no contenida no estaría sujeta a fuerzas externas.

CARACTERÍSTICAS DE DISEÑO

Las juntas de expansión para la tubería a alta temperatura tienen los siguientes parámetros de diseño:

Tipo: UN1SH • Dimensiones: DN 1200 • Longitud incorporada: 1161 mm • Temperatura de diseño: 600 °C • Presión de diseño: –0,025/+0,025 barG • AN: +/-2° • Fuelles: 1.4828 (AISI 309) • Bridas, extremos de las tuberías: 1.7380 (10CrMo910) • Código de diseño: EJMA

Tipo: UN1SH • Dimensiones: DN 1200 • Longitud incorporada: 1297 mm • Temperatura de diseño: 600 °C • Presión de diseño: –0,025/+0,025 barG • AX: +0/-243 mm • AN: +0,12/-0° • Fuelles: 1.4828 (AISI 309) • Bridas, extremos de las tuberías: 1.7380 (10CrMo910) • Código de diseño: EJMA

Tipo: UN2SU • Dimensiones: DN 1200 • Longitud incorporada: 1477 mm • Temperatura de diseño: 600 °C • Presión de diseño: –0,025/+0,025 barG • AX: +0/-291 mm • LA: +42/-0 mm • Fuelles: 1.4828 (AISI 309) • Extremos de las tuberías, tubo intermedio: 1.7380 (10CrMo910) • Código de diseño: EJMA

BENEFICIOS PARA EL CLIENTE

  • Rapidez y puntualidad en las entregas
  • Una solución de juntas de expansión verificada y optimizada.
  • Fiabilidad de la junta de expansión diseñada para funcionar bajo los parámetros operativos
  • Solución de juntas de expansión diseñada para evitar problemas operativos debido al peso muerto de la tubería de conexión
  • Bisagras para absorber las fuerzas externas a las que está expuesto el sistema de tuberías
Expansion joints for

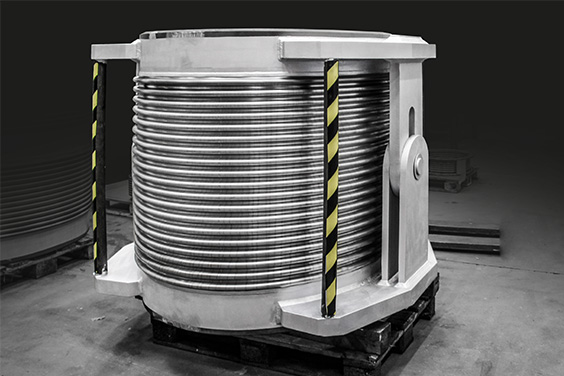

Expansion Joints constructed from 1CrMO9-10 (1.7380)

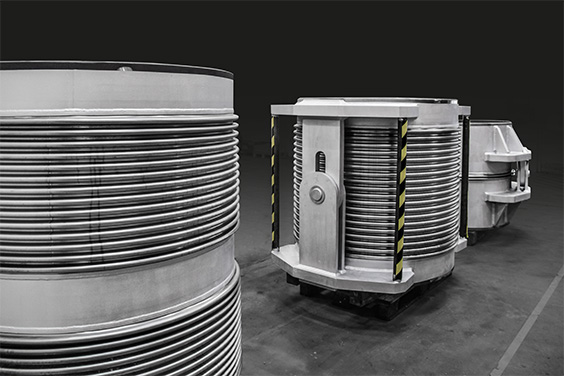

Pipeline expansion bellow with hinges
INFORMACIÓN RELACIONADA

INFORMACIÓN TÉCNICA

  • Información técnica sobre las juntas de expansión con bisagras disponible en el catálogo de juntas de expansión
    páginas 29-30
  • Ejemplos de diseño de tuberías con juntas de expansión con bisagras disponibles en el catálogo de juntas de expansión
    páginas 68-71 y páginas 75-77

REFERENCIAS

Vattenfall • Termo Petroleo • Ørsted (Dong Energy) • RWE • Irkutsk Energo • STEAG • Novosibirsk Energo • Mosenergo • Drax • Hofor • Tauron • PakGen • BHEL • Ceylon Electricity Board • Rosatom • RWE Npower • Fortum • EDF (British Energy) • AEP Energy Services • E.ON • Inter RAO • Fernwärme Wien • ENGIE Electrabel • Enel • Howden Turbo UK • Uniper • Veitur • Ceylon • Howden • Mitsuibishi Power • Stadtwerke Flensborg • Kraftzer •

TRABAJO ARTESANAL DE CONFIANZA

CASOS REALES RELACIONADOS

JUNTAS DE EXPANSIÓN CON
AISLAMIENTO ESPECIAL

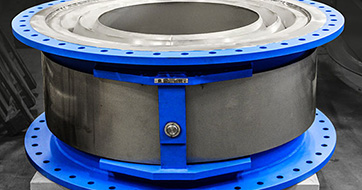

Estas juntas de expansión con aislamiento especial están diseñadas para funcionar a temperaturas extremadamente altas (950°C) en un fabricante de negro de humo.

SISTEMA DE 3 BISAGRAS
CON JUNTAS DE EXPANSIÓN

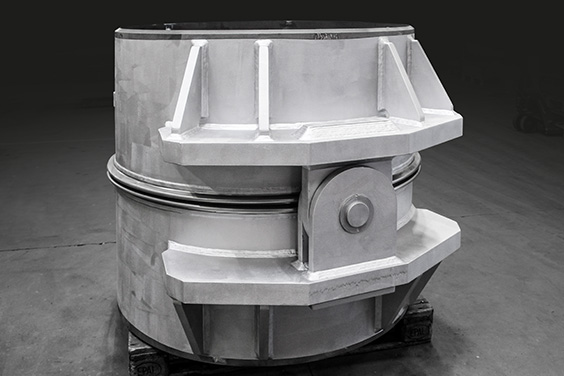

Juntas de expansión con bisagras en un sistema de 3 bisagras que amortiguan los movimientos, manteniendo bajas las fuerzas de reacción y los índices de elasticidad.
