Caso real

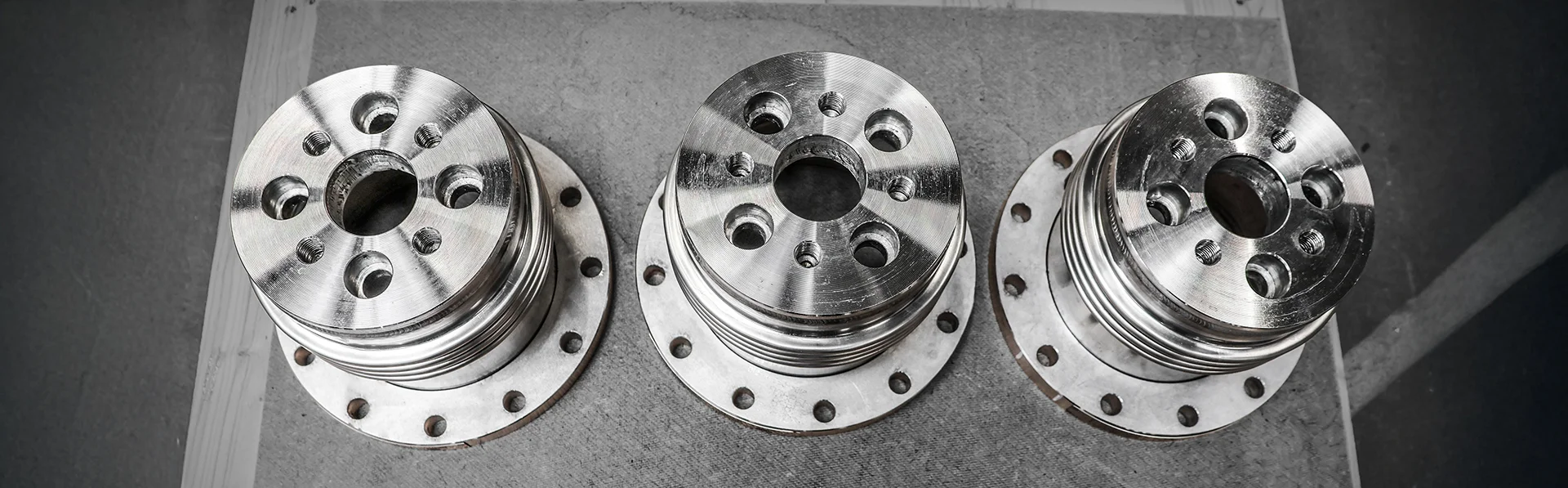

COMPENSADORES PASATABIQUES FABRICADOS ÍNTEGRAMENTE CON INCOLOY 825

Planta química

Norte de Europa

EJMA

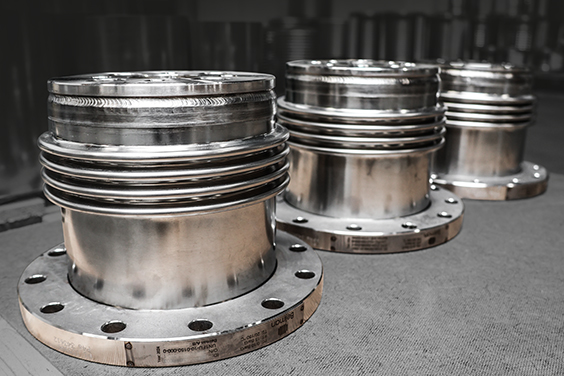

Para sellar un recipiente revestido en una planta química en el norte de Europa, Belman diseñó y fabricó 3 compensadores pasatabiques íntegramente de Incoloy 825.



EL PROBLEMA DEL CLIENTE
La planta química buscaba compensadores pasatabiques para sustituir varias juntas antiguas que habían llegado al final de su vida útil. El cliente estaba satisfecho con la solución existente y, por lo tanto, buscaba un proveedor que pudiera diseñar y fabricar unos compensadores pasatabiques nuevos con el mismo material y de acuerdo con sus planos. El cliente contactó a Belman, ya que somos reconocidos por nuestra experiencia en la fabricación de soluciones personalizadas únicas.



LA SOLUCIÓN DE BELMAN: Compensadores pasatabiques fabricad0s íntegramente con Incoloy 825

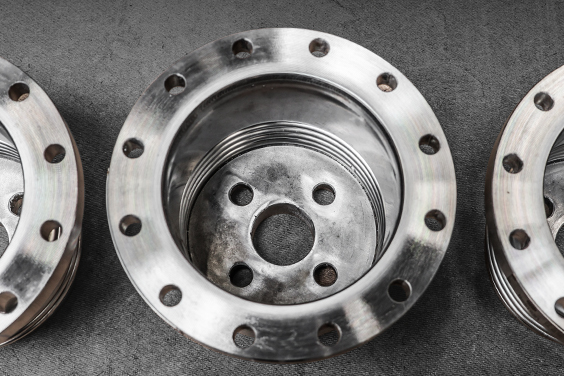

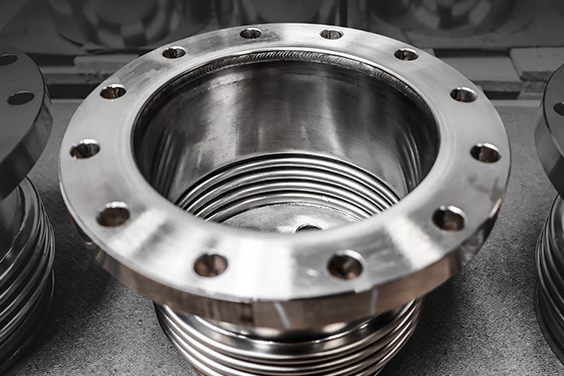

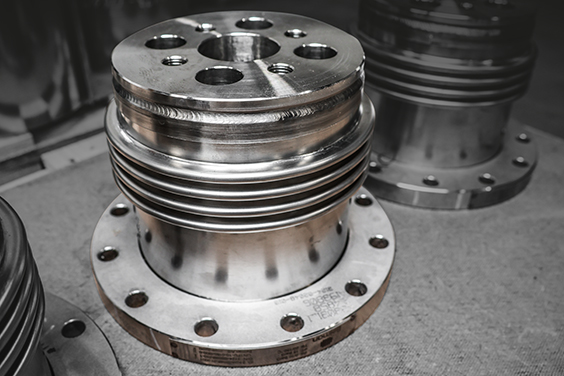

Para atender la solicitud del cliente, Belman diseñó y fabricó de manera experta los compensadores pasatabiques según las especificaciones enviadas por él. De este modo, el cliente tenía garantizada una solución probada que sellaba de forma segura el recipiente revestido, separando la parte interior de la exterior. El fuelle de Incoloy 825 con bridas especiales de Incoloy 825 está ubicado sobre la boquilla. El fuelle garantiza que pueda absorber el movimiento axial y lateral en combinación. La forma especial de las bridas al final del compensador pasatabiques es necesaria para permitir el movimiento axial de la tubería penetrante. En este caso, la tubería penetrante está instalada en el compensador pasatabiques (sombrero de copa) mediante bridas, aunque también es posible fijarla mediante soldadura.



Fabricación íntegra con Incoloy 825
En la industria petroquímica, un recipiente revestido es un contenedor diseñado para controlar la temperatura de su contenido. Alrededor del recipiente se coloca una camisa de enfriamiento o calentamiento a través de la cual circula un fluido para tal fin. Como los medios utilizados en la industria petroquímica suelen ser ácidos/abrasivos, el material de los compensadores pasatabiques debe ser de una aleación de mayor calidad. Por esta razón, el cliente solicitó que los compensadores pasatabiques se fabricaran íntegramente con Incoloy 825, que es una aleación de cobre-cromo-níquel que ofrece una excelente resistencia a la corrosión de los ácidos más agresivos. Por su contenido de níquel en combinación con molibdeno y cromo, el Incoloy 825 ofrece una excelente resistencia a ambientes reductores, como los que contienen ácidos sulfúrico y fosfórico. Es resistente a la corrosión localizada como el agrietamiento y la picadura, y ofrece resistencia a una variedad de sustancias oxidantes como el ácido nítrico, los nitratos y la sal oxidante. La resistencia del Incoloy 825 lo convierte en la mejor opción para diversas aplicaciones, incluida la industria petroquímica.



Trazabilidad y documentación completas
De acuerdo con los requisitos del cliente, los compensadores pasatabiques tienen trazabilidad completa y han sido sometidos a pruebas exhaustivas, incluidas las siguientes pruebas END: prueba de estanqueidad, prueba de presión a 15 barg, prueba visual, prueba de líquidos penetrantes y prueba radiográfica.



Belman: experiencia inigualable en compensadores pasatabiques
Las juntas de expansión metálicas pueden funcionar como compensadores pasatabiques si están diseñadas especialmente para ese propósito. Belman aporta experiencia inigualable en el diseño y la fabricación de soluciones personalizadas de juntas de expansión, lo que nos permite fabricar nuestros compensadores pasatabiques a medida para adaptarse a la mayoría de las situaciones y diseñarlos para que coincidan con los movimientos reales requeridos en el punto de instalación. Los compensadores pasatabiques de Belman son una solución hermética para la penetración de muros que permite el movimiento axial y lateral sin causar altas tensiones en la tubería de penetración y el muro. Como los compensadores pasatabiques de Belman están hechos de acero inoxidable austenítico, no requieren mantenimiento. A lo largo de las décadas, Belman ha suministrado numerosas juntas de penetración para diversas aplicaciones en todo el mundo y las ha fabricado con muchos materiales diferentes.
