COMPENSADORES DE DILATACIÓN ENCAMISADOS PREVIENEN LA SOLIDIFICACIÓN DEL MEDIO

Belman ha diseñado, fabricado y probado, según los requisitos del cliente, una solución de compensadores de dilatación encamisados para una planta química en Francia. La junta de expansión encamisada se instalará en las tuberías que portan fluido de polímero. Puesto que este fluido se acumula a bajas temperaturas, el cliente presentó un requisito especial para el diseño de la junta de expansión.



EL PROBLEMA DEL CLIENTE
El cliente fabrica y suministra aplicaciones de estireno empleadas en numerosos productos diarios del mercado global. Parte del proceso de producción incluye el uso de fluido de polímero como medio. El cliente recurrió a Belman en busca de un diseño especial de compensadores del sistema de tuberías que impidiera la solidificación del fluido de polímero en sus tuberías. El cliente necesitaba mantener la temperatura del fluido de polímero a un nivel suficientemente alto para que fluyera suavemente a través de la junta de expansión. Un diseño de cámara podía ser la solución, por lo que el cliente necesitaba un fabricante experimentado capaz de diseñar y fabricar esta construcción tan especial.



LA SOLUCIÓN DE BELMAN

Compensadores de dilatación encamisados según las especificaciones del cliente

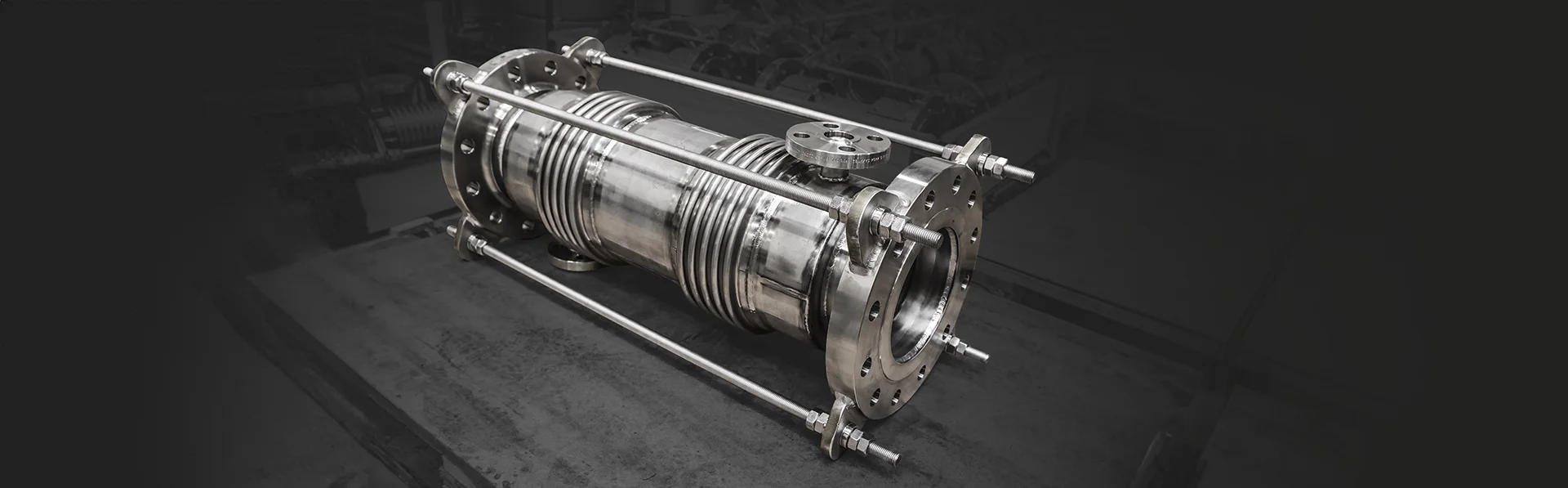

Debido a las difíciles condiciones operativas, la junta de expansión —una junta de expansión con camisa calefactora— se diseñó íntegramente de acero inoxidable. Según muestra la ilustración, se diseñó con la junta de expansión característica alrededor de otra junta de expansión. Instalar una junta de expansión encamisada en lugar de una junta de expansión normal en la tubería permite mantener o incrementar la temperatura del medio, en este caso del fluido de polímero, y, de este modo, mejorar el flujo a través de la tubería y la junta de expansión. Esto impide que el medio se acumule en las ondas de los compensadores lo que, de lo contrario, supondría un problema ya que puede mermar el rendimiento de los compensadores e impedir que absorban los movimientos según lo previsto. A largo plazo, esto puede provocar averías.

El diseño encamisado que proporcionó Belman al cliente presenta una cámara formada entre las dos juntas de expansión. Un medio (en este caso, combustible para calefacción calentado a la temperatura requerida) que penetra en esta cámara cerrada a través de una entrada y vuelve a salir a través de una salida. En su camino a través de la junta de expansión, el combustible para calefacción emite calor a la junta de expansión interior. Esto supone que el medio (en este caso, fluido de polímero) que fluye a través de la junta de expansión mantiene/incrementa su temperatura, asegurando así una fluidez óptima del fluido de polímero e impidiendo que se solidifique.

Los compensadores de dilatación encamisados están equipados con tirantes para controlar los movimientos que deben absorber según su diseño, en este caso, los movimientos laterales. La junta de expansión se probó a presión a 34,66 barg.



Uso de juntas de expansión encamisadas

Las juntas de expansión con camisas calefactadas se conocen también como juntas de expansión encamisadas o juntas de expansión de cámara, y su uso está muy extendido en plantas químicas y en muchas otras aplicaciones. Debido a la naturaleza de los medios utilizados en estos sectores, las juntas de expansión encamisadas se fabrican en todo tipo de materiales de acero, incluidos los aceros de alta aleación. Normalmente, el material lo determinan la temperatura y el tipo de medio y su consistencia. El entorno de la junta de expansión también puede influir en la elección del material.



Belman: experiencia en compensadores de dilatación encamisados

Desde 1994, Belman ha diseñado y personalizado juntas de expansión encamisadas para clientes de diferentes industrias en todo el mundo. A lo largo de los años, Belman ha diseñado compensadores de dilatación encamisados en numerosos tamaños, materiales y diseños diferentes. Por ello, Belman es la empresa de referencia para el diseño de juntas de expansión encamisadas.
