CASO REAL

Minería

Caso real

UV PROTECCIÓN EN CUBIERTAS PARA
COMPENSADORES DE GOMA
EN INSTALACIÓN MINERA EN EXTERIORES

Minería

Australia

PED 2014/68/UE, FSA y ASTM F112-87

Para un proyecto de infraestructura hídrica en la industria minera australiana, Belman suministró 25 juntas de expansión de goma diseñadas a medida, con diámetros comprendidos entre DN 200 y DN 800 y en diversos diseños. Las juntas de expansión están instaladas en diferentes puntos del sistema para absorber los movimientos y, de este modo, proteger los equipos sensibles. Debido a la instalación en exteriores y a la exposición a la luz solar intensa, se requirieron cubiertas metálicas especiales de protección UV para mejorar la durabilidad a largo plazo y la vida útil de los fuelles de expansión de goma.

EL PROBLEMA DEL CLIENTE
En su proyecto de infraestructura hídrica, el cliente necesitaba tener en cuenta los movimientos generados durante el funcionamiento. Esto significaba que se requerían conexiones flexibles y que debían instalarse en varios puntos cercanos a diversas bombas y depósitos, incluidas las salidas de la bomba de admisión, la entrada y salida de la bomba de proceso y la entrada y salida de la bomba de salmuera, entre otras. El cliente identificó las juntas de expansión de goma como la solución preferida para la aplicación. Debido a una planificación de proyecto muy ajustada, el cliente buscaba un proveedor capaz de suministrar juntas de expansión de alta calidad y diseñadas a medida en un plazo de entrega breve. Belman fue seleccionada por su dilatada experiencia, sus sólidas capacidades de ingeniería, su eficaz apoyo a los proyectos y su probada capacidad para ofrecer soluciones fiables a tiempo.

LA SOLUCIÓN DE BELMAN

Compensadores de goma con cubiertas metálicas especiales para la protección contra la luz solar

Belman demostró su capacidad como proveedor de alta calidad, con décadas de experiencia en soluciones de juntas de expansión diseñadas a medida, entregas puntuales y una sólida capacidad de respuesta al cliente. Según las especificaciones del cliente, Belman diseñó las juntas de expansión de goma necesarias para adaptarlas a los distintos puntos de instalación en todo el sistema de infraestructura hídrica. Dado que varios puntos de instalación están conectados a equipos sensibles, como bombas, las juntas de expansión debían no solo adaptarse a los movimientos, sino también minimizar la transferencia de cargas de presión y fuerzas de reacción a los equipos conectados. Para cumplir estos requisitos, Belman diseñó y suministró diferentes diseños de juntas de expansión de goma adaptados a las condiciones de funcionamiento específicas y a los requisitos de movimiento de cada punto de instalación.

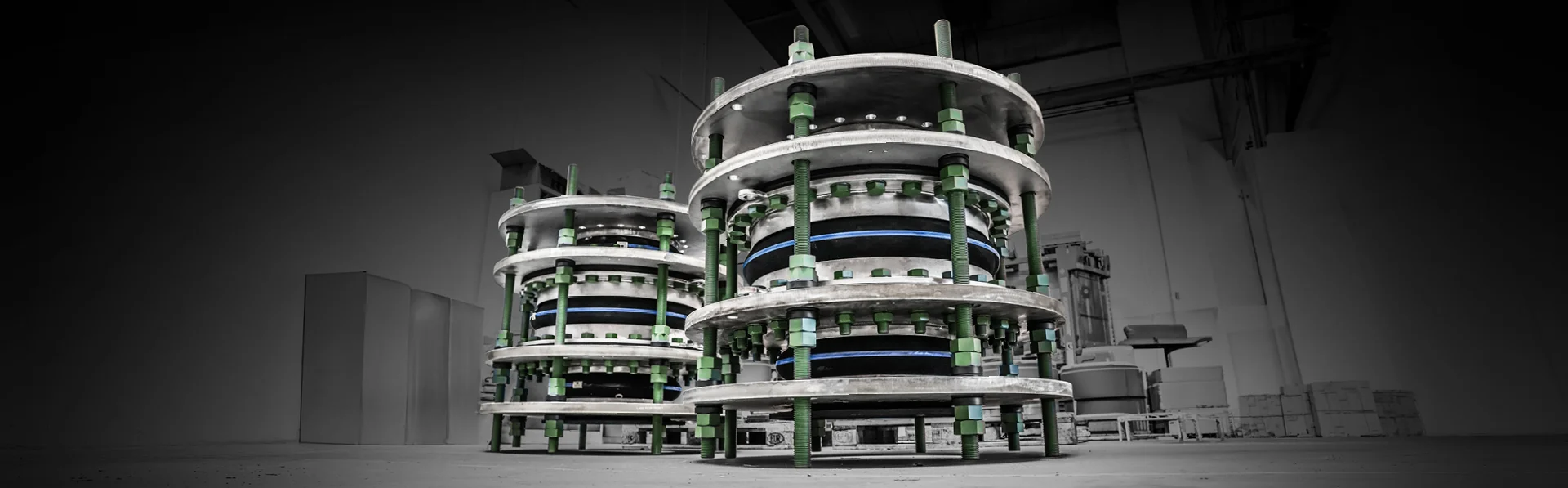

Tres juntas de expansión autocompensadas
Se fabricaron especialmente dos juntas de expansión autocompensadas DN 500 y una DN 700 (con un peso aproximado de 1,5 toneladas y 2,5 toneladas respectivamente) según las especificaciones del cliente. Estos fuelles permiten el movimiento axial, lateral y angular, mientras que los tirantes controlan la absorción del movimiento. Las juntas de expansión de goma autocompensadas son especialmente adecuadas para instalaciones conectadas a equipos sensibles, como bombas, ya que minimizan la transferencia del empuje de presión y de las fuerzas de reacción a los equipos conectados. Además, este diseño reduce la complejidad y los requisitos de tamaño de los puntos de fijación y las guías de tuberías, mejorando así la estabilidad general del sistema de tuberías.
22 compensadores de dilatación con tirantes
Las 22 juntas de expansión de goma con tirantes se suministraron en varias configuraciones diferentes, adaptadas a los puntos de instalación individuales y a los requisitos de absorción de movimiento. Todas las juntas de expansión estaban equipadas con tirantes diseñados para absorber las fuerzas de reacción de la presión y controlar la absorción del movimiento. La ubicación y el número de tirantes determinan qué tipos de movimientos puede admitir la junta de expansión.

Las cubiertas metálicas protegen los fuelles de goma de la exposición a los rayos UV y a la luz solar

En los sistemas de tuberías exteriores expuestos a la luz solar intensa, las juntas de expansión metálicas suelen preferirse a las juntas de expansión de goma debido a los efectos de la radiación UV y las altas temperaturas sobre los materiales de goma.
Sin embargo, para este proyecto de infraestructura hídrica, el cliente especificó juntas de expansión de goma debido a las exigencias operativas del sistema. Para garantizar una durabilidad a largo plazo en las duras condiciones ambientales exteriores, las juntas de expansión de goma se suministraron con cubiertas protectoras metálicas. Instalados a la intemperie y bajo luz solar directa, los compensadores están expuestos a radiación UV continua y a temperaturas superficiales elevadas, donde la temperatura de cuerpo negro puede superar los 70°C. Con el tiempo, estas condiciones pueden acelerar el envejecimiento y reducir la flexibilidad de los materiales de goma. Para ofrecer protección frente a estas condiciones, se suministraron cubiertas protectoras metálicas para resguardar los fuelles de goma EPDM de la radiación UV y de las altas temperaturas superficiales, mejorando así la durabilidad y la vida útil a largo plazo.

Materiales y protección contra la corrosión de las juntas de expansión de goma

Todas las juntas de expansión de goma suministradas se fabricaron con fuelles de goma EPDM y bridas de goma de cara completa para garantizar un sellado fiable. Además, estaban equipadas con bridas de refuerzo de acero adaptadas a los fluidos de trabajo y a las condiciones ambientales específicas. Para las juntas de expansión autocompensadas que funcionan con agua marina, las bridas de respaldo y las cubiertas protectoras se fabricaron con dúplex (1.4462) debido a la naturaleza agresiva y corrosiva del agua marina. El acero inoxidable dúplex es conocido por su excelente resistencia a la corrosión y su idoneidad para aplicaciones exigentes en agua salada. Para las juntas de expansión que transportan salmuera y agua potable, las bridas de respaldo se fabricaron con acero S235 y S355, protegidos con un sistema de recubrimiento C5 Marine para proteger contra la corrosión, de acuerdo con los requisitos del cliente. El sistema de recubrimiento consta de (1) epoxi rico en zinc, (2) epoxi MIO de alto espesor y (3) epoxi acrílico o poliuretano alifático de dos componentes en el código de color RAL 7035 (N35 Gris claro). Las cubiertas protectoras metálicas para los 22 compensadores de dilatación con tirantes se fabricaron con acero calidad 1.4404 (AISI 316L). Para una mayor protección contra la corrosión, los tirantes de las juntas de expansión autocompensadas para el funcionamiento con agua marina se recubrieron con un revestimiento especial, Xylan® 1424 (RAL verde), mientras que los tirantes de los compensadores de dilatación con tirantes que transportan salmuera y agua potable llevaban revestimiento de PTFE.

Prueba de presión de los fuelles de expansión de goma

El control de calidad y el aseguramiento de la calidad fueron aspectos fundamentales de este proyecto. Todas las juntas de expansión de goma suministradas contaban con el marcado CE y estaban fabricadas de acuerdo con la Directiva PED 2014/68/UE. Se realizaron ensayos no destructivos de acuerdo con el plan de inspección, que incluyeron tanto ensayos visuales (VT) como ensayos de presión (PT). Además, se entregó al cliente la documentación completa para garantizar la trazabilidad, el cumplimiento y la verificación de las juntas de expansión suministradas.

Entrega puntual de las juntas de expansión de goma

El plazo era un factor crucial para el cliente, y Belman entregó todas las juntas de expansión a tiempo y de acuerdo con el calendario de entrega acordado. Dado que la ubicación de Belman en Dinamarca está lejos de Australia, se proporcionaron informes periódicos sobre los hitos del proyecto a lo largo del proceso de fabricación, lo que permitió al cliente supervisar de cerca el estado del proyecto y el avance de la entrega. Debido al ajustado plazo de entrega, las 25 juntas de expansión de goma se transportaron por vía aérea. Según los requisitos del cliente, las juntas de expansión se embalaron de forma segura en cajas especiales para transporte aéreo y se agruparon en tres cajas de transporte de mayor tamaño para garantizar una manipulación y entrega seguras.

Belman: amplia experiencia en juntas de expansión de goma

Con una dilatada experiencia en juntas de expansión de goma desde 1994, Belman es la opción preferida para compensadores de goma de alta calidad en aplicaciones industriales exigentes de todo el mundo. A lo largo de los años, Belman ha suministrado con maestría juntas de expansión de goma diseñadas a medida para diversas aplicaciones en todo el mundo, incluido el sector minero, plantas desalinizadoras, acerías, plantas químicas, etc. Su impresionante historial garantiza a los clientes las soluciones adecuadas al coste óptimo y dentro del plazo solicitado (y/o acordado). Belman es conocida por combinar altos estándares de ingeniería, un soporte de proyectos ágil, documentación completa y entregas puntuales y fiables.

BENEFICIOS PARA EL CLIENTE

Juntas de expansión diseñadas a medida y entregadas a tiempo a pesar de un exigente calendario de proyecto
Reducción de las cargas transferidas a los equipos conectados sensibles
Adaptación fiable al movimiento en sistemas de tuberías críticos
Mayor resistencia a la corrosión para aplicaciones con agua marina, salmuera y agua potable
Se posibilitó el uso de juntas de expansión de goma en instalaciones exteriores expuestas a la luz solar mediante la aplicación de cubiertas protectoras metálicas para proteger los fuelles de goma de la radiación UV y de las temperaturas elevadas
Mayor vida útil gracias a la protección frente a los rayos UV y la luz solar de los fuelles de goma
