FUELLES DE
TITANIO GR. 12
PARA LA MINERÍA
Minería
Argentina
EJMA
Belman diseñó y fabricó 16 juntas de expansión para su instalación en una planta de minería de litio situada en Argentina. Debido a la composición de los medios y el entorno, se requerían materiales especiales como el titanio gr. 12 para los fuelles y el dúplex 2205 para las bridas de las juntas de expansión.
LOS PROBLEMAS DEL CLIENTE: requisitos especiales para las juntas de expansión
Al ser una solución de litio/cloruro, los medios de esta explotación eran ácidos. Esto imponía requisitos especiales a los materiales de los componentes instalados. Para evitar fallos prematuros o sustituciones tempranas, esto también era aplicable a los materiales de las juntas de expansión. El cliente necesitaba unas juntas de expansión fabricadas con un material que fuera resistente a los medios agresivos y al entorno en el que iban a funcionar. En consecuencia, el cliente necesitaba fuelles de titanio gr. 12 y bridas de dúplex 2205, y buscaba un proveedor con experiencia y capacidad con estos materiales.
LA SOLUCIÓN DE BELMAN: Juntas de expansión fabricadas con materiales especiales
Belman diseñó las juntas de expansión para cumplir con las especificaciones y los requisitos del cliente, con los fuelles de calidad titanio Gr. 12. Las dos propiedades más útiles del titanio en comparación con otros metales son su excelente resistencia a la corrosión y su relación resistencia-densidad alta. Como las juntas de expansión iban a instalarse en una aplicación con medios ácidos y salados, este material fue la elección perfecta. Por las mismas razones, las bridas están fabricadas con dúplex 2205, un material que ofrece una excelente resistencia a la corrosión en entornos extremos, así como una alta resistencia.
Belman: experiencia en juntas de expansión para la minería
A lo largo de los años, Belman ha prestado sus servicios a numerosas instalaciones mineras de todo el mundo. Esta dilatada experiencia nos permite diseñar y fabricar excelentes soluciones de juntas de expansión con una gran relación calidad-precio para la industria de la minería, independientemente de cuáles sean las necesidades del cliente o la aplicación. Esta experiencia abarca un notable conocimiento y artesanía cuando se trata de aleaciones y materiales especiales como titanio, dúplex, 254 SMO y níquel. Más información aquí: Juntas de expansión para la industria de la minería
CARACTERÍSTICAS DE DISEÑO
Parámetros de diseño de las juntas de expansión de titanio gr. 12:
Tipo: Juntas de expansión universales • Cantidad: 4 uds. • Dimensiones: DN 65 • Longitud de instalación: 115 mm • Medio: Solución de litio/cloruro• Presión de diseño: 7,88 barg • Temperatura de diseño: 87°C • AX: +0/-2,6 mm • LA: +/-0,5 mm • AN: +/-3,5° • Fuelles: 3.7105 (Titanio gr. 12) • Bridas: 1.4462 (Dúplex 2205) • Código de diseño: EJMA
Tipo: Juntas de expansión universales • Cantidad: 10 uds. • Dimensiones: DN 100 • Longitud de instalación: 150 mm • Medio: Solución de litio/cloruro • Presión de diseño: 7,88 barg • Temperatura de diseño: 132°C • AX: +0/-7,6 mm • LA: +/- 0,7 mm • AN: +/-0,7° • Fuelles: 3.7105 (Titanio gr. 12) • Bridas: 1.4462 (Dúplex 2205) • Código de diseño: EJMA
Tipo: Juntas de expansión universales • Cantidad: 2 uds. • Dimensiones: DN 200 • Longitud de instalación: 180 mm • Medio: Solución de litio/cloruro • Presión de diseño: 1,27 barg • Temperatura de diseño: 132°C • AX: +0/-25,5 mm • LA: +/-5 mm • AN: +/-10,5° • Fuelles: 3.7105 (Titanio gr. 12) • Bridas: 1.4462 (Dúplex 2205) • Código de diseño: EJMA
BENEFICIOS PARA EL CLIENTE
- Una solución de juntas de expansión de alta calidad y segura
- Asistencia experta de un proveedor que tiene una dilatada experiencia en materiales especiales y tiene la capacidad de fabricar juntas de expansión de todo tipo de materiales
- Soluciones de juntas de expansión adaptadas al proyecto específico y a los requisitos del cliente
INFORMACIÓN TÉCNICA
- Información técnica sobre los materiales adecuados para las juntas de expansión en el catálogo de juntas de expansión, así como sus límites de temperatura y valores de resistencia en
las páginas 51-55 y en las páginas 480-487, respectivamente - Tablas de resistencia para ayudarle a encontrar el material adecuado para la aplicación y los medios con los que esté trabajando en el catálogo de juntas de expansión en las
páginas 439-459
REFERENCIAS
CODELCO (Corporatión Nacional del Cobre, Chile) • NMMC (Navoi Mining & Metallurgical Combine) • SQM Salar • Altonorte • Enami (Empresa Nacional de Minería) • LKAB • Minera Escondida • Glencore • Anglo American • Noracid • BHP • Minera Exar •
ENAEX • Assarel-Medet JSC • Hekimhan Madencilik Mining •
CASOS REALES RELACIONADOS
JUNTAS DE EXPANSIÓN
DE ALLOY 59
Juntas de expansión de Alloy 59 para un buque que opera en entornos corrosivos y salados, con concentración de ácido en el medio.
JUNTA DE EXPANSIÓN
DE HASTELLOY
Junta de expansión fabricada íntegramente con
Hastelloy debido a los medios abrasivos
en una planta química.

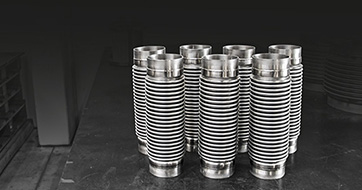

JUNTAS DE EXPANSIÓN
