Caso real

JUNTAS DE EXPANSIÓN DE GRAN TAMAÑO
PARA CRUCERO ALIMENTADO POR GNL

Astillero

Alemania

EJMA

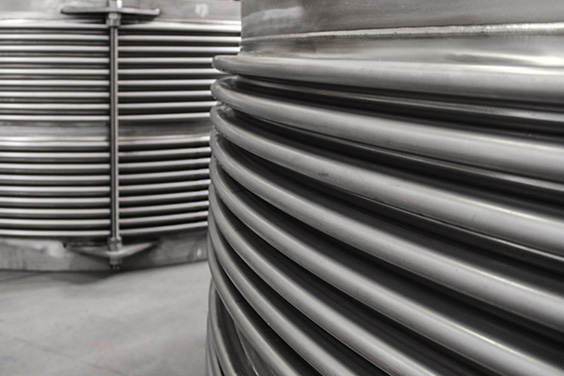

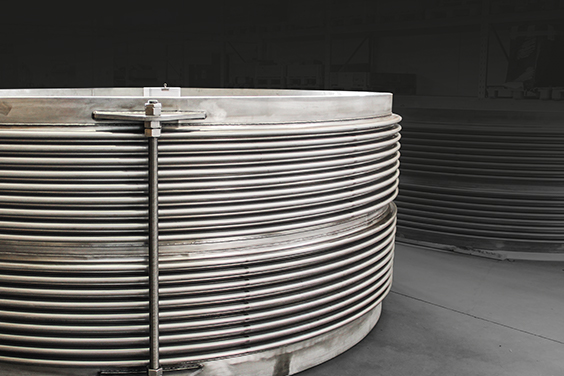

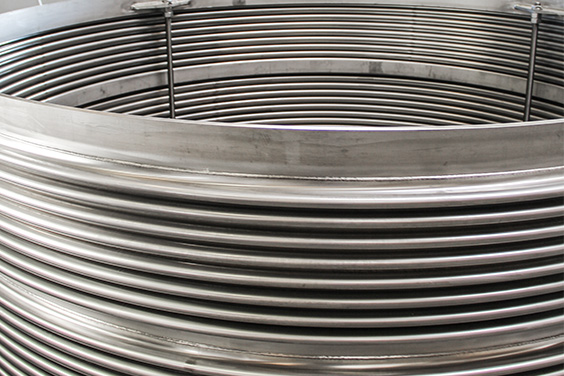

Belman ha diseñado, fabricado, probado y suministrado a un astillero seis juntas de expansión universales de gran tamaño para la instalación en un crucero alimentado por gas natural licuado (GNL).



GNL para un crucero ecológico
El buque es uno de los últimos modelos de cruceros y funciona con GNL. Este tipo de combustible sostenible representa la energía del futuro y garantiza una navegación ecológica. El buque es uno de los cruceros de la primera generación que funciona con GNL tanto en el puerto como en el mar, lo que se traduce en una reducción significativa de las emisiones.



Los medios de GNL imponen altas exigencias a las juntas de expansión
El GNL se considera un medio de alto riesgo, por lo que se establecen estrictos requisitos para los componentes instalados en la aplicación. Es fundamental que los productos sean de muy alta calidad y estén cuidadosamente diseñados y calculados para tal fin. Belman ayudó al cliente en la fase de diseño, con dibujos y WPS aprobados por un tercero especificado por el cliente. Las juntas de expansión se suministraron con la documentación completa y se sometieron a pruebas de aire con helio.



Belman es un proveedor con experiencia en GNL/GLP en aplicaciones de transporte marítimo
Belman ofrece excelencia en la fabricación de juntas de expansión para aplicaciones de transporte marítimo, en sistemas de escape, motores y sistemas depuradores. Además, Belman tiene una larga lista de referencias y una dilatada experiencia en el suministro de juntas de expansión para buques de GNL/GLP y DNLF. La experiencia y el amplio conocimiento fueron de gran importancia para este proyecto.

CARACTERÍSTICAS DE DISEÑO

Las juntas de expansión tienen los siguientes parámetros de diseño:

Dimensiones: DN 3000 • Longitud: 1012 mm • Temperatura de diseño: -196/50 °C • Presión de diseño: -0,15/0,15 barG • AX: +/-15 mm • LA: +/-18 mm • Fuelles, extremos de las tuberías y tubo intermedio: 1.4404 • Código de diseño: EJMA

Dimensiones: DN 3000 • Longitud: 1179 mm • Temperatura de diseño: -195/50 °C • Presión de diseño: -0,15/0,15 barG • AX: +/-22 mm • LA: +/-25 mm • Fuelles, extremos de las tuberías y tubo intermedio: 1.4404 • Código de diseño: EJMA

BENEFICIOS PARA EL CLIENTE

  • Rapidez y puntualidad en las entregas
  • Una solución de junta de expansión sólida de un destacado proveedor de aplicaciones de GNL
  • Fiabilidad de la junta de expansión diseñada para funcionar bajo los parámetros operativos
  • Funcionamiento seguro, fiable y fluido garantizado
Universal piping bellows for LNG-powered ship
INFORMACIÓN RELACIONADA

INFORMACIÓN TÉCNICA

  • Puede consultarse la información técnica sobre las juntas de expansión para aplicaciones de GNL en el
    folleto de juntas de expansión para gas licuado
  • Pueden consultarse referencias y casos reales de juntas de expansión para aplicaciones de GNL en el
    folleto de juntas de expansión para gas licuado

REFERENCIAS

Dubai Drydocks • BW LPG • YAMAL LNG • Solvang • Wärtsilä Gas Solutions A/S • Dorian LPG • Neptun Werft • Pertramina • Shell • Aker Process Systems • Huyndai Heavy Inbdustries Co. Ltd. • Hanjin Heavy Industries & Construction • BW LNG • Keppel Offshore & Marine Öresund Drydocks AB • Hamworthy • Moss Maritime • Setubal Shipyard • Cosco Shipyard • Linde Engineering (Cryo AB) • Höegh LNG • Transpetrol • Huyndai MIPO Dockyard • Exmar • KSS Line •

TRABAJO ARTESANAL DE CONFIANZA

CASOS REALES RELACIONADOS

Cryogenic expansion joints
JUNTAS DE EXPANSIÓN
PARA FSRU

Juntas de expansión excepcionales para un buque transportador de GNL que se está convirtiendo
en una FSRU. Los ensayos de las juntas de expansión se
realizan a -165 °C y para 66,35 barg

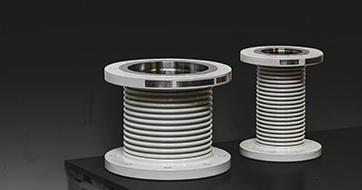

Duplex and super duplex bellows
