Fallbeispiel

ALLOY 59
FLEXIBLE SCRUBBER-KOMPENSATOREN

Rohöltanker

Golf von Oman

EJMA

Zwei maßgeschneiderte, flexible Scrubber-Kompensatoren aus Alloy 59 wurden für den Gebläseauslass in der Abgasleitung am unteren Kessel einer Scrubber-Anlage an Bord eines Rohöltankers geliefert. Sie ersetzen zwei undichte flexible Bälge, bei denen der Kunde Belman um Hilfe gebeten hatte.



Problematik des Kunden
Der Kunde wandte sich an Belman, da seine flexiblen Scrubber-Kompensatoren Lecks aufwiesen: Die Lösung waren neue flexible Scrubber-Kompensatoren – und diese wurden schnellstmöglich benötigt.



Dieses Problem hat Belman schon oft bei Scrubber-Anlagen erlebt.
Belman ist diesem Problem schon häufig begegnet. Wie im Bild unten zu sehen, wurde der Edelstahl der flexiblen Scrubber-Kompensatoren aufgrund der hohen Säurekonzentration der eingesetzten Medien spröde und brach schließlich. Die in manchen Scrubber-Anlagen und -Verfahren verwendeten Medien sind für die ausgewählten Werkstoffe der flexiblen Scrubber-Kompensatoren zu säurehaltig. Belman legt daher großen Wert darauf, die genaue Zusammensetzung der eingesetzten Medien zu erfahren und auf dieser Grundlage eine Werkstoffempfehlung für die flexiblen Scrubber-Kompensatoren auszusprechen. Darüber hinaus hat Belman auch eine Fallstudie für einen Kunden durchgeführt, der einen Selbstversuch unternehmen wollte – diese können Sie hier herunterladen: Werkstoffauswahl für flexible Scrubber-Kompensatoren.



Die Lösung von Belman: flexible Scrubber-Kompensatoren aus Alloy 59
In diesem bestimmten Fall hat Belman dem Kunden die Verwendung eines anderen Werkstoffs vorgeschlagen, der besser für die vorherrschenden Betriebsbedingungen geeignet ist. Beim Medium handelte es sich hierbei nicht lediglich um trockene Abgase: Daher kam es zu einem übermäßigen Verschleiß der für diese Situation ungeeigneten Werkstoffe. Belman empfahl in diesem Fall Alloy 59 oder Werkstoffe einer ähnlichen Kategorie für die flexiblen Scrubber-Kompensatoren, die Innenleitrohre und Ringe. Falls die Flansche nicht direkt mit den Medien in Berührung kommen, können sie auch aus einem anderen Werkstoff gefertigt werden. Die Entscheidung des Kunden fiel daher schnell auf Alloy 59 als Werkstoff für die neuen flexiblen Scrubber-Kompensatoren. Der Werkstoff ist im Vergleich zu seinen Alternativen zwar teurer, aber wesentlich langlebiger: Auf diese Weise werden ungeplante und frühzeitige Leckagen der flexiblen Scrubber-Kompensatoren vermieden.



Schnelle Lieferung
In diesem Fall war eine möglichst schnelle Lieferung der Kompensatoren gefragt, um sowohl die Ausfallzeiten als auch die mit den Undichtigkeiten einhergehenden Risiken zu reduzieren – auch hier hielt Belman sein Versprechen. In nur 12 Tagen hat Belman die flexiblen Scrubber-Kompensatoren konstruiert, gefertigt und eine Überprüfung durch die NK Class organisiert.

AUSLEGUNGSPARAMETER

Die flexiblen Scrubber-Kompensatoren aus Alloy 59 haben die folgenden Auslegungsparameter:

Menge: 2 Stück • Nennweite: DN 1100 • Länge: 435 mm • Auslegungstemperatur: 550°C • Auslegungsdruck: 1 barG • AX: +/-70 mm • LA: +/-7,6 mm • AN: +/-7,2 mm • Bälge, Innenleitrohre: Alloy 59 (2.4605) • Flansche: 1.0038 • Konstruktionsnorm: EJMA

KUNDENNUTZEN

  • Solide Lösung für ihr Problem
  • Das richtige Material für den flexiblen Bälge des Scrubbers ausgewählt
  • Vermeidet nun zukünftige Leckagen aufgrund von falschem Material
  • Hohe Produktqualität
  • Geringere Wartezeit für Ersatz-Kompensatoren für Scrubber
  • Fachleute finden die richtige Lösung für den Kunden
  • Extrem kurze Lieferzeit
Expansion joints in scrubbers often leak due to the wrong materials being used

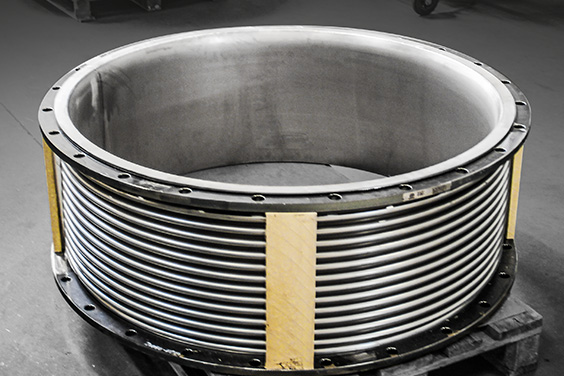

Alloy 59 expansion joint for scrubbers
