Fallbeispiel

2,6 METER LANGE KOMPENSATOREN FÜR GROßE AXIALE BEWEGUNGEN

Chemiewerk

Europa

EJMA

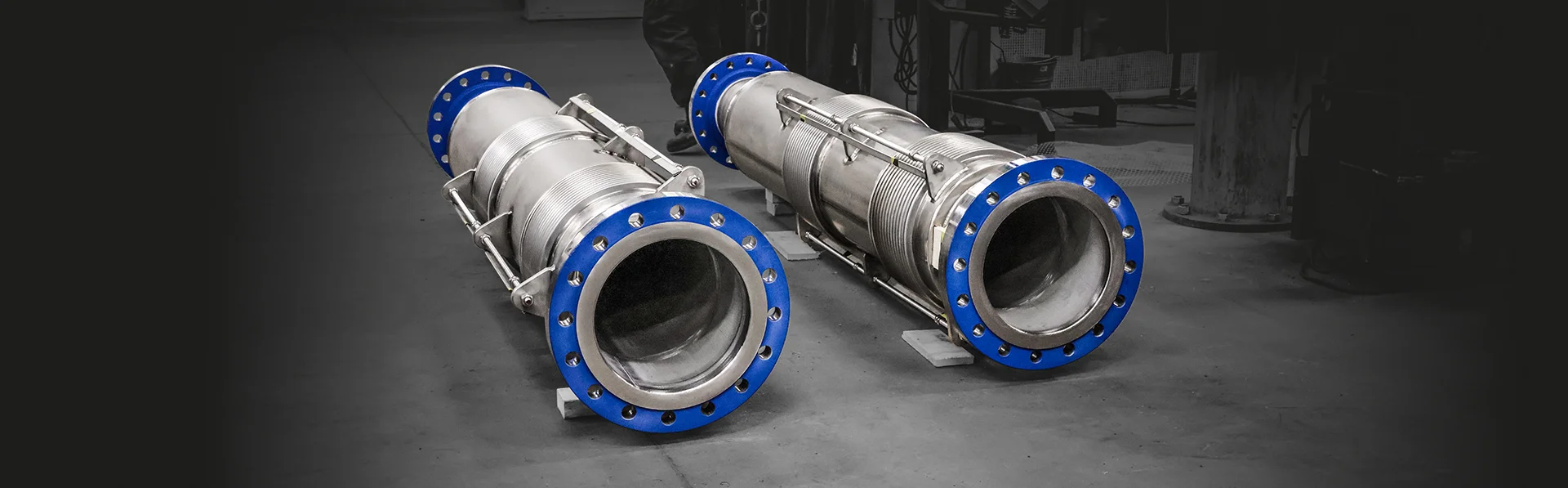

Für ein europäisches Chemiewerk entwickelte und fertigte Belman zwei technisch komplexe, 2,6 Meter lange Kompensatoren, die sowohl große axiale als auch laterale Bewegungen aufnehmen und damit ein Höchstmaß an Flexibilität und Systemleistung gewährleisten.



PROBLEMATIK DES KUNDEN
Das Chemiewerk benötigte eine Reihe von Ersatzkompensatoren, nachdem die vorhandene Ausrüstung am Ende ihrer Lebensdauer angelangt war. Da die ursprüngliche Auslegung außergewöhnlich gut funktionierte, suchte der Kunde nach einem Hersteller, der diese übernehmen und dabei die Einhaltung der EJMA gewährleisten konnte. Dank seiner bewährten Fachkompetenz im Bereich hochwertiger, präzise gefertigter Kompensatoren wurde Belman als Lieferant dieser Lösung gewählt.



DIE LÖSUNG VON BELMAN – 2,6 Meter lange Kompensatoren für große Axialbewegungen

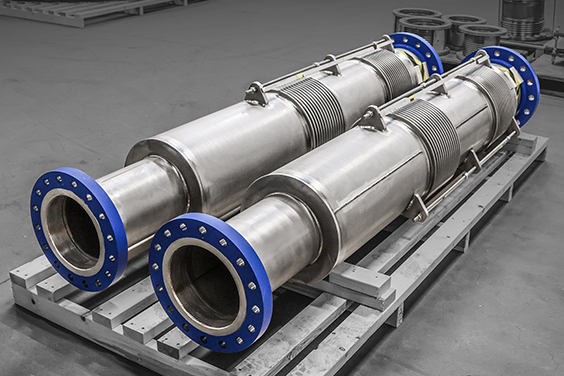

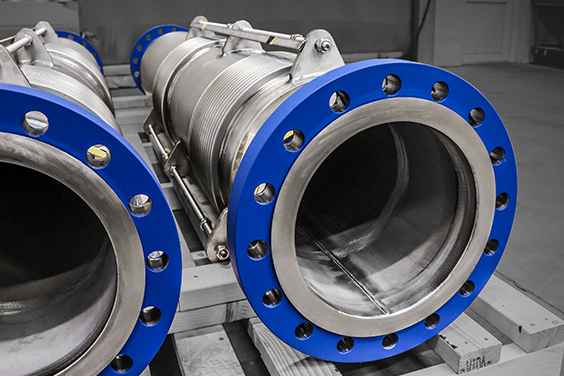

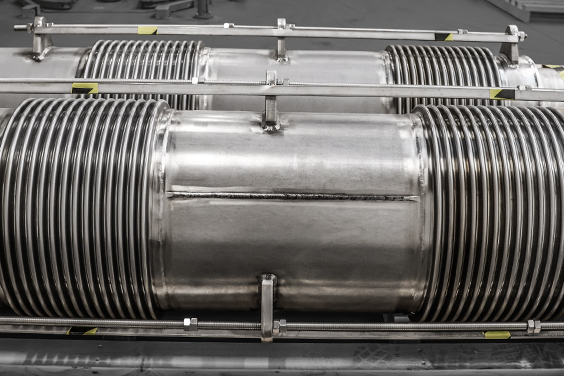

Anhand der Zeichnungen des vorhandenen Kompensators entwickelte und fertigte Belman zwei identische Kompensatoren, die sich nahtlos in das System des Chemiewerks integrieren ließen. Das Medium im fraglichen Rohrabschnitt des Chemiewerks ist Abgas mit hohem Kohlenstoffanteil. Die Lösung musste daher hohen Temperaturen und besonderen Betriebsbedingungen standhalten. Da Abgase in der Regel eine hohe Temperatur und niedrigen Druck aufweisen, sind die Kompensatoren für 550°C und einen Druck von 0 barg ausgelegt, die Druckprüfung erfolgt bei 0,5 barg. Zur Sicherung der erforderlichen Flexibilität umfasst die Spezialauslegung zwei Bälge, ein Mittelrohr und einen verlängerten Abschnitt an einem Ende. Zugankern wurden zur Steuerung der großen aufgenommenen Bewegungen vorgesehen.

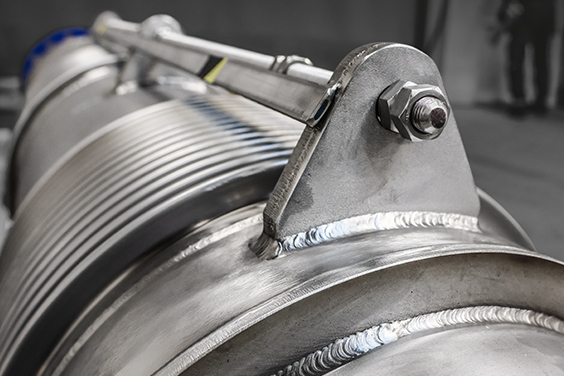

Zugankern steuern die Aufnahme großer Bewegungen
Um die Aufnahme sowohl axialer als auch lateraler Bewegungen präzise zu steuern, ist jeder Kompensator mit drei strategisch montierten Zugankern ausgestattet. Durch die genaue Positionierung der Zugankern und Muttern wird sichergestellt, dass nur die vorgesehenen Bewegungen aufgenommen werden, und, wichtiger noch, auf die richtige Art und Weise. Dies entlastet die Rohrleitung und sichert zugleich eine möglichst lange Lebensdauer der Kompensatoren und der angrenzenden Rohrleitungen. Zum Schutz der langen Kompensatoren während des Transports und der Installation sind diese mit Transportsicherung und zusätzlich an einem Ende mit Holztransportstangen ausgestattet. Diese Schutzvorrichtungen werden nach der Installation entfernt, sodass die Kompensatoren wie vorgesehen funktionieren können.



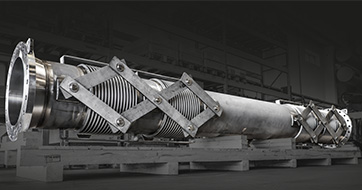

Belman – Experten für Kompensatoren mit großen Einbaulängen

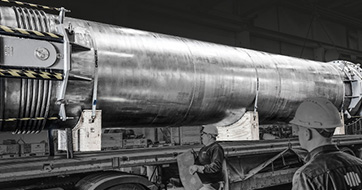

Bestimmte Anwendungen zur Aufnahme großer Bewegungen erfordern Kompensatoren mit größeren Einbaulängen. In den Jahrzehnten seiner Tätigkeit hat sich Belman auf die Entwicklung und Herstellung langer Kompensatoren spezialisiert, die auch in den anspruchsvollsten Industrieumgebungen Beständigkeit, Flexibilität und optimale Leistung gewährleisten. Belman lieferte zahlreiche lange Kompensatoren für verschiedene Branchen in aller Welt, darunter Kompensatoren mit einer Länge von fünf bis zehn Metern. Eine der bemerkenswertesten Auslegungen war ein fünf Meter langer Kompensator mit elf Bälgen hintereinander, der beeindruckende Axialbewegungen von +/-450 mm (insgesamt 900 mm) aufnehmen konnte. Dank der Reihenanordnung mehrerer Bälge absorbieren die Belman-Kompensatoren wirkungsvoll ausgedehnte Bewegungen und gewährleisten gleichzeitig die Integrität und Beständigkeit des Systems.
