ENTWICKLUNG, KONSTRUKTION UND HERSTELLUNG VON

KOMPENSATOREN FÜR ROHRLEITUNGEN

SEIT 1994

Seit 1994 entwirft und fertigt Belman kundenangepasste Rohrleitungskompensatoren für Kunden in aller Welt. Daher ist Belman die erste Adresse für Kompensatoren, die so konstruiert sind, dass sie den Kunden- und Anlagenspezifikationen sowie den Anforderungen an die Aufnahme von Rohrleitungsbewegungen entsprechen und einen reibungslosen Betrieb sowie Lösungen zur Bewältigung betrieblicher Herausforderungen für Kunden in aller Welt gewährleisten. Mit jahrzehntelanger Erfahrung ist Belman ein vertrauenswürdiger Hersteller von technische Kompensatoren für Rohrleitung – ob in Edelstahl, Gummi oder Gewebe. Wir bieten maßgeschneiderte Kompensatorenlösungen für verschiedene Anwendungen und Projektanforderungen auf der ganzen Welt und gewährleisten Qualität und Zuverlässigkeit bei jedem Schritt. Neben hochwertigen Lösungen von erstklassiger Qualität wird dem Kunden eine optimale Lösung mit vollständiger Dokumentation garantiert.

Nützliche Informationen zur Konstruktion, Platzierung und Auswahl von Kompensatoren

Da ein Kompensator ein wichtiges und kritisches Kernstück im Rohrleitungssystem ist, werden im Folgenden die Grundlagen erläutert und Links zu weiteren Informationen angegeben.

Produktprogramm

Belman bietet eine große Auswahl an kundenspezifischen Rohrkompensatoren, darunter Kompensatoren in Edelstahl, Gummi und Gewebe sowie Metallschläuche und ergänzende Dienstleistungen in Bereich Überholung, Vor-Ort-Service und Rohrleitungsdesign.

BELMAN EXZELLENZ

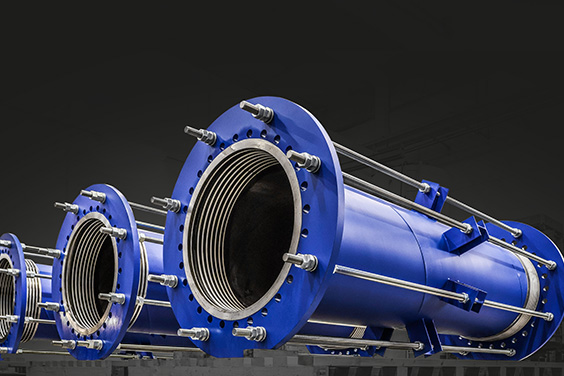

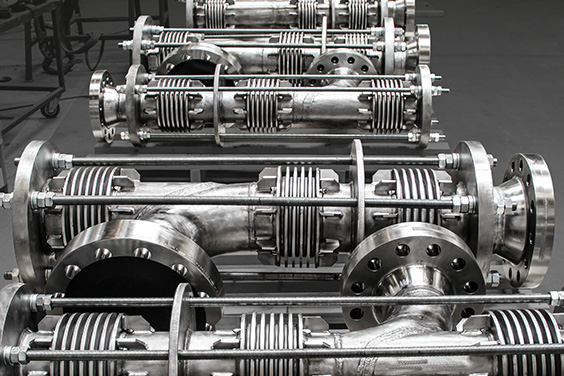

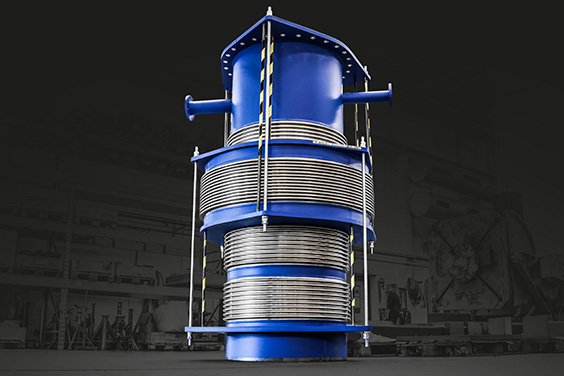

Kundenangepasste Kompensatoren für Rohrleitungen

Alle Kompensatoren für Rohrleitungen von Belman werden speziell für das Projekt des Kunden und zur Lösung des jeweiligen Dehnungsproblems im Rohr entwickelt. Die Flexiblen Lösungen werden in enger Zusammenarbeit mit unseren Kunden und in Übereinstimmung mit den vorgelegten Spezifikationen entwickelt, um ein optimales Gleichgewicht zwischen Leistung und Kosten zu erreichen. Belman verfügt über eine langjährige Erfahrung in der Entwicklung, Produktion und Prüfung von Rohrleitungskompensatoren für einen störungsfreien Betrieb und Sicherheit. Im Laufe der Jahre haben wir mehr als 900.000 Kompensatoren geliefert, was bedeutet, dass Belman in der Lage ist, jede Lösung zu entwickeln, die benötigt wird, egal ob Sie Metallbälge oder einen Gummikompensator suchen.

Aktuelle Projekte

KOMPENSATOREN FÜR ROHRLEITUNG

TECHNISCHE BESCHREIBUNG

ANWENDUNGEN DER ROHRLEITUNGSKOMPENSATOREN

Rohrleitungskompensatoren sind wichtige Komponenten und Bauteile in vielen Industriezweigen und werden in den folgenden Bereichen häufig eingesetzt:

Energiesektor
(Kraftwerke, Kernkraftwerke, Fernwärmerohrsysteme)
Chemische Industrie
(Asphaltherstellung, Düngemittel usw.)
Stahlwerke
Zement
LNG/LPG
Petrochemische Industrie
(Ölraffinerien, Pumpstationen,
Ölplattformen, Tanklager,
Fluessiges Katalytisches Cracken (FCCU)

Power-to-X
(Wasserstoff, Ammoniak usw.)
Motoren und Abgas
(Abgassysteme, Abgasreinigungssysteme (Scrubber))
Prozessindustrie
Papier & Zellstoff
Forschung & Rakete
Bergbau
(Prozess-Rohrleitungen wie Abraumsystemen, Pumpen und zugehörigen Verarbeitungsbetrieben wie Säureanlagen, Gießereien usw.)

Rohrleitungskompensatoren werden oft in der Nähe von Kesseln, Wärmetauschern, Pumpen, Turbinen, Kondensatoren, Motoren und in langen Rohrsystemen oder Rohrleitungen installiert.

GRUNDLAGE & VORTEILE

Grundlage zu Kompensatoren Rohrleitung

Metallkompensatoren sind so konzipiert, dass sie Bewegungen von Rohrleitungen und -kanälen aufnehmen. Die Bewegungen können durch Temperatur-induzierte Dehnung/ Kompression, Schwingungen durch rotierende Maschinen, Druckverformung oder Montagetoleranzen während der Installation oder durch konstruktionsmäßige Versetzungen entstehen.

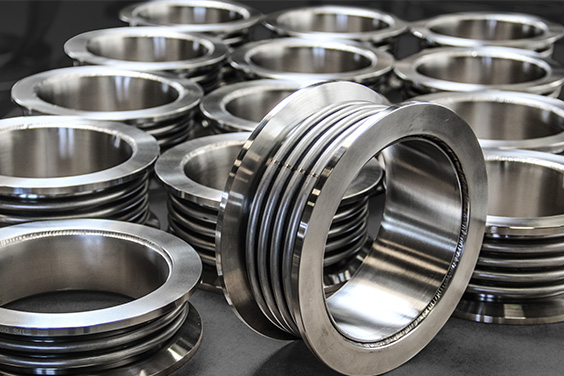

Das Hauptelement eines Kompensators ist der Balg. Bälge bestehen aus einer Reihe von Wellen, wobei die Form der Wellen so gestaltet ist, dass sie dem Innendruck des Systems standhält und dennoch flexibel genug ist, um axiale, laterale und angulare Bewegungen aufzunehmen.

Vorteile der Verwendung von Rohrleitungskompensatoren

Für die Aufnahme von Bewegungen in Rohrsystemen kann der Rohrkonstrukteur zwischen der Installation von Kompensatoren und anderen flexiblen Lösungen wie z. B. Rohrbögen (Lyra-Bogen) wählen.

Wie der Vergleich von Kompensatoren mit alternativen flexiblen Lösungen zeigt, bietet ein Kompensator sowohl Vorteile als auch Kosteneinsparungen. Ingenieure und Rohrkonstrukteure integrieren routinemäßig Kompensatoren in ihre Rohrsysteme, da die Flexibilität bei der Konstruktion verbessert wird und die Kosten durch die Entfernung der Komplexität von Festpunkten und Loslagern sinken. Darüber hinaus wird der Platzbedarf für das Rohrsystem reduziert.

Kompensatoren bieten zudem den Vorteil, dass sie Spannungen in Rohrleitungssystemen durch thermische Ausdehnung reduzieren und die Rohrlast an Anschlüssen zu empfindlichen Geräten wie Pumpen und Dampfturbinen reduzieren. Diese Merkmale verlängern die Lebensdauer von Rohrsystemen und reduzieren das Risiko von Stillstandzeiten für außerplanmäßige Wartungs- und Reparaturarbeiten.

Zudem sind Kompensatoren effizienter als Alternativen wie Rohrbögen, da sie platzsparender und wirtschaftlicher sind und größere Bewegungen besser aufnehmen können.

Vorteile:

Einfach in Aufbau und Funktion
Platzersparnis
Gewichtsreduzierung
Kostenreduzierung
Reduzierung von Konstruktionsaufwand und Designkomplexität von Rohrleitungssystemen
Höhere Flexibilität beim Layout von Rohrleitungen
Zuverlässig und in der Praxis bewährt

Lesen Sie mehr über die Vorteile von Edelstahlkompensatoren.

Wichtige Komponenten im Rohrleitungsbau

Kompensatoren gelten als äußerst wichtige Bestandteile eines Rohrsystems und werden vor allem in Branchen eingesetzt, in denen es zu thermischen Ausdehnungen in Rohrsystemen kommt.

Rohrleitungsbewegungen

Die Rohrleitungskompensatoren nehmen axiale, laterale und/oder angular Dehnungen und Bewegungen entweder auf einer Ebene oder auf mehreren Ebenen auf.

Axiale Bewegung

Die axiale Bewegung ist die Bewegung des Balgs in dessen Längsachse. Abhängig von den Bewegungen wird der Kompensator komprimiert oder gedehnt. Dies bedeutet, dass der Kompensator kürzer bzw. länger wird. In den meisten Anwendungen ist der Kompensator aufgrund Temperaturunterschiede bzw. einer Erwärmung des Rohrleitungssystems erforderlich. Die Montage des Kompensators im Rohrleitungssystem erfolgt zwischen zwei Festpunkten (Festpunkte). Die Ausdehnung des Rohrleitungssystems wird durch die Kompression der Bälge ausgeglichen. In einigen Fällen – beispielsweise bei Anwendungen mit tiefkalten Temperaturen oder Eiswasser – kommt es dagegen zu einer Kompression des Rohrleitungssystems und somit zu einer Dehnung des Kompensators. Der Kompensator funktioniert sogleich als Dehnungsausgleicher.

Laterale Bewegung

Laterale Bewegungen sind senkrecht zur Längsachse des Balges auftretende Bewegungen. Es handelt sich dabei um eine Scherbewegung der Bälge – das eine Ende ist im Verhältnis zum anderen Ende versetzt, die Balgenden bleiben jedoch in der Regel parallel zueinander. Ein Kompensator mit nur einem Balg, auf den eine Scherbewegung wirkt, kann in relativ geringem Umfang laterale Bewegungen aufnehmen. Dies ist insbesondere dann der Fall, wenn aufgrund der Strömungseigenschaften des Systems der Einsatz eines Innenleitrohres erforderlich ist. Laterale Bewegungen können auf mehr als nur einer Ebene auftreten. In diesem Fall sind dem Konstrukteur des Kompensators sämtliche wirkenden lateralen Bewegungen mitzuteilen.

Angulare Bewegung

Die angulare Bewegung ist die Biegung der Längsachse des Balgs und somit die Bewegung von einem Balgende im Verhältnis zum anderen Ende. Die Biegeachse befindet sich dabei genau am Mittelpunkt der Bälge und verläuft senkrecht zur Längsachse.

Universalbewegung

Universalkompensatoren können für die Aufnahme gleichzeitig wirkender Axial-, Lateral- und Angularbewegungen entworfen und gefertigt werden. Solche Einheiten erfordern in der Regel ein hohes Maß an Flexibilität für die Aufnahme äußerst großer kombinierter Bewegungen. Dies führt jedoch aufgrund der Stabilität der Bälge häufig zu einem eingeschränkten Druckaufnahmevermögen

AUSWÄHLUNG & ANWENDUNG

Wie man die richtige Kompensator-Ausführung auswählt und anwendet

Die erfolgreiche Platzierung, Installation und Montage von Kompensatoren in einem Rohrsystem erfordert die sorgfältige Berücksichtigung vieler Faktoren. Das Wichtigste ist, die Richtung festzulegen, in die die Bewegungen wirken, und in welcher Weise die Bewegungen aufgenommen werden sollen. Sobald diese Informationen bekannt sind, kann die Lösung mit dem/den am besten geeigneten Kompensatortyp(en) bestimmt werden.

Komplexe Rohrsysteme müssen in mehrere, weniger komplexe Abschnitte unterteilt werden, um eine optimale Bewegungsaufnahme in mehrere Richtungen zu gewährleisten. Jeder Abschnitt wird in der Regel durch einen Festpunkt (zwischen den einzelnen Abschnitten) getrennt.

Platzierungsmöglishkeiten je nach Bewegung und art von Rohrleitungskompensator

Best Practice-Beispiele

Im Belman Kompensator-Katalog haben wir eine Vielzahl von Beispielen mit Best Practices beim Einsatz von Kompensatoren in verschiedenen Rohrsystemen zusammengestellt. Diese sind frei aus den geltenden Normen übernommen und entsprechen den Zeichnungen zum Zeitpunkt der Katalogveröffentlichung.

Kompletter Kompensatoren-katalog herunterladen

AXIAL KOMPENSATOR
LATERAL KOMPENSATOR
KOMPENSATOREN MIT GELENKE
KOMPENSATOREN MIT KARDANGELENKE
DRUCKENTLASTETE KOMPENSATOREN
AUSFÜHRUNGEN MIT ROHRBÖGEN

Für Sie leicht gemacht

BELMAN-DATEN IN ROHR2

Wussten Sie, dass Belman auf der Liste der Hersteller in der Rohr2-Software erscheint? Das versetzt Sie in die Lage, die Kompensator-Daten von Belman in Ihre Konstruktionen und Rohrleitungsauslegungen zu integrieren. Auf diese Weise ist es einfach, Belman-Kompensatoren als Element in Ihre Konstruktion/Auslegung zu integrieren.

VALIDIERUNG

Wie kann sichergestellt werden, dass aus den verfügbaren Kompensatortypen die richtige Lösung ausgewählt wird?

Um festzustellen und zu überprüfen, welcher Kompensator die beste Wahl für Ihr Rohrsystem/Projekt ist, sollten die folgenden Schritte durchgeführt werden:

Analyse der Bewegungen im Rohrsystem, einschließlich die Rohrdehnungen und Dehnungsaufnahme des Rohrsystems
Bestimmen, wo im Rohrsystem Platz für Kompensatoren ist
Berechnen, wie viel Platz für den Kompensator zur Verfügung steht (bei Austausch eines vorhandenen Kompensators: Analyse der Lücke im Rohrsystem)
Bewerten von Optionen wie z.B. ob Platz für zwei Lateralkompensatoren oder ein Druckentlasteter Kompensator ist oder ob Platz für zwei Lateralkompensatoren statt eines Universalkompensators ist.
Verstehen, wie viel Last auf die Anlage übertragen werden kann und was die niedrigste zulässige Last ist (z. B. sind die zulässigen Lasten bei Pumpen äußerst begrenzt)
Bestimmen, wie viele Festpunkte und Loslager es im Rohrsystem gibt, und wie stark diese sind
Bestimmen, ob Platz für Festpunkte, Loslager, Aufhängungen usw. sind und ob es Optionen für deren Befestigung gibt

Validierung des ausgewählten Kompensators und dessen Konstruktion

Durch Analyse, Berechnung und Simulation in der Ausführung kann der Kompensator verifiziert werden. Diese Ingenieurleistungen werden von Belman erbracht. Für komplexe Anlagen und Anwendungen kann es notwendig sein, weitere Analysen und Simulationen durchzuführen (z. B. Finite-Elemente-Analyse usw.). Beispielsweise können Berechnungen validiert werden, ob Bewegungen durch ein Erdbeben zu Kollisionen führen würden. Darüber hinaus können Berechnungen den Kompensator in der Betriebsumgebung überprüfen, in der er eingesetzt wird. Zudem kann die Software für die Auslegung der Rohrleitung helfen, den für die Anwendung erforderlichen Kompensator zu spezifizieren.
