ROHR2-SPEZIFIZIERTE
KOMPENSATOREN

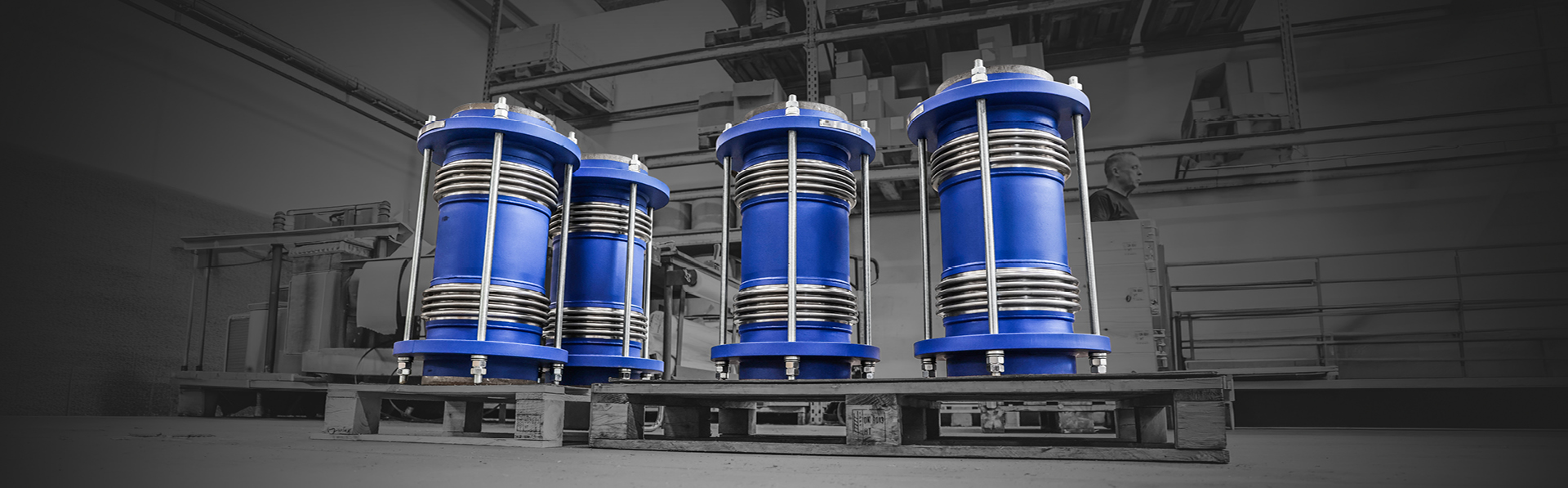

Für ein Fernwärme-Rohrleitungssystem in Dänemark lieferte Belman vier Kompensatoren mit Zugankern, die auf der Druckseite der vier Pumpen im System installiert werden sollten. Die Kompensatorauslegung mit Zugankern wurde ursprünglich aus der Herstellerliste der Rohrleitungsauslegungssoftware ROHR2 ausgewählt, welche die Kompensatordaten von Belman enthält. Nach dem erfolgreichen Einsatz der ersten Lieferung ein Jahr zuvor bestellte der Kunde erneut dieselbe bewährte Kompensatorauslegung für einen neuen Abschnitt seiner Rohrleitung und bewies damit anhaltendes Vertrauen in die von Belman ausgelegten Kompensatorlösungen.



PROBLEMATIK DES KUNDEN

Für sein Fernwärmenetz benötigte der Kunde Kompensatoren zur Aufnahme lateraler Bewegungen. Das Netz gehört zu einem über 150 km langen dänischen Verteilungssystem, das vier Gemeinden mit zuverlässiger und nachhaltiger Wärme versorgt. Der Kunde betreibt und wartet Rohrleitungen, Pumpen und Wärmetauscher und bindet dabei umweltfreundliche Wärmequellen ein, etwa aus der Abfallverwertung oder industrielle Abwärme. Dies sorgt für einen stabilen Betrieb und Kosteneffizienz und unterstützt gleichzeitig die Energiewende und die Nachhaltigkeitsziele der Region.

Der Kunde modernisiert derzeit Pump- und Wärmetauscherstationen entlang seiner Hauptfernwärmeleitung. Die vorhandenen Anlagen sind seit rund vierzig Jahren in Betrieb und werden ersetzt, um die Wirtschaftlichkeit zu verbessern und den Energieverbrauch zu senken. Die Modernisierung erfolgt schrittweise, entsprechend der steigenden Nachfrage und der wachsenden Zahl von Verbrauchern. In der ersten Phase unterstützte ein Ingenieurbüro den Kunden bei der Auslegung einer aktualisierten Rohrleitungsauslegung mit ROHR2, wobei Belman-Kompensatoren aus der Herstellerliste ausgewählt wurden. Auf Grundlage der ausgezeichneten Arbeit des Rohrleitungsplaners konnte der Kunde problemlos ein Angebot von Belman für eine Sonderanfertigung einholen, die auf den aus ROHR2 entnommenen Belman-Kompensatordaten beruhte. Der Kunde bestellte zunächst vier Kompensatoren mit Zugankern. Nachdem sich die Auslegung im Betrieb bewährt hatte, beauftragte der Kunde Belman erneut mit einer Kompensatorlösung gleicher Auslegung für den nächsten Abschnitt der Fernwärmeleitung.



BELMAN-LÖSUNG

Aus ROHR2 ausgewählte Kompensatoren

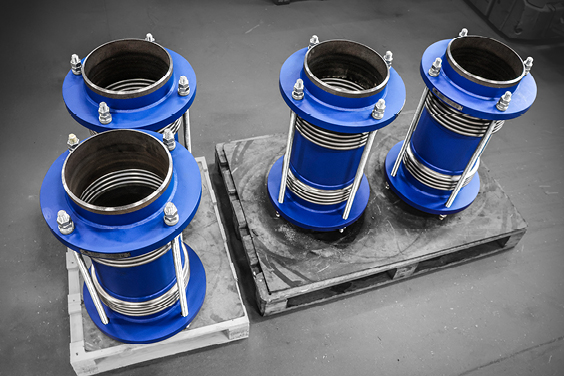

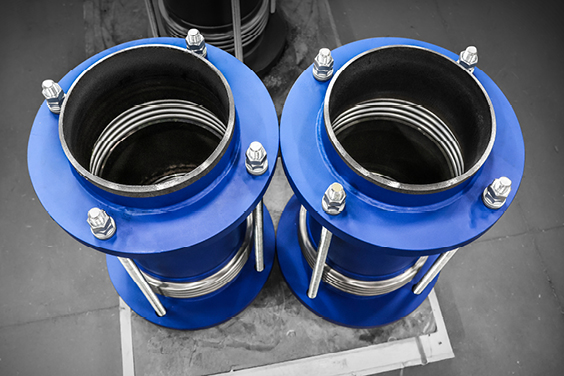

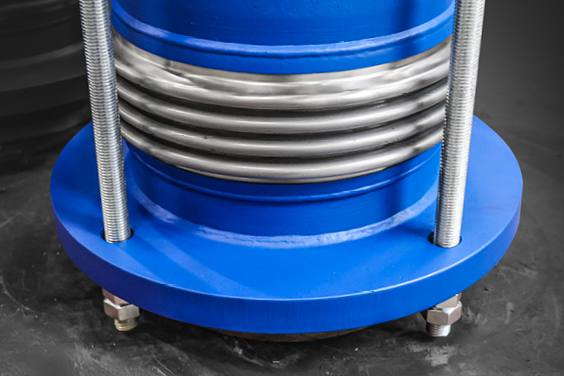

Anhand des ROHR2-Berichts mit Spezifikationen, Zeichnungen, statischen Berechnungen, 3D-Modellen und Isometriezeichnungen konnte Belman baugleiche Kompensatoren auslegen und fertigen. Der Lateralkompensator war vom Kunden zur Aufnahme lateraler Lasten vorgesehen, denen die Pumpen sonst ausgesetzt gewesen wären. Die DN-250-Kompensatoren sind mit Zugankern ausgestattet, welche die Aufnahme der lateralen Bewegung steuern. Da die Konstruktion zwei Bälge und ein Mittelrohr umfasst, kann sie relativ große laterale Bewegungen aufnehmen, in diesem Fall +/-15 mm. Dies ergab eine Einbaulänge von 700 mm. Das Fernwärmemedium stellt keine extremen Anforderungen an die verwendeten Werkstoffe. Daher bestehen die Bälge aus 1.4541, der hervorragende Leistungseigenschaften aufweist. Tatsächlich wird diese Stahlsorte aufgrund ihrer Vielseitigkeit, Preisgünstigkeit und guten Verfügbarkeit als Standardwerkstoff für die Bälge aller in ROHR2 enthaltenen Belman-Kompensatoren verwendet. Die Anschweißenden und das Mittelrohr sind aus dem Stahl 1.0345 gefertigt, die Flansche aus 1.0425. Alle Teile aus Kohlenstoffstahl sind grundiert. Die Kompensatoren werden gemäß PED-Modul H gefertigt, sind CE-gekennzeichnet und vollständig rückverfolgbar.

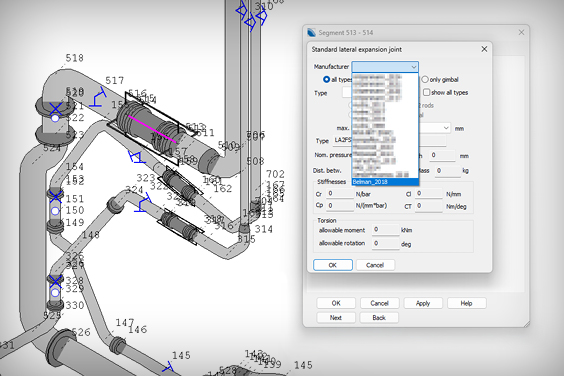

Auswahl von Kompensatoren aus der Herstellerliste in der ROHR2-Software

Die Kompensatorauslegung wurde aus der Herstellerbibliothek in ROHR2 ausgewählt. Dort unterstützte ein Ingenieurbüro den Kunden bei der Rohrleitungsauslegung und bei der Integration der Belman-Kompensatoren in das System. Der Kunde untersuchte die gewählte Auslegung im Rahmen seiner Rohrbelastungsanalyse und entschied sich anschließend für die Belman-Lösung für die Anlage. Da die Auslegungstemperatur 250°C bei 25 barg betrug und alle Daten für Belman-Kompensatoren in ROHR2 für 20°C angegeben sind, wählte das Ingenieurbüro fachgerecht Kompensatoren für 40 barg aus. Nach der Rohrleitungsauslegung übermittelte der Kunde die entnommenen Spezifikationen an Belman, der diese an die tatsächlichen Auslegungsbedingungen anpasste und die Entlastung der Pumpen optimierte. Belman verfeinerte die Auslegung und übermittelte dem Kunden überarbeitete Parameter zur Implementierung im ROHR2-Modell. Nach erfolgreichem Betrieb des ersten Leitungsabschnitts und der Festlegung der Kompensatorlösung erteilte der Kunde eine baugleiche Nachbestellung für einen weiteren Systemabschnitt.



Belman-Kompensatoren in ROHR2

ROHR2 ist die führende europäische Software für die Rohrbelastungsanalyse und wird vielfach für die statische und strukturelle Auslegung und die Analyse und Bewertung von Rohrleitungssystemen eingesetzt, darunter von allen Kompensator-Fachleuten. Belman-Kompensatoren sind selbstverständlich in der ROHR2-Herstellerdatenbank verfügbar, sodass Ingenieure sie problemlos auswählen und in die Auslegung von Rohrsystemen einfügen können. In der Herstellerliste hat Belman mehr als 3500 unterschiedliche Kompensatorkonfigurationen hinterlegt. Jede davon kann ausgewählt und angepasst werden, damit sie ein Höchstmaß an Leistung und Lebensdauer des Rohrsystems ermöglicht. Über die ROHR2-Komponentendatenbank (unter „Kompensatoren“) können Ingenieure also Belman-Kompensatoren finden, auswählen und direkt in ihre Projekte einbinden. Dieses einfache Vorgehen erleichtert allen die Arbeit, die mit Kompensatoren arbeiten. Gleichzeitig wird der Kompensator von Anfang an in die Gesamtanlagen- und Systemauslegung einbezogen, sodass Wärmeausdehnung, Druckbelastungen und Rohrleitungsbewegungen fachgerecht analysiert und bewertet werden. Mit Belman-Kompensatoren in ROHR2-Projekten können Ingenieure die Rohrleitungsauslegung optimieren, die Systemintegrität prüfen und sicherstellen, dass die gewählte Kompensatorlösung den Betriebsbedingungen entspricht. Diese Integration macht die technischen Arbeitsabläufe wirtschaftlicher und ergibt zuverlässige und gut dokumentierte Kompensatorlösungen in den Rohrsystemen der Kunden. Durch die Weitergabe von ROHR2-Daten wie Berechnungen und Spezifikationen kann Belman den Kunden zusätzlich bei der Anpassung, Optimierung und Lieferung maßgefertigter Kompensatorlösungen unterstützen.



Warum ist ROHR2 ein guter Ansatz zur Wahl von Kompensatorlösungen?

Der Hauptvorteil der Herstellerliste in ROHR2 ist die deutlich vereinfachte Komponentenauswahl, Anforderungserstellung an den Lieferanten und Integration in die Rohrleitungsauslegung. Sie bietet Ingenieuren einen strukturierten und effizienten Ausgangspunkt zur Auswahl und Spezifizierung des passenden Kompensators.
Die Vorgehensweise:

1. Erste Rohrleitungsauslegung:
   Der Kunde entwickelt die grundlegende Rohrleitungsauslegung in ROHR2 und wählt in der Herstellerdatenbank (Liste) einen geeigneten Kompensatortyp mit passender Länge.
2. Anpassung bei Belman:
   Da alle Belman-Kompensatoren in unterschiedlichen barg-Gruppen (alle bei 20°C) hinterlegt werden, sind häufig projektspezifische Anpassungen erforderlich. Der Kunde kann die Berechnungen und Spezifikationen extrahieren und zur weiteren Anpassung mit Belman austauschen.
3. Optimale Lösung von Belman:
   Belman analysiert und optimiert die Kompensatorauslegung entsprechend den tatsächlichen Betriebsbedingungen und Systemanforderungen.
4. Übermittlung neuer Daten zur ROHR2-Verifizierung
   Wenn der Kunde die Lösung freigibt, übermittelt Belman die neuen Eingangsdaten. Diese werden im ROHR2-Modell des Kunden implementiert, um die Kompensatorlösung in der Rohrleitungsauslegung des Kunden weiter zu untersuchen und zu bewerten.
5. Abschließende Validierung
   Anhand der neuen Eingangsdaten überprüft der Kunde das gesamte Rohrsystem, einschließlich der Leistungsfähigkeit und des Bewegungsverhaltens der Kompensatoren. So stellt er die Einhaltung aller Vorgaben sicher und vermeidet Risiken wie Überbeanspruchungen oder Kollisionen. Die endgültige Auslegung ist anschließend bereit für die Beschaffung.



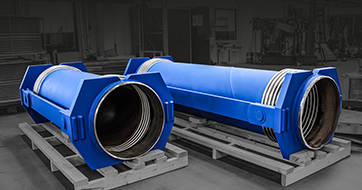

Belman – Expertenwissen über Kompensatoren für Fernwärme

Seit 1994 liefert Belman weltweit technisch ausgereifte Kompensatorlösungen für Fernwärmesysteme. Mit jahrzehntelanger Erfahrung unterstützt Belman Betreiber, Baufirmen und Ingenieurbüros mit zuverlässigen Kompensatorlösungen zur Aufnahme der Wärmeausdehnung und der Bewegungen in ihren Fernwärmerohrleitungen. Belman entwirft und fertigt maßgeschneiderte Lösungen für ober- und unterirdische Rohrleitungssysteme und stellt sicher, dass thermische Bewegungen sicher aufgenommen werden, ohne übermäßige Kräfte auf die angrenzenden Rohrleitungen und Aggregate zu übertragen. Belman kombiniert bewährte Konstruktionsprinzipien mit modernem Engineering und Fertigungs-Know-how und liefert robuste, wirtschaftliche und beständige Kompensatorlösungen für den sicheren und zuverlässigen Betrieb von Fernwärmenetzen.
